边缘网关协议转换实战教程：从Modbus到MQTT的全流程配置与避坑指南

一、工业场景下的协议转换刚需

在智能制造升级中，78% 的工业数据因协议壁垒被困在边缘层设备中。传统设备（PLC、传感器）多采用 Modbus、Profinet 等协议，而云端平台普遍基于 MQTT 等轻量化协议，边缘网关的协议转换功能成为打通 “数据孤岛” 的核心枢纽。本文以最典型的 Modbus 到 MQTT 转换为例，详解全流程实现方案。

二、协议转换核心原理与架构

1. 三层转换架构

现代边缘网关通过分层解耦设计实现协议互通，核心包含三大模块：

2. 转换工作流

Modbus 设备→网关接入适配器（解析寄存器数据）→数据转换器（格式映射 + 语义补充）→规则引擎（过滤 / 计算）→MQTT 客户端（发布至云端）；

三、前期准备：硬件选型与环境搭建

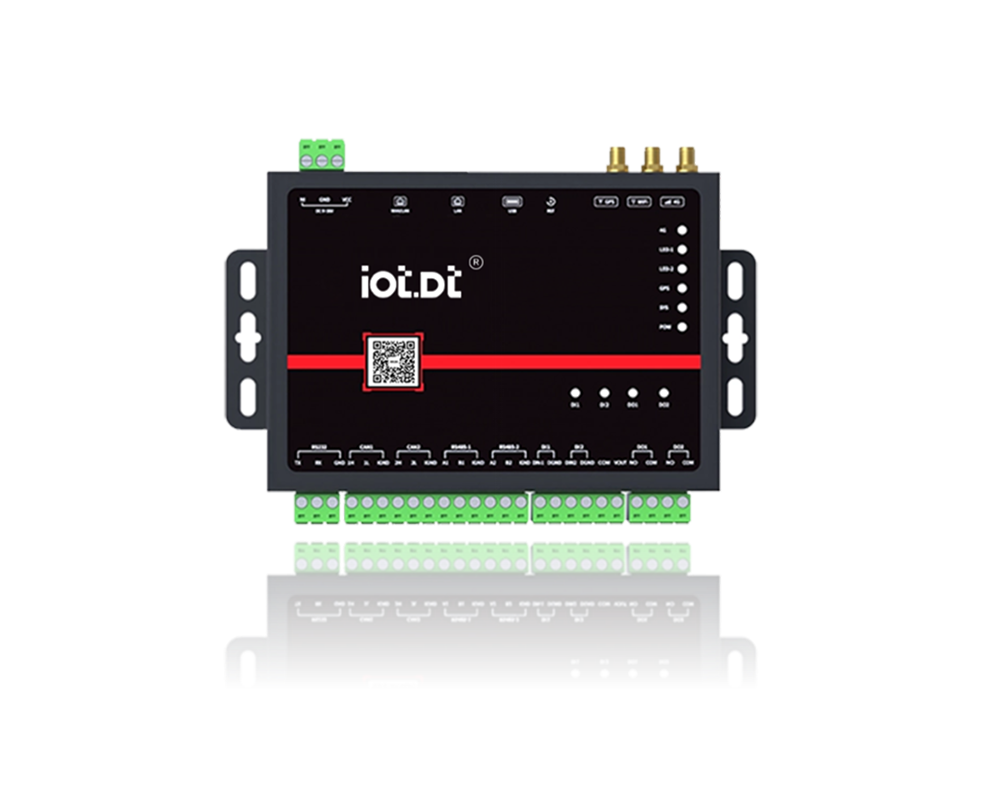

1. 网关选型指南

根据场景匹配网关型号：

2. 软硬件环境配置

硬件要求：网关需双核 ARM Cortex-A53 以上 CPU、≥1GB 内存、双以太网口

软件部署：

推荐 Docker 快速部署 EMQX 网关：

docker run -d --name emqx \

-p 1883:1883 -p 8083:8083 -p 8084:8084 \

-p 8883:8883 -p 18083:18083 \

-v $(pwd)/emqx_data:/opt/emqx/data \

emqx/emqx-enterprise:latest

四、核心配置：Modbus 转 MQTT 四步实现

1. 设备物理连接

串口连接：PLC 的 RS485 接口→网关串口，确保接线对应 A/B 端子；

网络配置：网关接入工业以太网，分配静态 IP（如 192.168.1.100）；

2. 启用 Modbus 网关服务

通过 EMQX Dashboard 配置：

登录地址：http:// 网关 IP:18083（默认账号 admin/public）；

导航至【配置→网关】，添加 Modbus 网关：

名称：modbus_gateway；

监听端口：502（Modbus 默认）；

协议模式：TCP（有线场景）/RTU over TCP（串口转网口）；

最大连接数：≥设备总数；

3. 设备与寄存器映射配置

创建 Modbus 设备模板（示例 PLC 配置）：

gateway.modbus {

listeners.tcp.default {

bind = "0.0.0.0:502"

max_connections = 1024

}

devices {

"plc_line1" { # 设备标识

address = "192.168.1.10:502" # PLC IP

slave_id = 1 # 从站地址

scan_interval = 1000ms # 轮询周期

holding_registers {

"temperature" { # 温度数据点

address = 100 # 寄存器地址

quantity = 1 # 数据长度

data_type = "uint16" # 数据类型

scale = 0.1 # 换算系数

unit = "°C" # 单位补充

topic = "modbus/plc_line1/temp" # 映射主题

}

}

}

}

}

4. MQTT 云端对接配置

主题规范：modbus/{设备类型}/{设备ID}/{数据类型}/{地址}；

示例：modbus/plc/line1/holding_registers/100；

负载格式（含语义信息）：

{

"value": 23.5,       # 换算后数值

"unit": "°C",        # 单位

"timestamp": 1620000000000, # 采集时间

"slave_id": 1,       # 设备地址

"raw_value": 235     # 原始寄存器值

}

五、关键参数配置避坑指南

1. 通信参数一致性检查

2. 数据类型转换规则

通过规则引擎处理不同 Modbus 数据类型：

六、进阶技巧：复杂场景解决方案

1. 私有协议解析

对无文档的非标设备，通过 Wireshark 抓包分析帧结构，基于snap7等开源库开发驱动，在 Docker 容器中部署运行。

2. 断网数据保护

启用本地缓存功能：

// SQLite缓存实现示例

static int cache_message(const ｃｈａｒ *topic, const ｃｈａｒ *payload) {

FILE *fp = fopen("/var/mosquitto/cache.dat", "a+");

if(fp) {

fprintf(fp, "%ld|%s|%s\n", time(NULL), topic, payload);

fclose(fp);

return 0;

}

return -1;

}

3. 性能优化

降低延迟：将网关部署在设备 20 米范围内，刷新周期≤8ms；

减少错码：添加 CRC16 校验与超时重传机制，错误率可降至 0.1% 以下；

七、常见故障排查与解决
