全志H8与瑞芯微RK3368对比：架构差异下的性能分野

在 2015 年前后的低端八核处理器市场，全志 H8 与瑞芯微 RK3368 曾是热门选择。两者虽同为 28nm 制程的八核芯片，但核心架构的根本差异导致性能表现和适用场景呈现显著分化。以下从技术特性到实际体验展开深度对比：

一、核心架构的本质区别

CPU 架构与运算效率

全志 H8 采用八核 Cortex-A7 架构，主频最高 2.0GHz；RK3368 则搭载八核 Cortex-A53 架构，主频 1.51GHz。尽管 H8 的主频更高，但 A7 架构在同频下的能效比显著落后于 A53——ARM 官方数据显示，A53 在相同功耗下性能提升约 15%，或相同性能下功耗降低 20%。这导致 H8 在持续负载下不得不通过降频维持稳定，实际运行频率常降至 1.6GHz 左右，反而低于 RK3368 的持续性能输出。

GPU 图形处理单元

H8 配备 PowerVR G6230 GPU，支持 OpenGL ES 3.0；RK3368 则采用 PowerVR G6110。规格上 G6230 的着色器数量更多（4 核 vs 2 核），理论性能领先约 30%。但实际测试中，H8 的 3DMark 得分仅 128 分，略高于 RK3368 的 105 分，优势未达预期。这与 H8 的散热压力导致的降频有关，尤其在无主动散热的机顶盒中，图形性能衰减更明显。

制程与功耗控制

两者均采用 28nm LP 工艺，但架构差异使功耗特性截然不同。H8 的典型功耗达 2.5W，高负载下峰值功耗超过 6W；RK3368 则分别为 1.8W 和 4.5W。在相同散热条件下，H8 的温度比 RK3368 高 8-12℃，更容易触发过热保护。

二、性能测试与实际体验

基准跑分的矛盾现象

安兔兔测试中，H8 初始跑分可达 45,000 分，略低于 RK3368 的 50,000 分。但特殊的是，H8 存在明显的 "跑分优化"—— 连续三次测试后得分会降至 38,000 分，性能衰减达 15%；而 RK3368 的跑分波动仅在 5% 以内（48,000-51,000 分）。这种差异在实际使用中表现为：H8 适合短时爆发任务，RK3368 则在持续多任务中更稳定。

多媒体能力对比

视频解码方面，两者均支持 4K@30fps H.265 解码，但 H8 对高码率影片的兼容性更好，可流畅播放 80Mbps 的 4K 测试片；RK3368 则在部分高动态场景出现卡顿。编码能力上，H8 支持 1080P@60fps 编码，而 RK3368 的 4K 编码功能存在稳定性问题，实际可用的仅为 1080P@30fps。

内存与扩展性

H8 支持最大 2GB DDR3 内存，而 RK3368 可扩展至 4GB LPDDR3，带宽提升约 25%。这使得 RK3368 在多应用切换时更流畅，尤其在教育平板等需要同时运行多个教学软件的场景中优势明显。接口方面，两者均支持 HDMI 2.0 和 USB 3.0，但 RK3368 额外提供对 Chromebook 的硬件适配，兼容性更优。

三、适用场景的精准划分

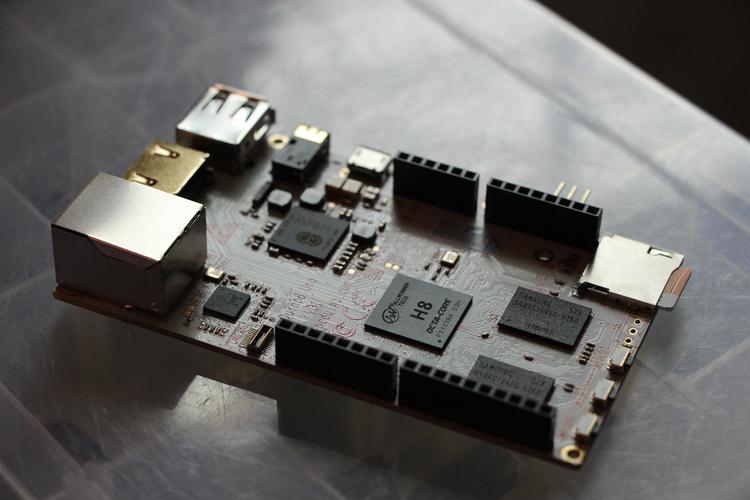

全志 H8 的优势领域适合短时高负载的专用设备：中低端游戏平板（依赖 GPU 短时爆发性能）便携式媒体播放器（4K 解码兼容性更佳）对成本敏感且有主动散热设计的设备；

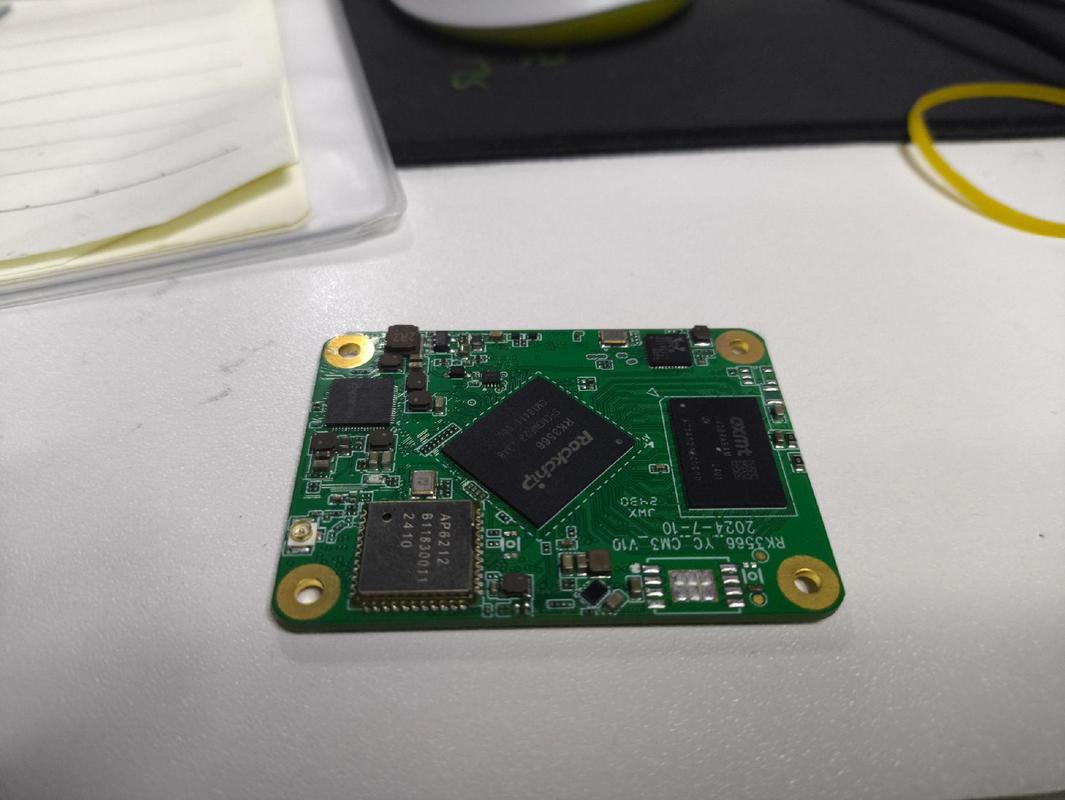

RK3368 的核心阵地适合长时间稳定运行的场景：智能电视 / 机顶盒（需持续视频播放）教育终端（多任务稳定性要求高）入门级 Chromebook（系统兼容性优化更好）共同的技术局限性；两者均不支持 Wi-Fi 5、PCIe 接口和现代 AI 加速单元，无法满足 2025 年的智能家居互联需求。与 22nm 制程的 RK3566 相比，能效比落后 30% 以上，综合性能仅为新一代芯片的 40%-50%。

四、选择建议与历史定位

在存量设备中，若用于纯视频播放且设备有散热孔，H8 的解码优势值得考虑；若需运行多个应用或长时间使用，RK3368 的稳定性更可靠。但需明确：这两款芯片均已严重过时，其性能仅相当于现代入门级处理器（如 RK3528）的三分之一。

从技术演进视角看，这场较量揭示了 ARM 架构迭代的重要性 ——A53 对 A7 的能效比提升，成为后续移动处理器的设计范本。而两者共同的 28nm 制程瓶颈，则印证了 "架构优化比单纯堆核心更重要" 的芯片设计真理。对于 2025 年的用户，除非维护 legacy 设备，否则应优先选择支持 Vulkan API 和 Wi-Fi 6 的新型号。
