RK3588的硬件和软件是如何协同工作的？附：核心协同流程图（文字版拆解）

RK3588 的硬件与软件协同核心是 “软件通过标准化接口调用硬件资源，硬件执行指令后反馈结果”，通过分层架构（驱动、内核、应用）实现指令下发、资源调度、数据处理的闭环，最终落地具体功能（如 AI 推理、视频解码）。

一、协同工作的核心层级框架

硬件与软件的协同依赖 “自上而下的指令调用 + 自下而上的结果反馈”，分为 4 个关键层级，每层承担不同职责，确保数据和指令高效流转。

二、关键硬件模块的协同实例

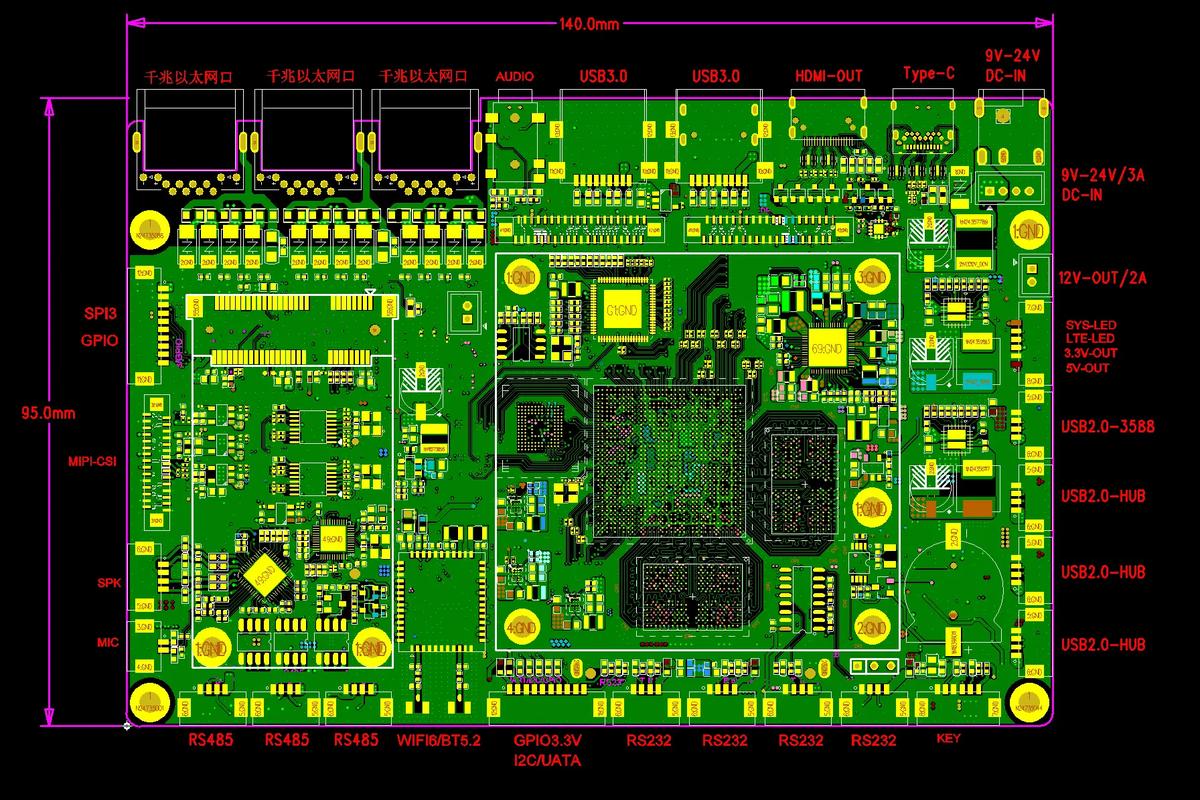

RK3588 的核心硬件（CPU、NPU、多媒体、外设）与软件的协同逻辑各有侧重，以下是最典型的 3 类场景：

1. CPU 与软件：系统资源调度

CPU 作为 “中枢”，由操作系统内核直接管理，协同逻辑最基础也最核心。

应用层（如浏览器、工业控制程序）发起 “启动任务” 请求，传递给 Linux/Android 内核。

内核的进程调度器根据任务优先级（如实时控制任务优先级高于普通 APP），给 CPU 核心（A76/A55）分配时间片。

CPU 核心接收内核指令，执行运算（如数据计算、逻辑判断），完成后将结果通过内核反馈给应用层。

例：运行工业数据采集程序时，内核会优先将 A76 核心分配给该程序，确保数据采集的实时性。

2. NPU 与软件：AI 推理任务

NPU 是 RK3588 的 AI 核心，需通过 “模型转换 + 驱动调用” 实现协同，依赖瑞芯微专用工具链。

应用层：开发者通过RKNN Toolkit 2将 TensorFlow/ONNX 模型转换为 NPU 支持的RKNN 格式。

中间件层：调用RKNN API（如rknn_init、rknn_run），向 NPU 驱动发送推理请求。

驱动层：NPU 驱动将推理任务拆解为硬件可执行的指令，写入 NPU 寄存器，触发计算。

硬件层：NPU 完成矩阵运算（如卷积、池化）后，将推理结果（如目标检测框坐标）通过驱动返回给应用层。

例：智能监控场景中，NPU 每帧图像的推理耗时可低至 20ms，软件通过驱动实时获取 “是否有人体” 的结果。

3. 多媒体模块与软件：8K 视频解码

RK3588 的 VPU（视频处理单元）支持 8K 解码，协同需依赖多媒体框架与驱动的配合。

应用层（如 8K 播放器）发起 “解码视频文件” 请求，调用FFmpeg或瑞芯微RKMedia框架。

中间件层：框架解析视频码流（如 H.265），将解码任务分配给 VPU 驱动。

驱动层：VPU 驱动控制硬件解码单元，读取码流数据并执行解码运算，输出 YUV 原始图像。

硬件层：解码后的图像通过HDMI驱动传输到显示器，同时CPU负责同步音频，实现音画对齐。

三、典型任务的完整协同流程（以 “AI 摄像头识别” 为例）

以 “摄像头采集图像→NPU 识别→屏幕显示结果” 为例，可清晰看到全链路协同逻辑：

外设触发：USB 摄像头采集图像，通过USB驱动将图像数据传输到内存。

数据传递：应用层调用OpenCV读取内存中的图像数据，预处理（如 Resize、归一化）。

NPU 推理：通过RKNN API将预处理后的数据发送给 NPU，驱动控制 NPU 完成识别（如 “识别出猫”）。

结果反馈：NPU 将识别结果（类别、置信度）返回给应用层，应用层生成带标注的图像（如框出猫的位置）。

显示输出：应用层调用HDMI驱动，将带标注的图像通过 VPU 处理后，输出到显示器显示。

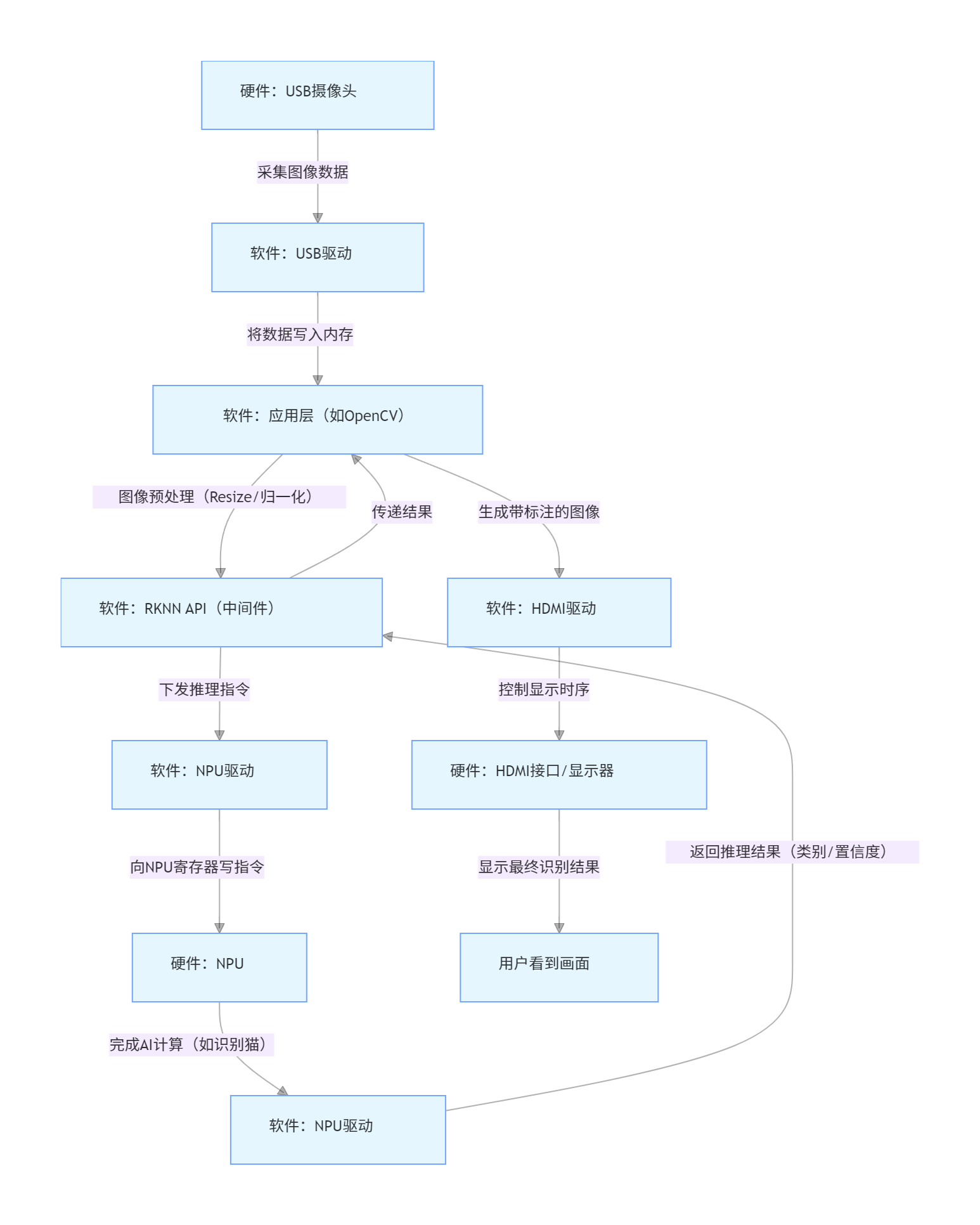

四、核心协同流程图（文字版拆解）
