保证 AI 边缘计算盒子在工业车间、车载、户外基站旁、电力设施周边等复杂电磁环境下正常运行,核心遵循 “源头抑扰 + 硬件抗扰 + 结构屏蔽 + 软件容错 + 部署规范”五位一体原则,从产品设计、硬件防护、结构工艺、软件适配到现场安装全流程规避电磁干扰(EMI)和电磁敏感(EMS)问题,同时严格匹配国标 / 行业 EMC 认证标准,针对性解决传导干扰、辐射干扰、静电、浪涌、脉冲群 等核心电磁问题。以下是分维度的具体实现措施,兼顾通用设计要求和复杂场景的定制化方案:

一、硬件底层:元器件选型 + 电路设计,从源头抑制电磁干扰、提升抗扰能力
电磁问题的核心根源之一是硬件本身的电磁辐射和对干扰的敏感度,因此从元器件和电路设计阶段做 EMC 优化,是最基础也是最有效的手段,适配边缘盒小体积、高集成、无风扇的产品特点。
1. 元器件的 EMC 专用选型
优先选用工业级 / 车规级低 EMI、高 EMS 元器件,规避民用级元器件的电磁短板,核心选型要求:
核心芯片(AI 芯片、CPU、电源管理芯片 PMIC):选带EMC 优化设计的型号,支持低辐射模式,如瑞芯微、英伟达边缘端芯片的 EMC 定制版本;
被动元器件(电容、电感、电阻):选用贴片式高频低损器件,电源端用安规电容、共模电感,信号端用压敏电阻、TVS 管;
存储 / 接口器件:工业级 eMMC(替代机械硬盘,无机械转动的电磁辐射)、屏蔽型连接器(RJ45、HDMI、串口);
电源模块:选用隔离式 DC-DC 电源模块(隔离电压≥2kV),避免电源端的传导干扰串入核心算力模块。
2. 电路的 EMC 专项设计(核心是 “隔离、滤波、接地”)
针对边缘盒的电源端、信号端、算力核心模块三大关键电路做分层 EMC 设计,严格遵循 PCB 电磁兼容布线规范:
电源电路:全链路滤波 + 浪涌防护,打造 “电磁隔离带”
电源端是外部电磁干扰侵入的主要通道,需设计多级 EMI 滤波电路:输入侧加共模电感 + 差模电感 + 安规电容,输出侧加 LC 滤波电路,实现对传导干扰的滤除(30MHz~1GHz 频段);同时在电源端口并联TVS 管、压敏电阻、气体放电管,应对浪涌(GB/T 17626.5)和脉冲群(GB/T 17626.4)干扰。
信号电路:差分传输 + 端口防护,减少信号辐射和干扰敏感
网口、串口、4G/5G 模块等信号端口,优先采用差分信号传输(如以太网 RJ45 的差分线),降低单端信号的电磁辐射;每个信号端口串联电阻、并联 TVS 管,实现静电(ESD)和脉冲群防护,网口额外增加隔离变压器(隔离电压≥1.5kV),彻底切断信号端的传导干扰。
核心算力电路:PCB 分层布局 + 阻抗匹配,避免内部串扰
边缘盒 PCB 采用4 层 / 6 层板(电源层、接地层、信号层、屏蔽层),算力芯片(AI/CPU)单独布局在核心区域,与电源、射频模块(4G/5G/WiFi)保持≥5mm 间距;所有高速信号线(如 DDR、PCIe)做阻抗匹配(50Ω/100Ω)、等长走线,减少信号反射和电磁辐射;电源层和接地层紧密耦合,降低电源纹波的电磁干扰。
接地设计:单点接地 + 分区接地,避免接地环路产生干扰
采用 **“数字地、模拟地、电源地、外壳地” 分区接地 **,所有分区最终单点汇至总接地端,避免不同接地之间形成环路产生电磁辐射;接地铜箔做加宽处理(≥2mm),降低接地电阻,提升干扰泄放能力。

二、结构工艺:外壳屏蔽 + 密封处理,物理隔绝外部电磁辐射 / 内部电磁泄漏
边缘盒的金属外壳是电磁屏蔽的核心物理屏障,同时结合无风扇、防尘防水的设计要求,通过结构工艺优化,实现 “屏蔽 + 防护” 双重效果,解决辐射干扰(外部辐射侵入、内部辐射泄漏)问题,核心指标是屏蔽效能(SE),要求 30MHz~1GHz 频段≥60dB(满足 GB/T 17626.3)。
1. 屏蔽外壳的材质与结构设计
外壳材质:优先选用冷轧钢板、铝合金等导电性能好的金属材质,厚度≥1.2mm,铝合金外壳需做导电氧化处理,提升导电和屏蔽性能;避免使用全塑料外壳,若需塑料外壳则内置金属屏蔽罩(如镀锌钢板)。
外壳结构:采用一体化压铸 / 折弯工艺,减少拼接缝隙(缝隙是电磁泄漏的主要通道);所有拼接处设计导电接触结构,如镶嵌导电泡棉、电磁屏蔽胶、金属弹片,保证拼接处的导电连续性,缝隙间隙≤0.1mm。
2. 内部局部屏蔽,隔离高 EMI 模块
针对边缘盒内部射频模块(4G/5G/WiFi)、电源模块等高电磁辐射部件,单独增加金属屏蔽罩(如马口铁、不锈钢),屏蔽罩与 PCB 接地层可靠连接,防止高 EMI 模块的辐射干扰串入算力核心模块(AI/CPU),同时减少核心模块受外部干扰的影响。
3. 接口与开孔的屏蔽处理

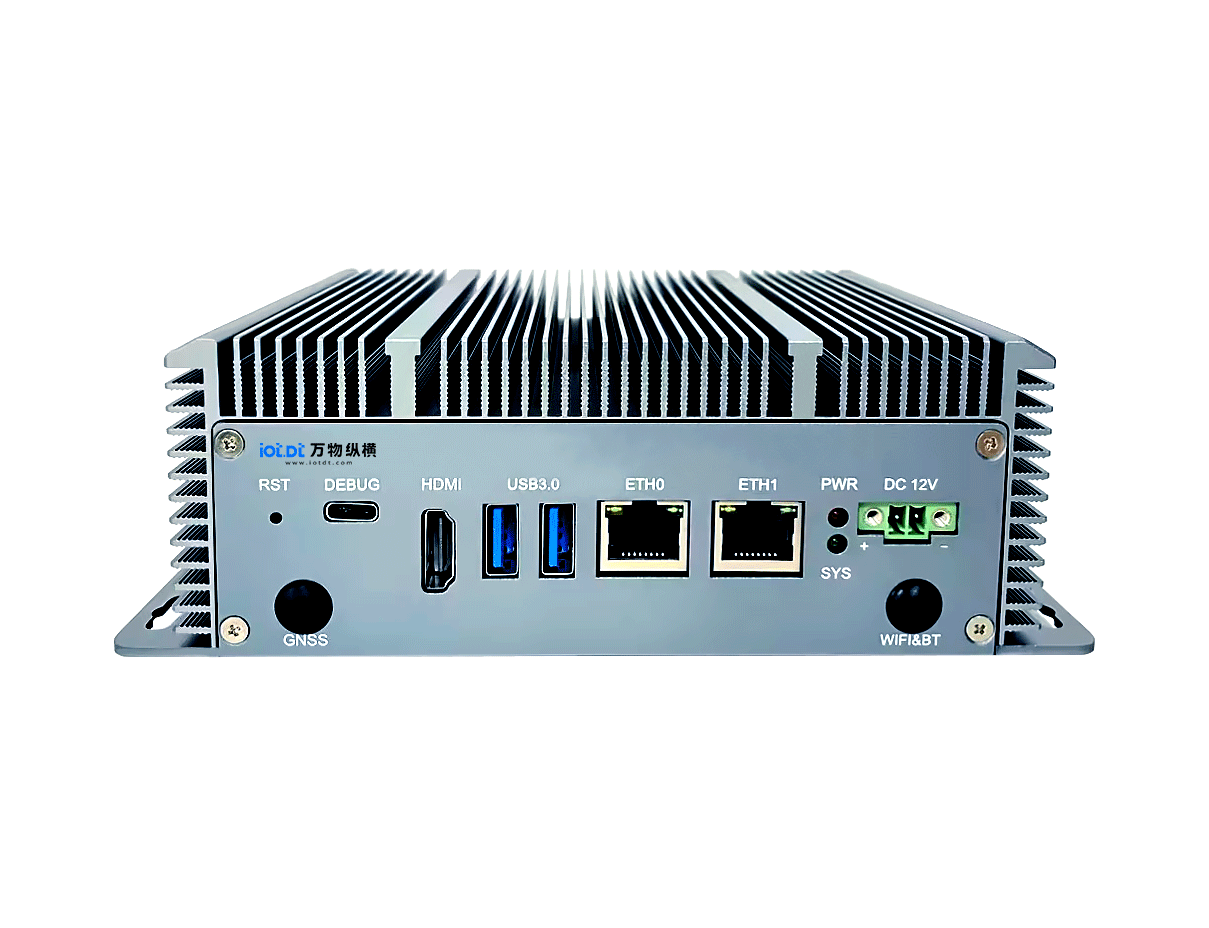

边缘盒的接口(网口、电源口、串口)和散热开孔(无风扇机型多为散热鳍片)是屏蔽薄弱点,需做专项处理:
接口:选用金属屏蔽型连接器,连接器外壳与设备金属外壳可靠接地,接口处增加屏蔽密封圈(导电橡胶),防止电磁从接口缝隙泄漏 / 侵入;

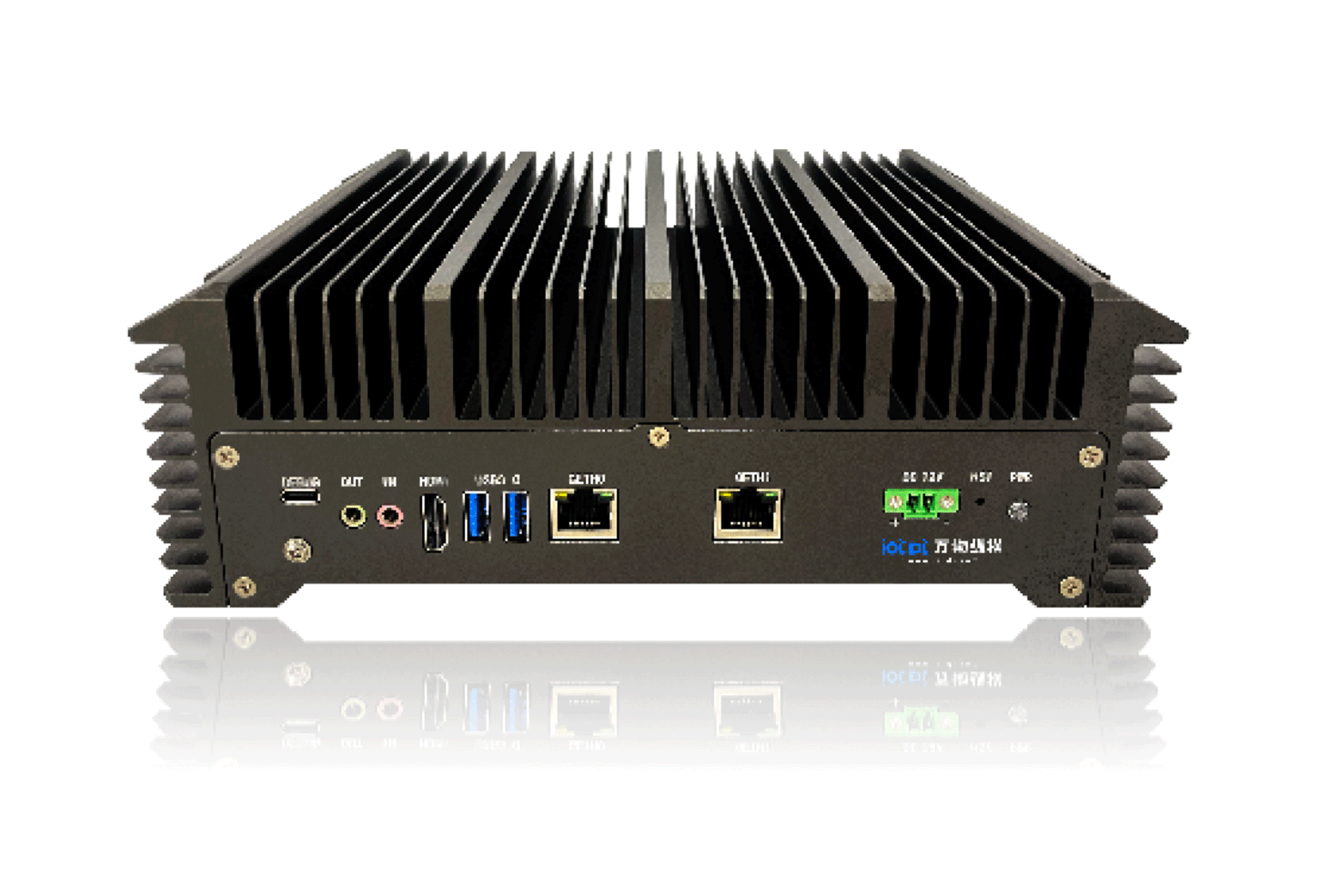

散热开孔 / 鳍片:无风扇机型的散热鳍片与金属外壳一体化设计,鳍片之间的间隙≤0.5mm(利用 “电磁屏蔽栅格” 原理,阻挡高频电磁辐射);若需大尺寸开孔,内置金属屏蔽网(网孔直径≤0.5mm),兼顾散热和屏蔽。
三、软件层面:容错 + 适配,弥补硬件抗扰的短板,保障业务不中断
复杂电磁环境下,少量干扰可能无法被硬件完全滤除,会导致通信中断、数据传输错误、算力模块短暂异常等问题,通过软件层面的容错设计和功能适配,可实现 “干扰不影响业务”,保障边缘盒的推理连续性、数据准确性、设备稳定性。
1. 数据传输:校验 + 重传,避免干扰导致的数据错误
针对网口、串口、4G/5G 等通信接口,在软件层增加数据校验机制,如 CRC32、MD5 校验,检测到数据传输错误时自动触发重传机制;同时对无线通信(4G/5G/WiFi)做信号增强和抗干扰适配,如开启信道绑定、跳频模式,规避高频电磁干扰的频段。
2. 算力推理:任务缓存 + 断点续算,防止干扰导致的推理中断
在边缘盒本地工业级 eMMC 中开辟任务缓存区,将待推理的视频、传感器数据实时缓存;若因电磁干扰导致算力模块短暂异常或通信中断,恢复后自动从断点处继续推理,避免重新处理数据,保障推理任务的连续性;同时限制算力模块的高频运行模式,在电磁干扰严重的场景下,适当降低算力频率,提升模块的抗干扰稳定性。
3. 设备运行:看门狗 + 异常恢复,实现设备自诊断、自修复
硬件层面搭载独立硬件看门狗(WDT),软件层面配合软件看门狗,双重监控设备运行状态(CPU、内存、推理进程、通信状态);若检测到设备因电磁干扰出现死机、进程崩溃、通信中断等异常,硬件看门狗在预设时间内(如 10s)自动重启设备,软件看门狗恢复崩溃的推理进程,实现 “无人值守下的自修复”,重启恢复时间≤30s。
4. 功耗与算力:动态调节,平衡 EMI 和设备性能
软件支持动态功耗 / 算力调节,在电磁干扰极强的场景下(如工业变频器旁、车载发动机舱),自动降低算力模块的运行频率和功耗,减少核心芯片的电磁辐射,同时提升芯片对外部干扰的敏感度阈值;待电磁干扰减弱后,自动恢复满算力运行,兼顾抗干扰和业务性能。

四、安装部署:规范布线 + 环境规避,从现场层面减少电磁干扰的影响
现场安装部署的不规范是边缘盒受电磁干扰的重要诱因,尤其是工业车间、车载、户外等场景,周边存在大量大功率电磁设备(变频器、电机、变压器、基站、雷达),通过规范的安装、布线和环境规避,可大幅降低电磁干扰的接触概率。
1. 环境规避:远离高电磁干扰源
边缘盒部署位置需与高 EMI 设备保持安全距离,核心规避要求:
与工业变频器、电机、电焊机等大功率电力设备:≥1.5m;
与变压器、配电柜、UPS 等供电设备:≥1m;
与户外基站、雷达、卫星接收器等射频设备:≥5m;
车载场景:避免部署在汽车发动机舱、车载功放旁,优先部署在中控台、后备箱等电磁环境相对温和的区域。
2. 布线规范:强电弱电分离 + 屏蔽线正确接地
布线是现场电磁防护的核心,严格遵循 **“强电与弱电分开走、屏蔽线规范接地”** 原则,避免传导干扰和电磁耦合:
布线分离:边缘盒的供电线(弱电,DC 12/24V)、信号线(网口、串口)与现场强电线(AC 220V/380V)分开布线,间距≥30cm;若需交叉,采用 “垂直交叉” 方式,减少电磁耦合面积;
屏蔽线使用:所有信号线(网口、串口、4G/5G 天线馈线)优先选用双绞屏蔽线,屏蔽层做规范接地(单端接地 / 双端接地,根据场景选择:工业车间选单端接地,避免接地环路;户外选双端接地,提升屏蔽效果),接地电阻≤4Ω;
供电线:选用铠装屏蔽电源线,避免电源端的传导干扰串入边缘盒。
3. 设备接地:可靠接地 + 防雷接地,泄放电磁干扰电荷
边缘盒的金属外壳、PCB 总接地端需做可靠的保护接地,接地体采用镀锌角钢、铜棒,接地电阻≤4Ω(工业 / 车载场景)、≤1Ω(户外电力设施旁);户外部署的边缘盒,额外增加防雷接地,与现场防雷接地系统连接,避免雷击产生的电磁浪涌侵入设备。
4. 辅助防护:增加电磁屏蔽罩 / 机柜,适配极端电磁环境
若部署场景的电磁干扰极强(如冶金车间、雷达站旁),可在边缘盒外部增加专用电磁屏蔽机柜 / 屏蔽罩(屏蔽效能≥80dB),机柜内部增加 EMI 滤波插座,边缘盒通过滤波插座供电,进一步滤除电源端的传导干扰;屏蔽机柜 / 罩需做可靠接地,泄放屏蔽的电磁电荷。
五、测试与认证:全流程 EMC 测试,确保产品符合标准,适配复杂场景
产品设计和现场部署的 EMC 措施,需通过标准化的 EMC 测试和认证验证有效性,同时量产前做全流程 EMC 品控,避免个别产品的电磁短板;现场部署前做电磁环境摸底测试,针对性优化防护方案。
1. 必做的 EMC 认证与测试标准
边缘盒需通过国标 / 行业 / 国际的 EMC 全项测试,取得对应认证,核心标准根据部署场景划分:
通用工业场景:GB/T 17626(电磁兼容 试验和测量技术)全项、EN 55032(电磁发射)、FCC Part 15(出口欧美);
车载场景:ISO 11452(车载电磁兼容)、ISO 16750(车载电源 EMC);
电力设施旁场景:GB/T 17626.9(工频磁场抗扰)、GB/T 17626.10(阻尼振荡磁场抗扰)。
核心测试项目包括:静电放电(ESD)、电快速瞬变脉冲群(EFT)、浪涌(Surge)、传导发射(CE)、辐射发射(RE)、传导抗扰(CS)、辐射抗扰(RS)等。
2. 量产与现场的 EMC 品控
量产阶段:对每批次边缘盒做EMC 抽样测试(传导 / 辐射发射、静电放电),合格率需达到 100%,避免元器件来料不良导致的电磁问题;
现场部署前:用电磁频谱分析仪对部署场景做电磁环境摸底测试,检测现场的电磁干扰频段、强度,针对性调整边缘盒的防护方案(如更换无线通信频段、增加局部屏蔽);
部署后:做现场 EMC 验证测试,模拟极端电磁干扰(如用静电枪、浪涌发生器做现场测试),验证边缘盒的运行稳定性,确保业务不受影响。
六、典型复杂电磁场景的定制化 EMC 解决方案
不同场景的电磁干扰类型、强度不同,需结合上述通用措施,做定制化的 EMC 优化,以下是三大主流复杂场景的针对性方案:
1. 工业车间(多变频器、电机、电焊机)
核心干扰:传导干扰、脉冲群、浪涌、工频磁场干扰
定制方案:电源端增加三级 EMI 滤波电路 + 工业级浪涌保护器;内部射频模块增加加厚金属屏蔽罩;现场布线强电弱电间距≥50cm,屏蔽线单端接地;设备外壳做可靠接地(接地电阻≤4Ω)。
2. 车载场景(发动机舱、车载电子、无线通信)
核心干扰:辐射干扰、电源电压波动、静电放电
定制方案:选用车规级边缘盒(符合 ISO 11452/16750);电源端增加车载专用 EMC 滤波模块,支持 9~36V 宽压和电压瞬变防护;部署在中控台 / 后备箱,远离发动机舱;所有接口增加车规级屏蔽密封圈,外壳与汽车车身可靠接地。
3. 户外电力设施旁 / 基站旁
核心干扰:浪涌、雷击电磁脉冲、高频辐射干扰、工频磁场
定制方案:边缘盒做IP65 + 电磁屏蔽双重防护;电源端增加防雷型 EMI 滤波模块(浪涌防护≥4kV);无线通信模块开启跳频模式,规避基站频段;设备做防雷接地(接地电阻≤1Ω),与电力设施防雷系统共地;外部增加电磁屏蔽罩(屏蔽效能≥80dB)。
