RS232、RS422 和 RS485在电气特性、传输距离、抗干扰能力方面差异

RS232、RS422 和 RS485 都是常见的串行通信标准，主要用于设备之间的数据传输，广泛应用于工业控制、自动化、通信设备等领域。它们在电气特性、传输距离、抗干扰能力等方面存在显著差异，以下是详细对比和解析：

一、基本概念与起源

RS232：由美国电子工业协会（EIA）于 1962 年制定，最初用于计算机与调制解调器（Modem）等外设的通信，是最早的串行通信标准之一。

RS422：1977 年制定，为解决 RS232 传输距离短、抗干扰弱的问题而设计，支持点对多通信。

RS485：1983 年在 RS422 基础上改进，进一步优化了多节点通信能力，成为工业领域最常用的串行总线标准。

二、核心技术参数对比

三、关键特性解析

1. 信号传输方式

RS232：采用单端传输，信号以地为参考点，易受外界电磁干扰（如电机、变频器等），因此传输距离短。

RS422/485：采用差分传输，通过两根线（A、B）传输信号的差值，共模干扰会被抵消，抗干扰能力远超 RS232，适合工业复杂环境。

2. 通信模式与节点数

RS232：只能实现点对点全双工通信，无法多设备共享总线。

RS422：支持 1 个主设备向 10 个从设备发送数据（全双工），主从之间独立通信，互不影响。

RS485：默认半双工（需通过使能信号控制收发切换），多个节点共享同一总线，适合构建分布式网络（如楼宇自动化、智能家居）。

3. 传输距离与速率的关系

三者的传输距离均与速率成反比：

低速时（如 9600bps），RS422/485 可传输 1200 米，RS232 仅 15 米；

高速时（如 10Mbps），RS422/485 传输距离缩短至 10 米左右，RS232 几乎无法稳定工作。

4. 电气接口

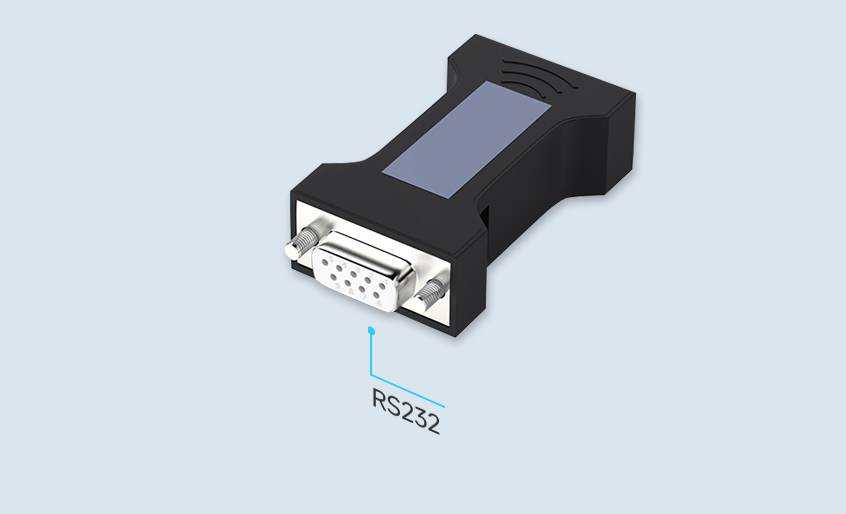

RS232：常用 DB9 接口（9 针），包含发送（TXD）、接收（RXD）、地（GND）等信号。

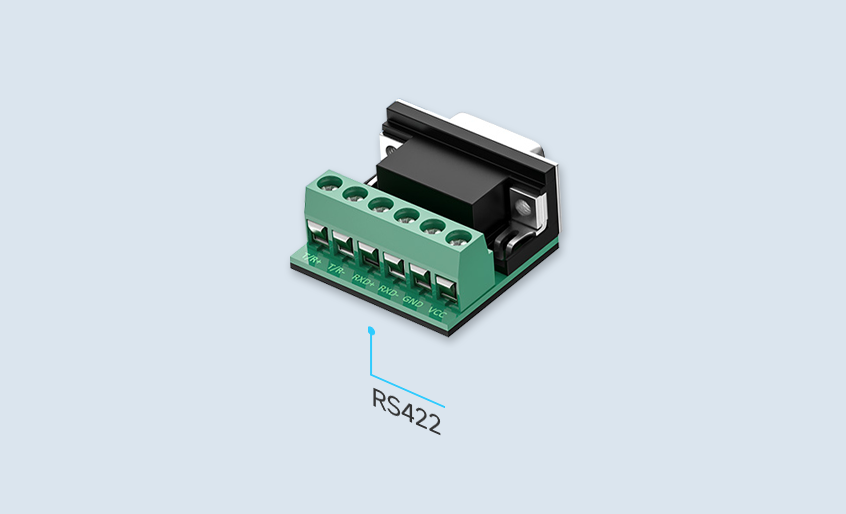

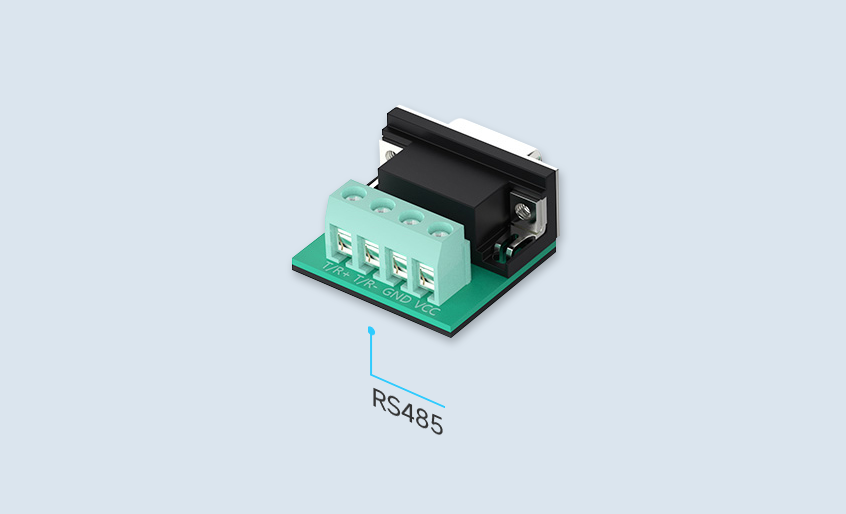

RS422/485：无标准接口，通常用端子排或 DB9（自定义引脚），核心是 A（非）、B（正）两根差分线，RS422 可能额外包含发送使能、接收使能等控制信号。

四、应用场景差异

RS232：适用于短距离、低速率、干扰小的场景，如计算机与外设（鼠标、键盘早期接口）、设备本地调试（如路由器 Console 口）。

RS422：适用于主从结构明确、需要全双工通信的场景，如工业传感器数据采集（主设备同时发送指令和接收数据）。

RS485：适用于多节点共享总线、半双工通信的场景，是工业自动化的主流选择，如 PLC 与变频器通信、楼宇安防系统联网等。

五、扩展知识

RS485 的总线匹配：长距离传输时，需在总线两端加终端电阻（通常 120Ω），避免信号反射。

节点数扩展：通过中继器可扩展 RS485 的节点数和传输距离，例如每级中继器可增加 32 个节点，延长 1200 米。

与其他标准的兼容：RS422 是 RS485 的子集，RS485 设备可与 RS422 设备通信（需注意全双工 / 半双工切换）。

总结

短距离、点对点、简单连接选RS232；

点对多、全双工、抗干扰需求大选RS422；

多节点、半双工、工业级远距离通信选RS485。

这三种标准各有侧重，实际应用中需根据传输距离、速率、节点数和环境干扰等因素综合选择。
