db9串口线核心定义与技术细节

DB9 串口线是一种基于 RS-232 标准的 9 针串行通信接口，广泛应用于计算机、工业设备、嵌入式系统等领域。以下是其核心定义与技术细节：

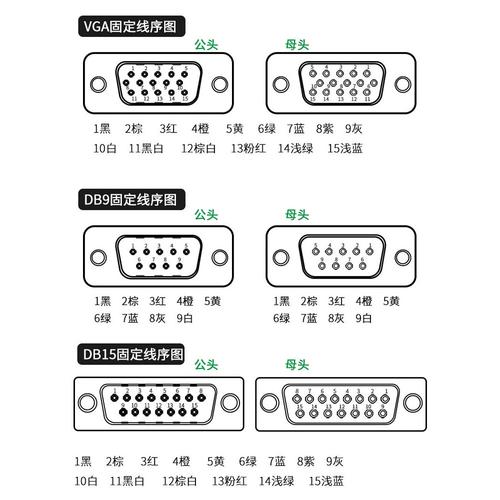

一、引脚功能与排列

DB9 的引脚功能遵循 RS-232 标准，公头与母头的物理接口不同，但信号定义一致。引脚排列以左上角为 1 号，右下角为 9 号，具体功能如下：

DCD（Data Carrier Detect）：载波检测，用于 Modem 通知计算机已建立连接。

RXD（Receive Data）：接收数据，从外部设备接收数据（公头 2 脚，母座对应 TXD）。

TXD（Transmit Data）：发送数据，向外部设备发送数据（公头 3 脚，母座对应 RXD）。

DTR（Data Terminal Ready）：数据终端就绪，计算机通过此信号告知设备已准备好通信。

GND（Signal Ground）：信号地，所有通信的参考电位。

DSR（Data Set Ready）：数据设备就绪，设备通过此信号告知计算机已准备好通信。

RTS（Request to Send）：请求发送，计算机通过此信号请求设备发送数据。

CTS（Clear to Send）：清除发送，设备通过此信号响应计算机的发送请求。

RI（Ring Indicator）：振铃提示，Modem 检测到电话振铃时触发此信号。

二、公头与母头的区别

物理结构：公头（针型）引脚突出，母座（孔型）为插槽。

信号对应：公头与母座对接时，引脚功能完全对应。例如，公头的 RXD（2 脚）连接母座的 TXD（2 脚），确保数据收发方向一致。

内部连接：部分引脚（如 1、4、6 和 7、8）在公头或母座中内部短接，用于特定通信协议（如 RS485）。

三、通信线缆类型与制作

1. 直通线（Straight-Through）

用途：连接计算机（公头）与设备（母座），如 PC 与调制解调器、PLC 等。

接线方式：引脚 1-1、2-2、3-3... 直接对应连接。

特点：一公一母接头，常用于延长线缆或标准设备连接。

2. 交叉线（Cross-Over）

用途：连接两台同类设备（如 PC 与 PC、开发板与开发板）。

接线方式：交换 TXD 和 RXD 引脚（公头 2 脚→母座 3 脚，公头 3 脚→母座 2 脚），GND 保持直通。

特点：两头均为母座，需通过万用表测试确认（2-3 通、3-2 通）。

3. 特殊协议引脚定义

RS485 两线制：使用 1（DATA-）、2（DATA+）、5（GND）脚，支持半双工通信。

CAN 总线：使用 2（CAN_H）、7（CAN_L）脚，差分信号传输抗干扰性强。

UART：仅需 2（RX）、3（TX）、5（GND）脚，用于简单异步通信。

四、电平标准与转换

RS-232 电平：逻辑 1 为 - 3V 至 - 15V，逻辑 0 为 + 3V 至 + 15V，与 TTL 电平（0V/5V）不兼容。

电平转换：需使用 MAX232、MAX3232 等芯片将 RS-232 电平转换为 TTL 电平，以连接单片机、嵌入式系统等设备。

噪声容限：信号电压绝对值需超过 3V 才能被可靠识别，介于 - 3V~+3V 的电压无效。

五、应用场景与注意事项

1. 典型应用

工业控制：连接 PLC、传感器与上位机，实现实时数据交互。

网络设备：通过控制台接口（Console）配置路由器、交换机等。

嵌入式开发：调试串口通信，如 STM32 开发板通过 DB9 与 PC 通信。

特殊设备：医疗仪器、航空电子设备仍依赖 DB9 接口。

2. 关键注意事项

共地问题：RS-232 为共地传输，长距离通信时需注意地电位差导致的干扰，建议采用隔离方案。

传输距离：最大有效距离约 15 米，超过此范围需改用 RS485 或光纤传输。

抗干扰性：非差分信号易受电磁干扰，需使用屏蔽线缆或缩短通信距离。

接头类型：避免混用公头与母头导致的物理损坏，优先选择镀金引脚以提高可靠性。

六、替代方案与现状

尽管 USB、以太网等接口逐渐普及，DB9 因其标准化和可靠性，仍在工业、通信设备中广泛应用。对于现代设备，可通过 USB 转串口适配器（如 CH340、PL2303 芯片）实现兼容，同时保留 DB9 的物理接口。

总结

DB9 串口线的定义不仅涉及引脚功能与接线规则，还需结合通信协议、电平标准和实际应用场景综合考虑。正确理解其特性并遵循规范，可确保设备间稳定、可靠的串行通信。如需制作线缆，建议优先使用成品线或参考设备手册，避免因接线错误导致设备损坏。
