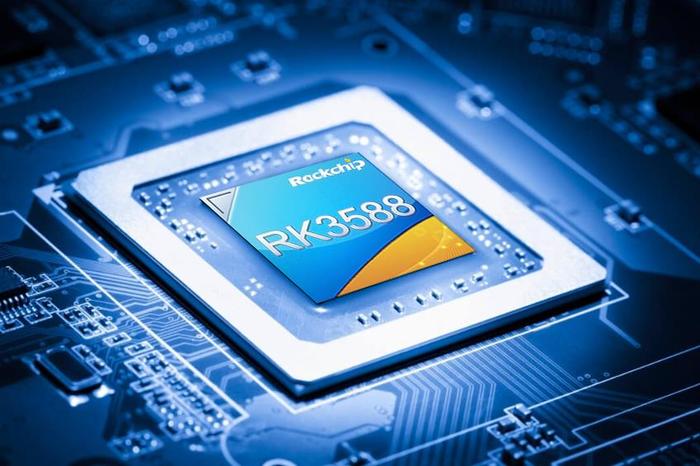

瑞芯微RK3588处理器的GPU和NPU之间如何协同工作？

RK3588 处理器的 GPU（Mali-G610 MP4）与 NPU（6TOPS 算力）通过硬件架构协同、数据共享机制和软件调度策略实现高效协作，具体机制如下：

一、硬件架构协同

共享内存与统一内存架构

GPU 和 NPU 通过AXI 总线与 LPDDR4/LPDDR5 内存池直接连接，共享同一物理内存空间。这种设计允许两者直接访问相同的数据源，避免数据搬运开销。例如，在视频分析场景中，GPU 预处理的图像数据可直接供 NPU 进行 AI 推理，无需额外复制。

缓存一致性协议

RK3588 采用MESI 协议确保 GPU、NPU 与 CPU 核心之间的缓存数据一致。当 GPU 或 NPU 修改共享内存数据时，其他单元的缓存会自动同步，避免数据不一致问题。例如，NPU 推理结果更新后，GPU 可立即获取最新数据用于图形渲染。

独立计算单元与分工

GPU：专注图形渲染、通用并行计算（如 OpenCL/Vulkan）及视频后处理（如多屏异显）。

NPU：专用于神经网络推理，支持 INT4/INT8/FP16 混合运算，可并行处理多个 AI 模型。

两者通过硬件级任务分流实现高效协作，例如 KTV 点歌系统中，GPU 负责动态歌词渲染，NPU 处理语音识别和人脸匹配。

二、数据交互与同步机制

直接内存访问（DMA）

GPU 和 NPU 可通过 DMA 控制器直接读写内存，减少 CPU 干预。例如，NPU 推理结果通过 DMA 传输至 GPU 显存，用于实时标注到视频流中。

Mailbox 与 RPMsg 通信

提供轻量级核间通信通道，用于任务调度和状态同步。例如，GPU 完成图像预处理后，通过 Mailbox 通知 NPU 启动推理任务。

硬件同步栅栏（Fence）

通过 DMA Fence 机制实现数据依赖同步。例如，NPU 推理需等待 GPU 完成图像缩放后才能启动，此时 GPU 提交 Fence 信号，NPU 通过轮询或中断获取信号后开始计算。

三、软件调度与任务分配

异构计算框架支持

OpenCL/Vulkan：允许开发者在 GPU 上执行通用计算任务（如矩阵运算），同时调用 NPU 的 RKNN 接口进行 AI 推理。

RKNN-Toolkit2：将 TensorFlow/PyTorch 模型转换为 NPU 专用格式，并提供 API 接口实现与 GPU 的协同调用。

操作系统级调度

Linux 内核任务调度器：根据任务类型动态分配负载，例如将图形渲染分配给 GPU，AI 推理分配给 NPU，并通过 cgroup 限制资源占用。

动态调频（DVFS）：根据 GPU 和 NPU 的负载动态调整频率，例如 NPU 高负载时提升电压，确保性能与功耗平衡。

应用层协同设计

流水线式处理：例如安防网关中，GPU 解码多路视频流并进行降噪，NPU 并行执行目标检测和行为分析，最终结果由 GPU 合成并输出。

模型并行优化：将复杂 AI 模型拆分为 GPU 处理的特征提取层和 NPU 处理的分类层，通过共享内存传递中间结果。

四、典型应用场景

实时视频分析

分工：GPU 负责 8K 视频解码和图像增强（如 ISP 去噪），NPU 运行 YOLOv8 模型检测目标，结果通过 DMA 回传 GPU 进行标注并输出至 HDMI 显示。

性能：在多路 1080P 视频处理中，GPU 解码耗时约 15ms / 帧，NPU 推理耗时 30-200ms / 帧，通过抽帧策略实现 20fps 实时处理。

工业自动化控制

协同：GPU 处理激光雷达点云数据生成 3D 地图，NPU 运行 ResNet 模型识别工件缺陷，结果通过 PCIe 接口传输至 FPGA 执行机械臂控制。

优势：相比纯 CPU 方案，推理延迟从 50ms 降至 8ms，定位精度提升至 ±0.03mm。

智能交互设备

案例：KTV 点歌系统中，GPU 驱动 4K 双屏异显和动态歌词渲染，NPU 本地处理语音识别（ASR）和用户声纹认证，响应延迟 < 200ms。

优化：通过 L3 缓存预取技术，GPU 与 NPU 的任务切换时间 < 1μs，确保交互流畅性。

五、开发工具与优化建议

工具链支持

RKNN-Toolkit2：提供模型量化、性能评估和内存分析功能，支持与 GPU 计算任务的时序同步。

Mali GPU 调试工具：如 DS-5 Streamline，可分析 GPU 与 NPU 的内存带宽占用，优化数据传输路径。

优化策略

数据对齐：确保 GPU 纹理数据格式与 NPU 输入要求一致（如 NHWC 转 NCHW），减少格式转换开销。

任务优先级配置：在实时系统中，通过 CODESYS 等工具将 NPU 推理任务优先级设为最高，避免 GPU 渲染抢占资源。

通过上述机制，RK3588 的 GPU 和 NPU 实现了从硬件到软件的全链路协同，在边缘计算、工业控制等场景中充分发挥异构计算优势，平衡性能、功耗与开发灵活性。
