iec61850协议标准概述及其应用

IEC 61850 是国际电工委员会（IEC）制定的电力系统自动化领域核心国际标准，全称为《电力自动化通信网络和系统》（Communication Networks and Systems for Power Utility Automation）。其核心目标是打破电力系统中不同厂商设备的 “通信壁垒”，实现跨厂商无缝互操作，并为智能电网（尤其是变电站、配电网络、新能源场站）的数字化、智能化提供统一的技术框架。

一、IEC 61850 标准概述

IEC 61850 并非单一标准，而是一套体系化的标准族（包含 IEC 61850-1 至 - 10 等多个部分），覆盖数据模型、通信服务、网络架构、配置方法等全维度。其核心价值在于 “统一”—— 统一数据定义、统一通信接口、统一配置方式，解决了传统电力自动化系统的 “碎片化” 问题。

1. 制定背景：为何需要 IEC 61850？

在 IEC 61850 诞生前（2003 年第一版发布前），电力系统自动化依赖多种专用协议（如 IEC 60870-5-101/104、DNP3、Modbus 等），存在三大核心痛点：

厂商壁垒高：不同厂商的保护装置、测控设备、远动装置采用私有协议或定制化接口，无法直接通信，需额外开发 “网关” 转换，增加成本与故障风险；

数据模型混乱：同一类设备（如变压器保护）的参数定义、状态描述不统一，系统集成时需重复 “翻译” 数据，效率低下；

扩展性差：传统协议难以适配新能源并网、智能配电等新场景，无法满足海量数据、快速控制的需求。

为解决上述问题，IEC 于 1999 年启动 IEC 61850 制定，后续通过 2010 年、2021 年等版本修订，持续适配智能电网、新能源、配网自动化等新需求。

2. 核心技术特点：IEC 61850 的 “突破性设计”

IEC 61850 的优势源于其四大核心技术特性，也是其实现 “无缝互操作” 的关键：

二、IEC 61850 标准的核心应用场景

IEC 61850 的应用已从传统变电站延伸至智能电网全领域，成为电力自动化的 “通用语言”，核心场景包括：

1. 变电站自动化（最核心场景）

IEC 61850 是数字化变电站、智能化变电站的 “技术基石”，主要解决以下问题：

设备互操作：不同厂商的保护装置、测控装置、智能终端（如智能开关）可直接通过 GOOSE/SV 通信，无需网关；

简化接线：用 SV 替代传统 CT/PT 的模拟量电缆，用 GOOSE 替代保护跳闸的控制电缆，变电站电缆数量减少 60% 以上；

提升可靠性：GOOSE 的高速响应（＜4ms）确保保护装置快速跳闸，减少故障扩大风险；SCL 配置化避免人工接线错误；

智能运维：通过 MMS 远程读取设备状态、修改参数，支持在线监测与诊断（如变压器油温和负荷关联分析）。

案例：国内某 500kV 数字化变电站，采用 IEC 61850 实现保护装置与智能开关的 GOOSE 通信，跳闸响应时间从传统的 10ms 缩短至 3ms，电缆用量减少 70%。

2. 配电自动化（快速发展场景）

随着分布式光伏、充电桩等接入配网，配网对 “实时控制” 和 “多设备协同” 的需求提升，IEC 61850（尤其是简化版 IEC 61850-7-420）成为配网自动化的核心标准：

配网设备互联：DTU（配电终端单元）、FTU（馈线终端单元）、TTU（配电变压器监测终端）通过 IEC 61850 实现数据共享，支持配网故障定位、隔离与恢复（FA）；

分布式能源协同：配网内的光伏逆变器、储能系统通过 IEC 61850 接收调度中心的控制命令（如有功 / 无功调节），实现与配网的友好互动。

案例：国内某城市配网改造，采用 IEC 61850 的 DTU 实现馈线故障定位，故障隔离时间从传统的 30 分钟缩短至 5 分钟。

3. 新能源场站（光伏 / 风电）

新能源场站需与电网调度中心实时交互 “发电数据” 和 “控制指令”，IEC 61850 成为场站与电网互联的标准接口：

数据上传：风机、逆变器的发电功率、电压、电流等数据通过 MMS 上传至场站监控系统，再转发至调度中心；

调度控制：调度中心通过 IEC 61850 下发 “有功功率限制”“无功补偿” 等命令，场站设备实时响应，确保新能源并网稳定；

故障信息上报：风机 / 逆变器的故障信号通过 GOOSE 快速上报，便于运维人员及时处理。

案例：国内某 100MW 光伏电站，采用 IEC 61850 实现逆变器与调度中心的通信，调度指令响应时间＜100ms，满足电网对新能源的调控要求。

4. 调度中心互联

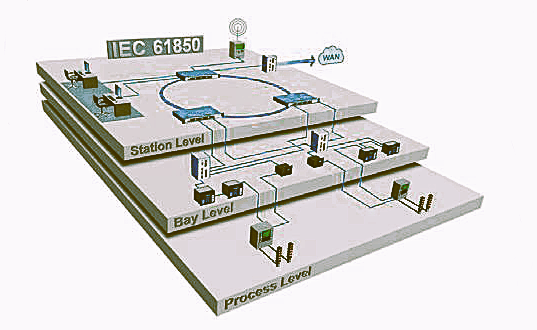

IEC 61850（结合 IEC 61970/61968）实现 “变电站 - 区域调度中心 - 省级调度中心” 的纵向数据贯通：变电站通过 IEC 61850 采集数据，经标准化接口（如 IEC 61850-8-1 MMS）上传至调度中心；调度中心基于统一的数据模型（如 CIM 模型）分析数据，下发控制指令，实现全网资源优化调度。

三、总结

IEC 61850 的核心价值在于 “统一标准、打破壁垒”：它不仅解决了电力系统设备的互操作问题，更推动了电力自动化从 “传统分立” 向 “数字化、智能化、协同化” 转型。目前，IEC 61850 已成为全球电力行业的通用标准，国内所有新建的 220kV 及以上变电站、大型新能源场站均强制要求采用该标准，是智能电网发展的 “技术底座”。
