Zigbee无线通信模块：简介、工作原理与核心应用场景

一、Zigbee 无线通信模块简介

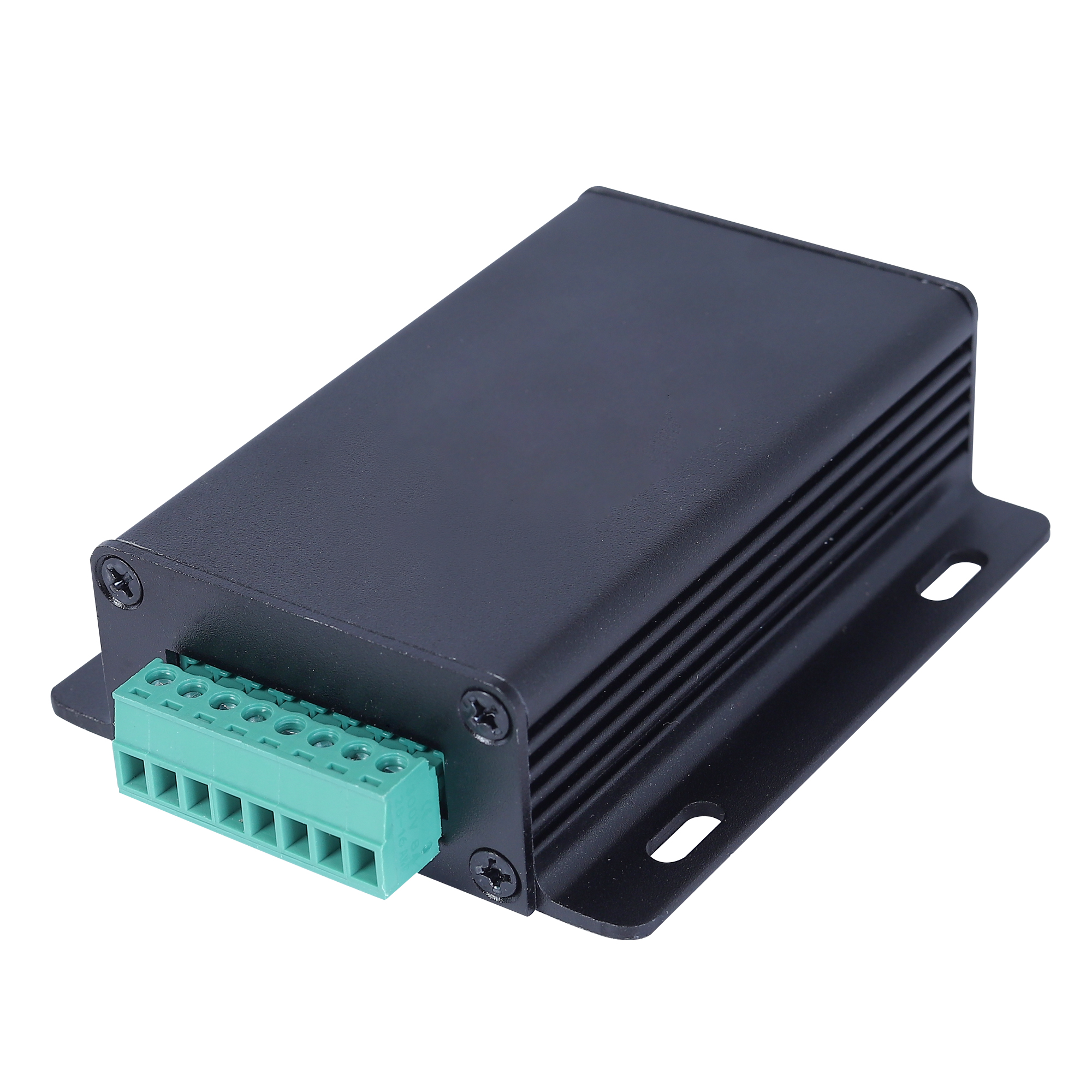

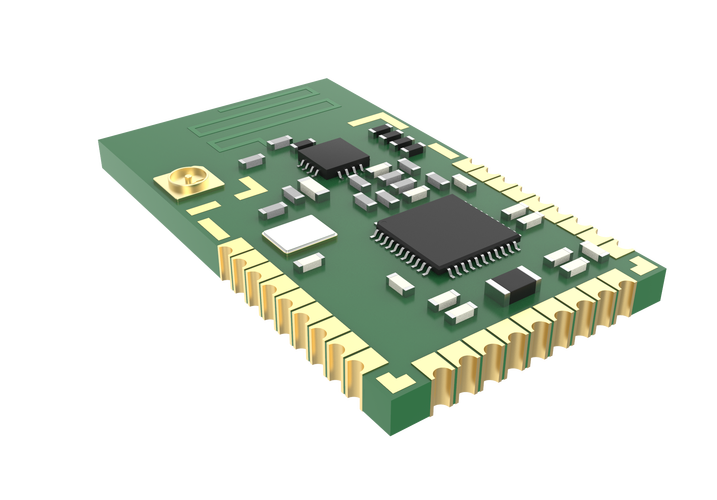

Zigbee 是一种基于IEEE 802.15.4 标准的低功耗、低速率、近距离无线通信技术，专门为物联网（IoT）中 “多节点、小数据量、长续航” 的场景设计。Zigbee 无线通信模块则是集成了 Zigbee 协议栈、射频（RF）芯片、天线及外围电路的标准化硬件单元，可直接嵌入到各类智能设备中，实现设备间的无线组网与数据交互。

1. 定义与协议基础

核心标准：底层基于 IEEE 802.15.4（定义物理层 PHY 和媒体访问控制层 MAC），上层由 Zigbee 联盟定义网络层（NWK）、应用层（APL）及安全机制，形成完整的 Zigbee 协议栈。

主流版本：目前广泛应用的是Zigbee 3.0，解决了早期不同厂商协议不兼容的问题，实现 “一次开发、多场景兼容”，支持智能家居、工业控制等跨领域应用。

与其他无线技术的定位差异：Zigbee 不同于 WiFi（高速率、高功耗、短距离）和蓝牙（点对点、中速率），更聚焦 “多节点自组网 + 超低功耗”，适合传感器、控制器等小数据量传输场景。

2. 核心技术特点

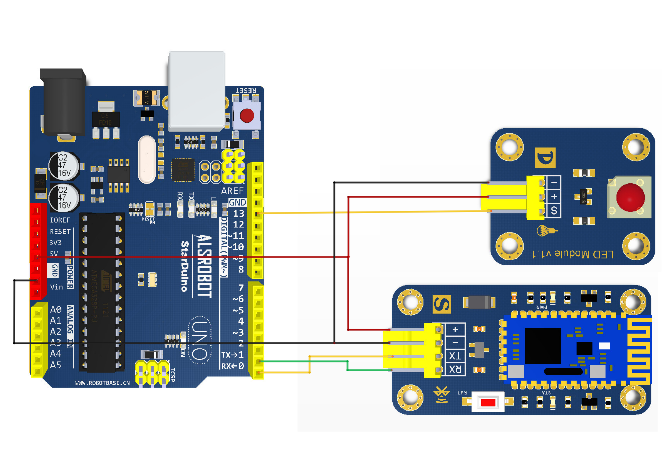

二、Zigbee 无线通信模块工作原理

Zigbee 模块的通信过程基于 “分层协议栈 + 自组网拓扑”，核心是通过底层硬件实现信号传输，上层协议保障组网与数据可靠交互，具体可拆解为以下 4 个关键环节：

1. 核心分层功能（协议栈驱动）

Zigbee 协议栈采用 “分层设计”，各层各司其职，确保数据从应用层到物理层的有序封装与传输：

物理层（PHY）：最底层，负责射频信号的发送 / 接收、信道选择、信号调制。工作频段分为 3 类：2.4GHz（全球通用）：传输速率 250kbps，覆盖距离 10-30 米（室内）；915MHz（美洲）：速率 40kbps，覆盖距离 50-100 米；868MHz（欧洲）：速率 20kbps，覆盖距离最远（100-200 米）。

调制方式：2.4GHz 频段采用O-QPSK（正交相移键控），提升抗干扰能力。

MAC 层（媒体访问控制层）：负责 “信道占用管理”，避免多节点同时发送导致的数据冲突。核心机制是CSMA/CA（载波侦听多路访问 / 冲突避免）：节点发送数据前先侦听信道，若空闲则发送；若繁忙则等待随机时间后重试。

网络层（NWK）：Zigbee 的 “组网核心”，负责节点加入 / 退出网络、路由选择（Mesh 拓扑下的中继路径）、网络地址分配。支持 3 种拓扑结构（见下节），其中 Mesh 拓扑是 Zigbee 的核心优势。

应用层（APL）：包含应用支持子层（APS）和用户应用层，负责定义设备类型（如传感器、控制器）、数据格式（如温湿度数据的编码规则）、以及设备间的交互逻辑（如 “传感器触发控制器动作”）。

2. 网络拓扑机制（自组网核心）

Zigbee 支持 3 种拓扑结构，适配不同场景的覆盖需求：

星型拓扑：1 个 “协调器节点”（网络中心，负责启动网络、分配地址）连接多个 “终端节点”（如传感器），终端节点之间不能直接通信。适合小范围、节点少的场景（如单个房间的温湿度监测）。

树型拓扑：协调器作为 “根节点”，下连 “路由节点”，路由节点再下连终端节点或子路由节点，形成层级结构。适合中等范围、节点分布有规律的场景（如楼宇楼层的照明控制）。

Mesh 拓扑（网状拓扑）：所有节点（协调器、路由节点、终端节点）均可互相通信，若某条路径中断，数据会自动切换到其他可用路径（“自愈能力”）。覆盖范围最大、可靠性最高，是工业物联网、大面积智能家居的首选（如整栋别墅的设备组网）。

3. 数据传输流程（从发送到接收）

以 “温湿度传感器→智能网关” 的通信为例，数据传输流程如下：

应用层封装：传感器采集温湿度数据（如 “温度 25℃，湿度 50%”），应用层将数据按约定格式封装为 “应用数据帧”。

网络层路由：网络层为数据分配 “目标地址”（网关的网络地址），并计算最优传输路径（若为 Mesh 拓扑，可能经过 1-3 个路由节点中继）。

MAC 层控发：MAC 层添加 “帧头”（包含源地址、目标地址），通过 CSMA/CA 机制确认信道空闲后，将数据传给物理层。

物理层发送：物理层将数字信号调制为射频信号，通过天线发送出去。

接收端解封装：网关（或中继节点）的物理层接收射频信号，解调为数字信号，依次经 MAC 层、网络层解封装，最终将原始温湿度数据交给应用层处理。

4. 低功耗实现原理

Zigbee 的低功耗核心是 “休眠 - 唤醒” 机制，结合硬件优化：

节点休眠：终端节点（如传感器）大部分时间处于 “深度休眠” 状态，仅保留时钟和唤醒模块工作，功耗可低至微安级（μA）。

定时唤醒：节点按预设周期（如每 30 秒）唤醒，快速完成数据采集与发送后，立即回到休眠状态，减少无效功耗。

低传输功率：射频模块的发射功率通常为 0-5dBm（远低于 WiFi 的 15dBm），在满足短距离传输的同时降低功耗。

三、Zigbee 无线通信模块的核心应用场景

Zigbee 的 “低功耗、自组网、低成本” 特性，使其在物联网中广泛应用，尤其适合 “多节点分散部署、小数据量周期性传输” 的场景：

1. 智能家居（最主流场景）

应用场景：智能照明（灯光开关、亮度调节）、环境监测（温湿度、甲醛传感器）、安防设备（人体红外探测器、门窗磁传感器）、家电控制（空调、窗帘、扫地机器人）。

适配原因：家庭设备多（需自组网覆盖）、设备续航要求高（传感器无需频繁换电池）、数据量小（仅需传输开关 / 数值信号）。

典型案例：小米、绿米的智能家居系统，大量采用 Zigbee 模块连接传感器与网关。

2. 工业物联网（IIoT）

应用场景：车间设备状态监测（电机转速、温度传感器）、生产环境监控（粉尘浓度、温湿度）、仓储物流（货物定位标签、货架库存传感器）。

适配原因：工业场景节点分散（需 Mesh 拓扑覆盖）、设备需长期稳定运行（低功耗保障续航）、抗干扰要求高（DSSS 技术抗工业电磁干扰）。

3. 智能农业

应用场景：农田环境监测（土壤湿度、pH 值、光照强度、降雨量传感器）、温室控制（通风扇、灌溉阀、加热设备）、畜禽养殖（圈舍温湿度、氨气浓度传感器）。

适配原因：农业场景布线困难（无线方案更灵活）、覆盖范围广（Mesh 拓扑扩大覆盖）、电池更换成本高（低功耗延长续航）。

4. 医疗健康

应用场景：可穿戴设备（心率监测手环、血压监测仪）、病房监护（患者定位标签、床旁呼叫器）、老年照护（跌倒报警器、一键呼救设备）。

适配原因：可穿戴设备需小型化低功耗（续航 1-3 个月）、数据隐私要求高（AES-128 加密保障安全）、设备移动性强（自组网支持位置变化）。

5. 智能楼宇

应用场景：楼宇自动化（照明、空调、新风系统控制）、能耗监测（电表、水表、燃气表数据采集）、安防系统（消防探测器、门禁读卡器）。

适配原因：楼宇节点多（每层数十个传感器）、需长期稳定运行（低功耗减少维护）、数据需集中管理（通过网关上传至楼宇管理平台）。

总结

Zigbee 无线通信模块是物联网 “低功耗广连接” 场景的核心组件，其本质是通过 “分层协议栈 + Mesh 自组网” 实现多节点可靠通信，同时以 “休眠 - 唤醒” 机制保障超低功耗。目前，它已深度渗透到智能家居、工业物联网、智能农业等领域，成为连接 “海量低功耗设备” 的关键技术之一。
