YOLO 系列算法在国产 AI 边缘盒子的完整部署流程

作者：万物纵横

发布时间：2026-02-03 10:28

阅读量：

将YOLO系列（v5/v6/v7/v8/v9等）算法部署到国产AI边缘盒子，核心是适配国产芯片的硬件架构+完成模型格式转换与优化+基于厂商专属框架开发推理工程，国产边缘盒子主流基于昇腾（Ascend）、瑞芯微（RK）、地平线（Horizon）、寒武纪等国产AI芯片，不同芯片有专属的推理框架和模型格式，整体流程可统一分为6个核心步骤，以下是全流程落地指南（含各芯片关键适配点）。

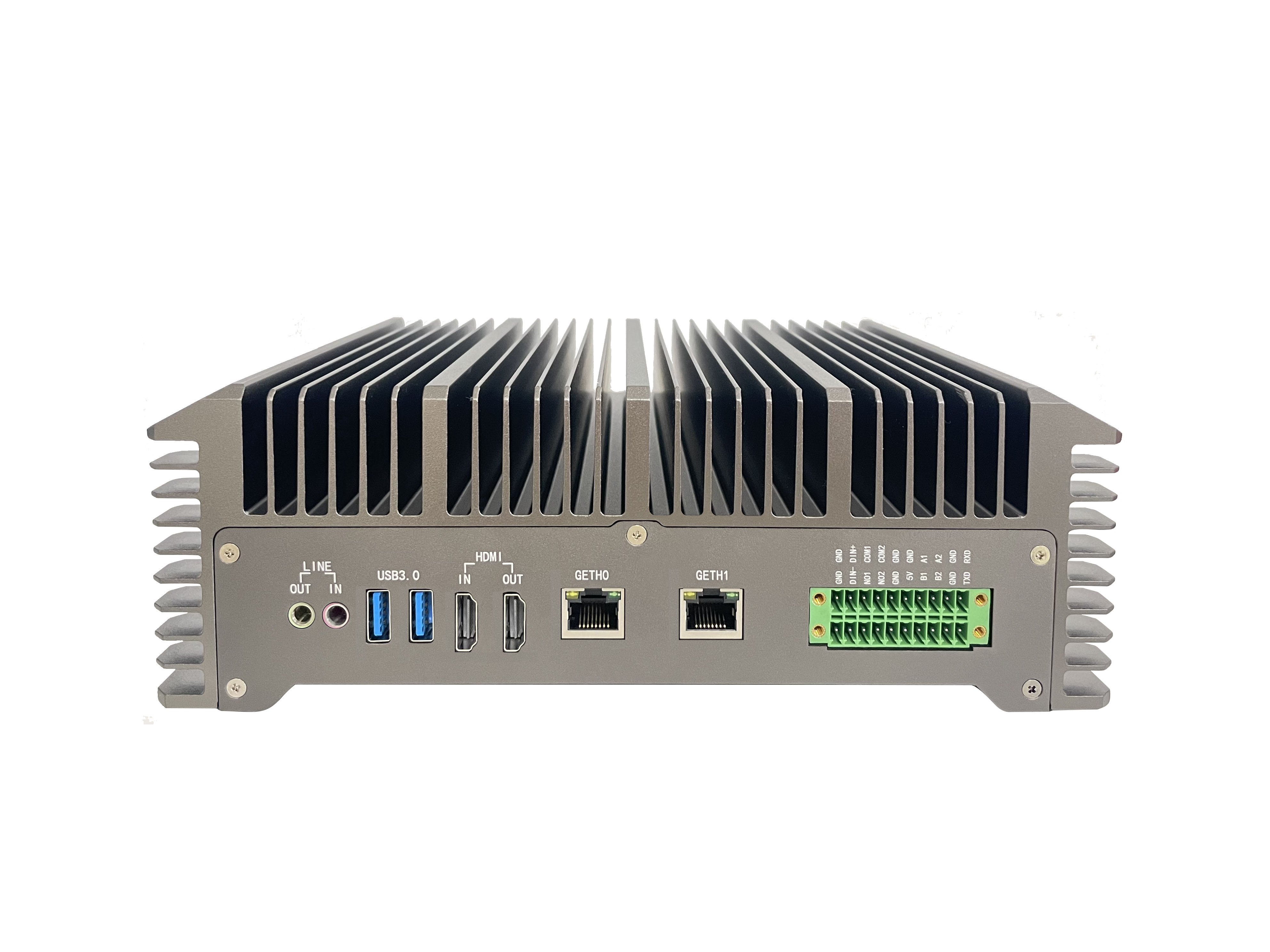

YOLO 系列算法在国产 AI 边缘盒子的完整部署流程(图1)

一、前期准备：明确硬件环境与软件依赖

部署前需先完成环境和工具的准备，核心是匹配边缘盒子的芯片型号、厂商提供的底层驱动/SDK/推理框架，这是后续所有操作的基础。

1. 硬件信息确认：从边缘盒子厂商手册中获取核心信息——芯片型号（如昇腾310B/瑞芯微RK3588/地平线X3/X6/寒武纪MLU220）、算力规格、内存/存储大小、对外接口（网口/USB/HDMI）；

2. 软件环境搭建：

开发端：建议使用Ubuntu18.04/20.04（与边缘盒子系统兼容性最好），安装Python3.8+/PyTorch1.13+/TensorFlow2.x（模型导出用）、对应芯片的开发工具包（DK）（如昇腾CANN、瑞芯微RKNN-Toolkit2、地平线Horizon Hobot Toolkit）；

设备端（边缘盒子）：预装厂商提供的底层驱动、AI框架运行时（Runtime）、依赖库（如昇腾AscendCL运行时、瑞芯微RKNN Runtime），部分盒子支持刷机烧录定制系统；

3. 基础文件准备：训练好的YOLO模型文件（.pt/PyTorch格式为主，主流YOLO均基于PyTorch开发）、数据集样本（用于模型量化校准）、YOLO模型的类别名文件（.names/.txt）。

国产主流芯片对应核心工具

国产芯片	核心推理框架	模型开发工具包	目标模型格式
昇腾Ascend	AscendCL（ACL）	CANN Toolkit	OM（离线模型）
瑞芯微RK	RKNN API	RKNN-Toolkit2	RKNN
地平线Horizon	Hobot Infer	Horizon Hobot Toolkit	BModel（二进制模型）
寒武纪Cambricon	CNML/CNRT	Cambricon PyTorch Extension	BANG

二、模型导出：将YOLO原生模型转为ONNX通用中间格式

国产AI芯片的专属工具几乎不直接支持PyTorch的.pt原生格式，需先将YOLO模型转为ONNX（Open Neural Network Exchange）格式——这是跨框架、跨平台的通用模型中间件，是连接训练框架（PyTorch）和国产芯片专属工具的核心桥梁，这一步是所有国产边缘盒子部署的通用必做步骤。

核心导出步骤（以YOLOv8为例，v5/v7/v9流程类似）

1. 加载训练好的YOLO模型：使用官方库（如ultralytics for YOLOv8、ultralytics/yolov5 for YOLOv5）加载.pt模型，确保模型为推理模式（model.ｅｖａｌ()）（关闭Dropout/BatchNorm训练层，避免推理精度损失）；

2. 构造虚拟输入张量：ONNX需要固定输入维度，需构造与模型训练时一致的输入（如3×640×640），格式为torch.randn(1, 3, h, w)（batch_size=1，边缘端推理一般为单张图推理）；

3. 执行ONNX导出：调用torch.onnx.export()函数，关键参数需注意：

opset_version：建议设为11/12/13（与国产芯片工具兼容性最好，过高易出现算子不支持）；

do_constant_folding：设为True（常量折叠，优化模型结构）；

input_names/output_names：明确输入（如["images"]）和输出节点名（如["output0"]），避免后续解析出错；

禁用动态维度：边缘端推理固定输入尺寸，需关闭dynamic_axes，避免模型格式混乱。

YOLOv8导出ONNX示例代码

from ultralytics import YOLO
import torch

# 1. 加载训练好的YOLOv8模型（推理模式）
model = YOLO("runs/detect/train/weights/best.pt")  # 你的训练模型路径
model.model.ｅｖａｌ()

# 2. 构造虚拟输入（与模型输入尺寸一致，如640×640）
input_shape = (1, 3, 640, 640)
dummy_input = torch.randn(input_shape).to("cpu")  # 边缘端多为CPU/NNPU，无需CUDA

# 3. 导出ONNX模型
onnx_save_path = "yolov8_best.onnx"
torch.onnx.export(
    model.model,
    dummy_input,
    onnx_save_path,
    opset_version=12,  # 兼容国产芯片工具的核心版本
    do_constant_folding=True,
    input_names=["images"],  # 输入节点名
    output_names=["output0"],  # 输出节点名
    dynamic_axes=None  # 固定维度，禁用动态
)
print(f"ONNX模型导出成功：{onnx_save_path}")

关键验证：检查ONNX模型有效性

导出后需验证模型是否可用，避免后续步骤报错：

import onnx

# 加载ONNX模型并检查结构
onnx_model = onnx.load(onnx_save_path)
onnx.checker.check_model(onnx_model)  # 检查模型完整性
print("ONNX模型结构无错误，导出有效！")

三、模型转换：ONNX转国产芯片专属的离线推理格式

完成ONNX模型导出后，需通过对应芯片的开发工具包（DK），将ONNX模型转为芯片专属的离线推理格式（如昇腾OM、瑞芯微RKNN、地平线BModel）。这一步是硬件适配的核心，不同国产芯片的转换工具和命令不同，需严格按照厂商手册操作，核心操作包括算子解析、硬件适配优化、离线模型生成。

主流国产芯片转换示例（核心步骤）

1. 昇腾Ascend：ONNX → OM模型（基于CANN Toolkit）

昇腾CANN工具提供atc（Ascend Tensor Compiler）命令行工具，专门用于ONNX/TF/Torch模型转OM离线模型，需指定芯片型号、输入维度：

# 昇腾ATC命令转换ONNX到OM
atc \
--model=yolov8_best.onnx \  # 输入ONNX模型路径
--framework=5 \  # 5=ONNX框架，3=PyTorch，1=TensorFlow
--output=yolov8_best_ascend \  # 输出OM模型名（无需后缀）
--input_shape="images:1,3,640,640" \  # 输入维度，与ONNX一致
--soc_version=Ascend310B \  # 边缘盒子芯片型号（如Ascend310/Ascend310B）
--log=info  # 日志级别

执行成功后生成yolov8_best_ascend.om，即为昇腾边缘盒子的可执行模型。

2. 瑞芯微RK：ONNX → RKNN模型（基于RKNN-Toolkit2）

通过Python脚本调用RKNN-Toolkit2接口，完成模型转换，支持直接加载ONNX模型：

from rknn.api import RKNN

# 初始化RKNN对象
rknn = RKNN()
# 配置模型参数（目标芯片、输入归一化）
rknn.config(
    target_platform="rk3588",  # 边缘盒子芯片型号（如rk3568/rk3588）
    mean=[0, 0, 0],  # 与YOLO训练时的归一化一致
    std=[255, 255, 255],  # YOLO一般为img/255，故std=255
    output_optimize=2  # 优化级别，2为最高
)
# 加载ONNX模型
print("开始加载ONNX模型...")
rknn.load_onnx(model="yolov8_best.onnx", input_size_list=[[3, 640, 640]])
# 构建模型（解析算子+生成RKNN中间结构）
rknn.build(do_quantization=False)  # 先不量化，生成浮点RKNN模型
# 导出RKNN模型
rknn.export_rknn("yolov8_best_rknn.rknn")
rknn.release()
print("RKNN模型转换成功！")

3. 地平线Horizon：ONNX → BModel（基于Hobot Toolkit）

地平线工具需先将ONNX模型转为ONNX精简版（删除无用算子），再通过hb_mapper命令转BModel：

# 1. 精简ONNX模型（地平线专属工具）
hb_mapper checker --model yolov8_best.onnx --input-shape images:1,3,640,640
# 2. 转换为BModel（指定芯片型号）
hb_mapper makertbin \
--model yolov8_best.onnx \
--input-shape images:1,3,640,640 \
--target-arch x3 \  # 地平线边缘盒子芯片（x3/x6/x8）
--output yolov8_best_horizon.bmodel

转换关键注意事项

1. 算子兼容性：若转换时报**“算子不支持”，需通过厂商工具的算子自定义/替换功能**解决，或降低ONNX的opset版本；

2. 输入维度严格一致：ONNX模型的输入维度必须与转换命令中指定的input_shape完全一致，否则转换失败；

3. 输出节点匹配：确保ONNX的输出节点与YOLO的推理输出对应（如检测框、置信度、类别），避免后续后处理解析出错。

四、模型优化：量化（核心）+ 裁剪 + 蒸馏，适配边缘端算力

国产AI边缘盒子的算力（一般为1~20TOPS）远低于服务器GPU，而YOLOv8/v9等模型直接以浮点32位（FP32）部署时，存在推理速度慢、内存占用高的问题，无法满足边缘端实时检测需求（如视频流30FPS）。因此模型优化是边缘端部署的必做步骤，其中量化是核心优化手段，可在小幅损失精度的前提下，将模型体积缩小4倍，推理速度提升2~5倍。

1. 核心优化：模型量化（主流为INT8量化）

量化的本质是将浮点32位（FP32）的模型权重/激活值，转换为整数8位（INT8），大幅降低计算量和内存占用，国产芯片均对INT8量化有硬件级加速支持。主流量化方式为训练后量化（PTQ，Post-Training Quantization）——无需重新训练模型，仅通过少量校准数据集（一般100~500张样本，与训练集同分布）即可完成量化，兼顾效率和落地性，是边缘端部署的首选。

量化核心步骤（通用流程，各芯片工具仅接口不同）

1. 准备量化校准集：从训练/测试集中选取100~500张代表性样本，按YOLO的预处理方式处理（缩放、归一化、转张量）；

2. 加载浮点离线模型（如FP32的RKNN/OM/BModel）；

3. 向量化工具输入校准集，执行量化校准（工具通过校准集统计浮点值的分布，确定量化映射关系）；

4. 生成INT8量化模型（如INT8的RKNN/OM/BModel），为边缘端最终部署模型。

瑞芯微RKNN INT8量化示例（核心代码片段）

from rknn.api import RKNN
import cv2
import numpy as np

# 初始化RKNN
rknn = RKNN()
rknn.config(target_platform="rk3588", mean=[0,0,0], std=[255,255,255])
rknn.load_onnx(model="yolov8_best.onnx", input_size_list=[[3,640,640]])

# 1. 准备校准集（100张样本，预处理为模型输入格式）
calib_dataset_path = "calib_images/"  # 校准集文件夹
calib_images = []
for img_name in os.listdir(calib_dataset_path)[:100]:
    img = cv2.imread(os.path.join(calib_dataset_path, img_name))
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)  # YOLO默认RGB
    img = cv2.resize(img, (640, 640))  # 缩放到模型输入尺寸
    img = img.transpose(2, 0, 1)  # HWC→CHW
    img = img / 255.0  # 归一化，与训练一致
    calib_images.append(img)

# 2. 构建并执行INT8量化（do_quantization=True，指定校准集）
rknn.build(
    do_quantization=True,
    dataset=calib_images,  # 量化校准集
    quantization_level=2  # 量化级别，2为全量量化
)

# 3. 导出INT8量化后的RKNN模型（边缘端最终部署模型）
rknn.export_rknn("yolov8_best_rknn_int8.rknn")
rknn.release()
print("INT8量化RKNN模型导出成功！")

2. 辅助优化：模型裁剪+知识蒸馏（低算力盒子必做）

若边缘盒子算力极低（如<5TOPS），可在量化前做辅助优化，进一步降低模型复杂度：

模型裁剪：删除YOLO模型中冗余的卷积层/注意力层，或减小模型宽度/深度（如YOLOv8n/nano版，专为边缘端设计）；

知识蒸馏：用大模型（如YOLOv8x）作为教师模型，训练小模型（如YOLOv8n），让小模型学习大模型的检测特征，在保证精度的前提下提升速度。

五、推理工程开发：基于厂商框架编写C/C++/Python推理代码

生成国产芯片专属的量化模型后，需在边缘盒子端基于厂商提供的推理框架API（如昇腾AscendCL、瑞芯微RKNN API、地平线Hobot Infer）编写推理代码，实现图像/视频输入→模型推理→结果后处理→检测输出的完整流程，是算法落地的核心工程步骤。

推理工程核心模块（通用流程）

无论哪种国产芯片，推理代码均包含5个核心模块，仅API调用不同：

1. 初始化推理框架：加载芯片驱动、初始化推理引擎、设置硬件参数（如推理设备为NNPU/CPU）；

2. 加载离线量化模型：将INT8的OM/RKNN/BModel模型加载到边缘盒子的内存/NNPU中；

3. 输入预处理：对摄像头/网口/USB传入的图像/视频帧做预处理，必须与YOLO训练/量化时的预处理完全一致（核心：尺寸缩放640×640、色域转换BGR→RGB、归一化img/255、维度转换HWC→CHW），否则会导致检测精度大幅下降；

4. 模型推理：将预处理后的张量传入加载的模型，调用推理API执行前向计算，得到模型原始输出（如YOLO的检测框坐标、置信度、类别概率）；

5. 输出后处理：对模型原始输出做解析，执行非极大值抑制（NMS）去除重复检测框，过滤低置信度框（如conf>0.25、iou>0.5），最终得到清晰的检测结果（框坐标、类别、置信度）；

6. 结果输出：将检测结果通过HDMI显示、网口上传、本地保存等方式输出。

瑞芯微RK3588 Python推理示例（核心代码，基于RKNN API）

以瑞芯微RK3588边缘盒子为例，加载INT8量化RKNN模型，实现USB摄像头实时检测：

import rknn.api as rknn
import cv2
import numpy as np

# YOLOv8参数配置
IMG_SIZE = 640
CONF_THRESH = 0.25  # 置信度阈值
IOU_THRESH = 0.5    # NMS IOU阈值
CLASSES = ["person", "car", "bus", ...]  # 你的模型类别名

def preprocess(img):
    """预处理：与训练/量化完全一致"""
    h, w = img.shape[:2]
    # 缩放为640×640
    img_resize = cv2.resize(img, (IMG_SIZE, IMG_SIZE))
    # BGR→RGB（YOLO默认RGB）
    img_rgb = cv2.cvtColor(img_resize, cv2.COLOR_BGR2RGB)
    # HWC→CHW
    img_chw = img_rgb.transpose(2, 0, 1)
    # 归一化：img/255
    img_norm = img_chw / 255.0
    # 增加batch维度：(3,640,640)→(1,3,640,640)
    img_input = np.expand_dims(img_norm, axis=0).astype(np.float32)
    return img_input, h, w

def postprocess(output, h_ori, w_ori):
    """后处理：解析输出+NMS+还原原始图像坐标"""
    output = output[0]  # 去除batch维度，(84,8400) for YOLOv8n (80类+4框)
    # 解析检测框：x,y,w,h → x1,y1,x2,y2
    box_xy = output[:2, :] * np.array([w_ori/IMG_SIZE, h_ori/IMG_SIZE])
    box_wh = output[2:4, :] * np.array([w_ori/IMG_SIZE, h_ori/IMG_SIZE])
    x1 = box_xy[0] - box_wh[0]/2
    y1 = box_xy[1] - box_wh[1]/2
    x2 = box_xy[0] + box_wh[0]/2
    y2 = box_xy[1] + box_wh[1]/2
    boxes = np.stack([x1, y1, x2, y2], axis=1)
    # 解析置信度和类别
    confs = output[4:5, :].squeeze()
    cls_probs = output[5:, :].T
    cls_ids = np.argmax(cls_probs, axis=1)
    scores = confs * cls_probs[np.arange(len(cls_ids)), cls_ids]

    # NMS非极大值抑制，去除重复框
    indices = cv2.dnn.NMSBoxes(boxes.tolist(), scores.tolist(), CONF_THRESH, IOU_THRESH)
    if len(indices) == 0:
        return []
    # 筛选最终检测结果
    final_boxes = boxes[indices]
    final_scores = scores[indices]
    final_cls = cls_ids[indices]
    return list(zip(final_boxes, final_scores, final_cls))

def main():
    # 1. 初始化RKNN引擎
    rknn_model = rknn.RKNN()
    # 2. 加载INT8量化RKNN模型
    ret = rknn_model.load_rknn("yolov8_best_rknn_int8.rknn")
    if ret != 0:
        print("模型加载失败！")
        return
    # 初始化推理环境
    ret = rknn_model.init_runtime(target="rk3588")
    if ret != 0:
        print("推理引擎初始化失败！")
        return
    # 打开USB摄像头（设备号0）
    cap = cv2.VideoCapture(0)
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, 1280)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 720)

    while cap.isOpened():
        ret, frame = cap.read()
        if not ret:
            break
        # 3. 输入预处理
        img_input, h_ori, w_ori = preprocess(frame)
        # 4. 模型推理
        outputs = rknn_model.inference(inputs=[img_input])
        # 5. 输出后处理
        det_results = postprocess(outputs[0], h_ori, w_ori)
        # 绘制检测结果
        for box, score, cls_id in det_results:
            x1, y1, x2, y2 = box.astype(int)
            cv2.rectangle(frame, (x1, y1), (x2, y2), (0, 255, 0), 2)
            cv2.putText(frame, f"{CLASSES[cls_id]}:{score:.2f}",
                        (x1, y1-10), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0,255,0), 2)
        # 显示结果
        cv2.imshow("YOLOv8 RK3588 Detection", frame)
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break
    # 释放资源
    cap.release()
    cv2.destroyAllWindows()
    rknn_model.release()

if __name__ == "__main__":
    main()

开发关键注意事项

1. 预处理一致性：这是保证检测精度的核心，尺寸、归一化、色域转换必须与训练/量化阶段完全一致；

2. 后处理适配：不同YOLO版本的输出格式不同（如YOLOv5是(25200,85)，YOLOv8是(84,8400)），需针对性解析；

3. 硬件加速：调用芯片的NNPU硬件推理（而非CPU），否则推理速度会大幅下降（国产芯片的API默认优先使用NNPU）；

4. 资源管理：推理结束后需释放模型、摄像头、内存等资源，避免边缘盒子内存泄漏。

六、部署与测试：烧录程序到边缘盒子，验证性能与精度

完成推理代码开发后，将量化模型文件+推理代码+依赖库部署到边缘盒子，并进行全面测试，确保满足实际应用需求。

1. 程序部署（主流方式）

1. 本地拷贝：通过U盘/移动硬盘将文件拷贝到边缘盒子的本地存储（如EMMC/SD卡）；

2. 网络传输：通过SCP/FTP将开发端的文件上传到边缘盒子（需保证开发端与盒子在同一局域网）；

# SCP上传示例：将本地模型和代码传到边缘盒子（用户名：root，IP：192.168.1.100）
scp yolov8_best_rknn_int8.rknn root@192.168.1.100:/home/
scp yolo_detect.py root@192.168.1.100:/home/

3. 刷机烧录：若需批量部署，可将推理程序、模型、系统打包为镜像，通过厂商工具刷机烧录到边缘盒子。

2. 运行推理程序

在边缘盒子的终端中，进入程序目录，执行推理代码：

# 瑞芯微RK3588运行Python推理程序
cd /home/
python3 yolo_detect.py

若为C/C++开发的程序，需先交叉编译（开发端），再在盒子端执行可执行文件：

# 交叉编译（以瑞芯微为例，使用厂商提供的交叉编译工具链）
aarch64-linux-gnu-g++ yolo_detect.cpp -o yolo_detect -lrknn_api -lopencv_core -lopencv_highgui
# 盒子端执行
./yolo_detect

3. 核心测试指标（边缘端部署关键）

需同时验证性能和精度，缺一不可，确保满足实际应用的实时性和检测要求：

（1）性能测试：推理速度（核心指标）

关键指标：单帧推理延迟（ms/帧）、帧率（FPS）（边缘端实时检测一般要求≥15FPS，视频监控要求≥30FPS）；

测试方法：在推理代码中添加计时功能，统计1000帧的平均推理时间；

import time
start_time = time.time()
outputs = rknn_model.inference(inputs=[img_input])  # 推理计时
infer_time = (time.time() - start_time) * 1000  # 转换为毫秒
fps = 1 / (infer_time / 1000)
print(f"单帧推理延迟：{infer_time:.2f}ms，帧率：{fps:.2f}FPS")

优化方向：若帧率不足，可降低模型输入尺寸（如416×416）、进一步量化/裁剪模型、关闭不必要的后处理操作。

（2）精度测试：检测准确率

关键指标：mAP@0.5（目标检测通用指标，IOU=0.5时的平均精度），需保证量化后的模型精度与浮点模型相比，精度损失≤5%（可接受范围）；

测试方法：用标准测试集（如COCO/自定义测试集）在边缘盒子上推理，统计检测结果的mAP@0.5，与训练时的浮点模型mAP对比；

精度优化：若精度损失过大，可增加量化校准集的样本数量、提高量化校准集的代表性、降低量化级别（如从INT8改为FP16）。

4. 问题排查（常见故障）

1. 模型加载失败：检查模型格式是否与芯片匹配、模型文件是否损坏、推理框架运行时是否安装正确；

2. 推理速度慢：确认使用NNPU推理（而非CPU）、检查模型是否为INT8量化版本、输入尺寸是否过大；

3. 检测精度低：排查预处理是否与训练一致、量化校准集是否代表性不足、置信度/NMS阈值设置是否合理；

4. 程序崩溃：检查边缘盒子的内存/算力是否足够、资源是否释放、代码是否存在语法/逻辑错误。

总结

YOLO系列算法部署到国产AI边缘盒子的核心流程可概括为6步：环境准备→ONNX模型导出→芯片专属模型转换→模型量化优化→推理工程开发→部署测试，其中3个关键核心点决定部署成败：
