存算一体的漫界 M50，是如何让 LQ50 M.2 卡在小体积下实现 160TOPS 算力？

LQ50 是标准 M.2 2280（22mm×80mm）小卡，靠M50 第二代 SRAM-CIM 存内计算 + 天璇 IPU 架构 + 板级紧凑设计 + 全栈软件优化四大维度，在口香糖体积突破传统 NPU/GPU 面积瓶颈，用≤13W 功耗跑出 160TOPS 算力。

一、底层：第二代 SRAM-CIM 存算一体，从架构砍掉数据搬运损耗（核心）

传统冯诺依曼架构：计算核与存储分离，权重 / 特征数据反复在片上 SRAM→片外 DDR 来回搬运，70% 以上功耗浪费在数据传输，挤占芯片面积、限制算力密度。

M50 采用深度改造 SRAM 阵列的 CIM 存内计算（非近存）：

1. 存储单元内置乘法累加电路：权重直接存在 SRAM 存储位里，在存储阵列内部完成矩阵乘加运算，数据不用搬出存储区，数据搬运量下降 90%+，同等芯片面积算力密度提升 5~10 倍；

2. 双端口并行架构：权重加载、矩阵计算两个动作同步进行，不用串行等待数据载入，硬件利用率翻倍，同等硅面积跑出更高峰值 TOPS；

3. SRAM 存算 + 外置 LPDDR5 分层：高频算子常驻片上 CIM-SRAM，大模型权重放板载 LPDDR5（LQ50 标配 12GB、最大扩容 48GB，192bit 位宽、153.6GB/s 带宽），兼顾瞬时算力与超大参数存储，不用占用昂贵芯片裸片面积。

M50 裸片仅 20×23mm，算力密度远超同尺寸传统 ASIC，天然适配 M.2 狭小 PCB 空间。

二、算力内核：自研天璇第二代 IPU 弹性计算架构，拉高峰值算力上限

1. 比特级弹性稀疏加速：传统 GPU 需要整块数据全零才能稀疏提速；M50 按单个 bit 零值自适应跳过无效运算，大模型稀疏场景最高额外 + 160% 算力增益，轻松摸到 160TOPS 峰值；

2. 多精度原生硬件通路：硬件原生支持 INT8/INT16/bFP16/FP32 混合运算，INT8 专门对齐 160TOPS 标称算力，bFP16 可达 100TFLOPS 浮点，不用额外硬件电路堆砌多精度单元，节省芯片面积；

3. 分级功耗域设计：多电源轨分区供电，算力模块、内存、接口分区独立调压，峰值瞬间拉满 160TOPS、常态 10W 典型功耗，M.2 狭小散热空间无需大功率散热方案。

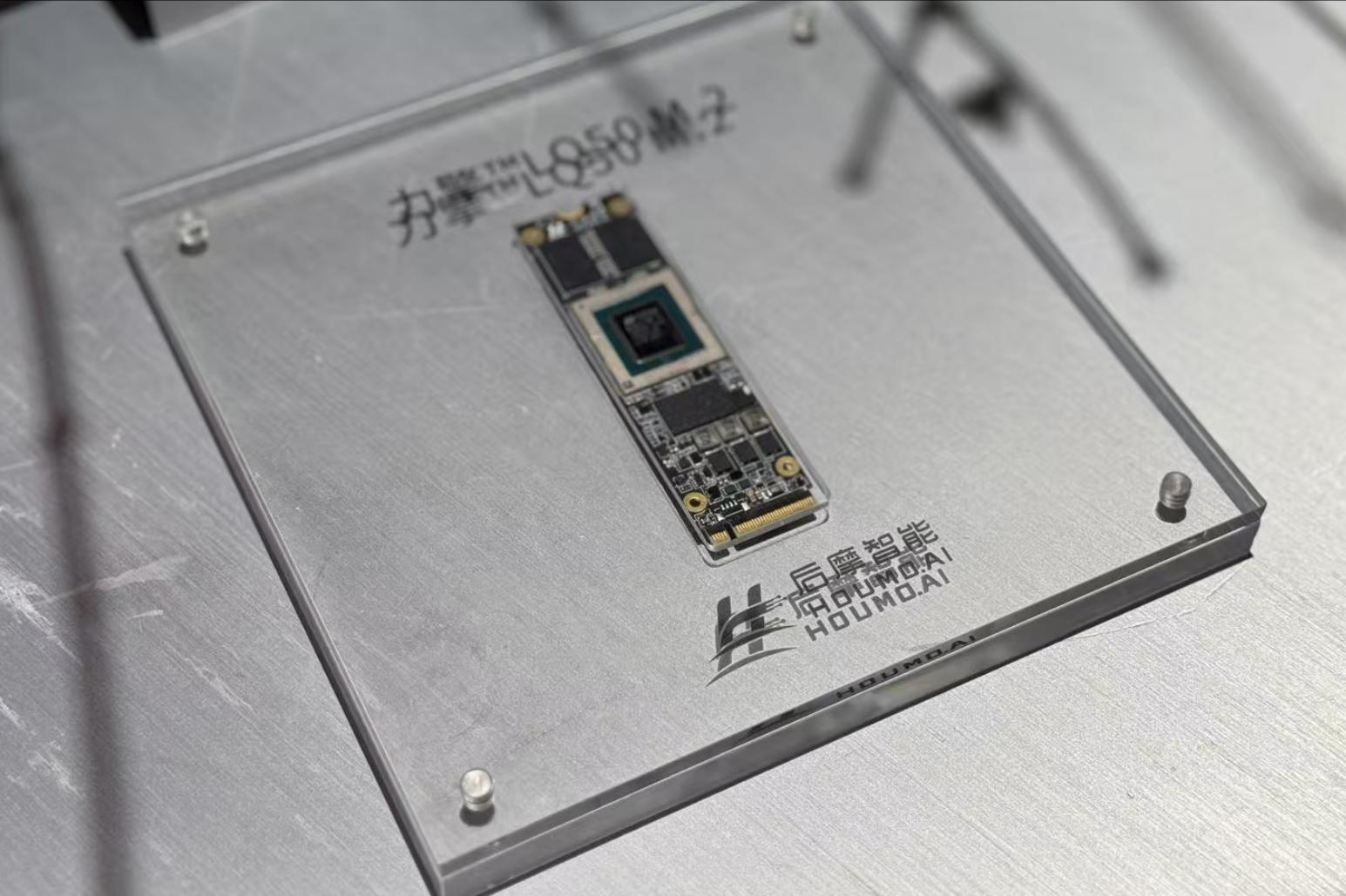

三、LQ50 M.2 板卡硬件紧凑化设计，小尺寸塞下全套算力

M.2 2280 板型（厚 3.3mm）极限布局优化：

1. M50 芯片居中贴装：取消冗余电源 / 占位元器件，LPDDR5 颗粒紧贴芯片左右排布，缩短内存走线、降低信号损耗，在 22mm 宽度内放下主控 + 多颗 DDR；

2. PCIe4.0×4 M-key 精简接口：只用高速 PCIe4.0 做主机互联，省去多余外设总线，PCB 腾出空间布置电源与散热铜皮；

3. 被动 / 超薄定制散热：得益于 M50 典型功耗仅 10W、满载≤13W，M.2 狭小空间靠超薄金属散热片即可控温，不用风扇挤占板卡体积。

四、软件：后摩大道全栈编译器，硬件算力全额释放

1. 算子架构专属编译：编译器自动匹配 CIM 存算排布规则，把模型权重按 SRAM 阵列粒度切分，最大化利用存内计算单元，避免硬件算力闲置；

2. 模型自动量化 + 权重压缩：自动优化 INT8 量化、权重稀疏，不用人工调参，让硬件稳定跑满 160TOPS 额定算力；

3. 大模型显存调度优化：自动拆分超大模型至片上 CIM + 板载 LPDDR，小卡也能本地跑 7B~35B 大模型，硬件资源利用率拉满。

补充：算力换算逻辑（160TOPS 由来）

TOPS = 每秒 INT8 乘加运算次数，M50 靠 CIM 并行阵列 + 弹性加速，单芯片 INT8 峰值运算 = 160 万亿次 / 秒，完整落地在 LQ50 M.2 2280 小体积规格内，实现同尺寸传统 NPU（普遍 10~30TOPS）5 倍以上算力密度。
