"无量化坐标+双线性插值"——Mask R-CNN之RoIAlign操作详解

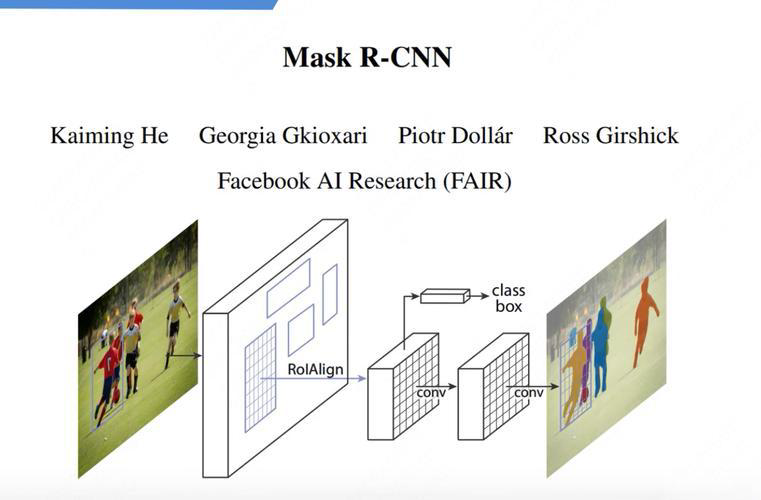

RoIAlign 的核心目标是：将任意大小的 RoI（候选框），精准映射到特征图上，并提取出固定大小的特征块（如 7×7），且整个过程不丢失空间位置精度，为后续 Mask 分支提供 “像素级对齐” 的特征支持。

一、先搞懂：为什么需要 RoIAlign？（RoIPooling 的致命缺陷）

在 Mask R-CNN 之前，Faster R-CNN 使用RoIPooling处理 RoI，但 RoIPooling 存在 “两次强制量化”，导致特征图与原图目标的位置严重偏移 —— 这对 “检测” 影响不大（目标框允许小误差），但对 “分割” 是致命的（像素级定位不能有偏差）。

RoIPooling 的两次量化误差（以 “原图→特征图→7×7 特征块” 为例）

假设场景：原图尺寸 800×800，Backbone 步长 32（即特征图尺寸 = 800/32=25×25），某 RoI 在原图的坐标为（x1=100, y1=120, x2=300, y2=360），需提取 7×7 的特征块。

第一次量化：RoI 映射到特征图时的坐标取整

RoI 在特征图上的坐标需按 “原图坐标 / 步长” 计算，即：

特征图上 RoI 坐标 = (100/32, 120/32, 300/32, 360/32) = (3.125, 3.75, 9.375, 11.25)

RoIPooling 会直接将浮点数取整为整数：(3, 3, 9, 11)，导致 RoI 在特征图上的位置偏移了 0.125~0.75 个像素，对应原图偏移 3.125~24 个像素（0.125×32=4，0.75×32=24）。

第二次量化：划分 bin 并取最大值时的精度丢失

需将特征图上的 RoI（尺寸 6×8，x 方向 9-3=6，y 方向 11-3=8）划分为 7×7 的 “bin”（每个 bin 是一个子区域），但 6 无法被 7 整除（6/7≈0.857），RoIPooling 会强制将 bin 尺寸取整为 1，导致部分 bin 重叠、部分 bin 缺失，进一步丢失空间细节。

最终结果：RoIPooling 输出的 7×7 特征块，与原图目标的像素位置对应关系混乱，用这种特征生成的 Mask 会出现 “边缘模糊”“漏分割” 等问题 —— 这就是 RoIAlign 要解决的核心痛点。

二、RoIAlign 的核心操作步骤（四步实现精准对齐）

RoIAlign 完全摒弃 “量化取整”，通过 “浮点数坐标保留 + 双线性插值采样”，实现从 RoI 到固定尺寸特征块的精准映射。仍以 “原图 800×800→特征图 25×25→提取 7×7 特征块” 为例，步骤如下：

步骤 1：计算 RoI 在特征图上的精确坐标（无量化）

首先根据 Backbone 的步长（如 32），将原图中的 RoI 坐标（浮点数）直接映射到特征图上，不做任何取整。

假设原图 RoI 坐标为（x1, y1, x2, y2），步长为 s，则特征图上的 RoI 坐标为：

(x1/s, y1/s, x2/s, y2/s)

沿用上文例子，映射后坐标为（3.125, 3.75, 9.375, 11.25），保留浮点数，不偏移。

步骤 2：计算每个 bin 的精确尺寸（无强制取整）

将特征图上的 RoI（尺寸：w=9.375-3.125=6.25，h=11.25-3.75=7.5）划分为固定数量的 bin（如 7×7），每个 bin 的尺寸为 “RoI 尺寸 /bin 数量”，保留浮点数。

x 方向每个 bin 宽度：w_bin = 6.25 / 7 ≈ 0.8929

y 方向每个 bin 高度：h_bin = 7.5 / 7 ≈ 1.0714

此时每个 bin 的尺寸是精确的浮点数，避免了 RoIPooling 的 “强制均分” 误差。

步骤 3：在每个 bin 内采样 4 个精确点（空间细节保留）

为了保留 bin 内的空间特征细节，RoIAlign 会在每个 bin 内均匀采样 4 个点（这是 Mask R-CNN 的默认设置，也可调整为更多点），每个采样点的坐标是精确的浮点数，而非整数。

以 “第 i 行第 j 列的 bin” 为例，采样点的坐标计算方式：

先确定该 bin 在特征图上的左上角坐标（x_bin, y_bin）：

x_bin = 3.125 + j × w_bin（j 从 0 到 6，对应 7 个 bin）

y_bin = 3.75 + i × h_bin（i 从 0 到 6，对应 7 个 bin）

在 bin 内均匀分布 4 个采样点，位置为：

点 1：(x_bin + 0.25×w_bin, y_bin + 0.25×h_bin)

点 2：(x_bin + 0.75×w_bin, y_bin + 0.25×h_bin)

点 3：(x_bin + 0.25×w_bin, y_bin + 0.75×h_bin)

点 4：(x_bin + 0.75×w_bin, y_bin + 0.75×h_bin)

这样 4 个点覆盖了 bin 的 “四角区域”，能完整保留 bin 内的特征分布。

步骤 4：用双线性插值计算采样点的特征值（精准取值）

采样点的坐标是浮点数（如 x=3.5, y=4.2），而特征图的像素是整数坐标（如 (3,4)、(3,5)、(4,4)、(4,5)），因此需要通过双线性插值，计算该浮点数坐标对应的 “虚拟特征值”—— 这是 RoIAlign 精准性的核心。

双线性插值的原理（简化）：

对于一个浮点数坐标 (x, y)，找到其周围最近的 4 个整数坐标像素（如 (x0,y0)、(x0,y1)、(x1,y0)、(x1,y1)），根据这 4 个像素的特征值，结合 (x,y) 与它们的距离权重，计算出 (x,y) 的特征值。公式如下：

value(x,y) = (1-u)(1-v)×v00 + u(1-v)×v10 + (1-u)v×v01 + uv×v11

其中：

u = x - x0（x 与 x0 的距离，0<u<1）

v = y - y0（y 与 y0 的距离，0<v<1）

v00~v11 是 4 个周围像素的特征值

通过双线性插值，每个采样点都能得到 “精准的特征值”，而非 RoIPooling 的 “粗暴取整”。

步骤 5：对每个 bin 的 4 个采样点取最大值（生成 bin 特征）

计算完每个 bin 内 4 个采样点的特征值后，取这 4 个值中的最大值，作为该 bin 的最终特征值。

7×7 个 bin 就对应 7×7 个特征值，最终生成 “与原图 RoI 精准对齐” 的 7×7 特征块 —— 这就是 RoIAlign 的输出，可直接输入到分类、回归、Mask 三个分支。

三、RoIAlign 的关键设计：为什么能实现 “精准对齐”？

无量化坐标：从 RoI 映射到特征图，再到 bin 划分、采样点定位，全程保留浮点数，彻底消除 RoIPooling 的 “两次量化误差”。

固定采样点：每个 bin 采样 4 个点，确保不遗漏空间细节，避免 “单个点采样” 的随机性或 “全局取最大” 的粗糙性。

双线性插值：解决 “浮点数采样点” 与 “整数特征图像素” 的匹配问题，让每个采样点的特征值都能精准反映对应位置的信息。

四、RoIAlign vs RoIPooling：核心差异与效果对比

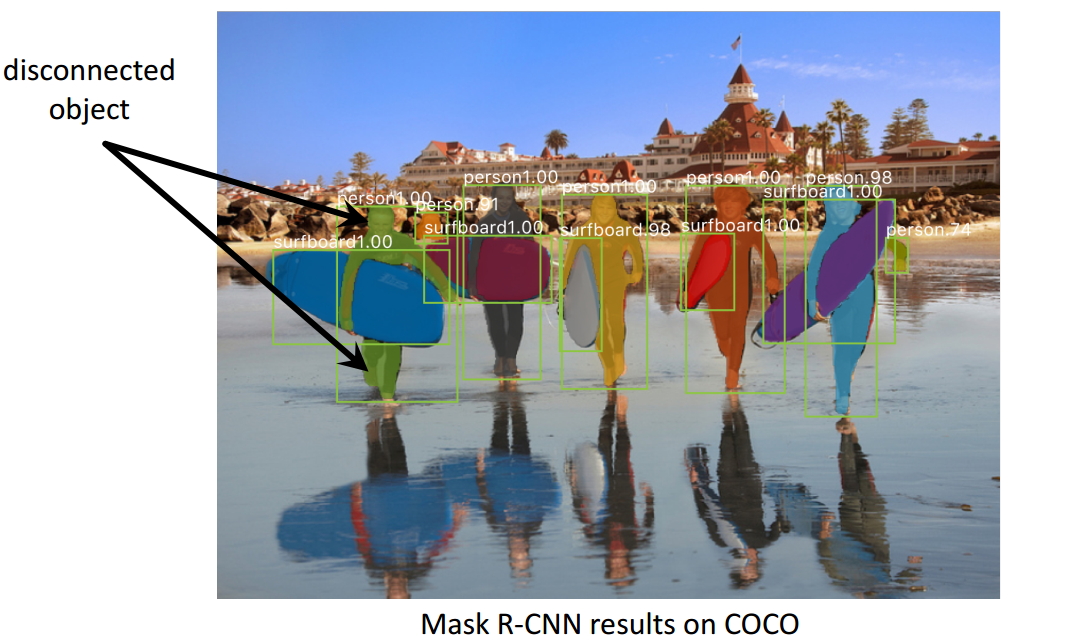

在 COCO 数据集上的实测显示：使用 RoIAlign 的 Mask R-CNN，实例分割的 mAP（平均精度）比用 RoIPooling 的版本提升了12.3%，尤其是小目标分割的召回率提升更明显（从 58%→72%）。

五、总结：RoIAlign 的本质与价值

RoIAlign 的本质不是 “复杂的新算法”，而是 “对细节的精准优化”—— 它通过消除 “量化误差” 和 “粗糙采样”，让特征图与原图目标的空间位置 “一一对应”，从而为 Mask 分支提供了 “能精准定位像素” 的基础特征。

没有 RoIAlign，Mask R-CNN 的分割精度会下降到无法实用；有了 RoIAlign，它才成为 “检测 + 分割” 领域的经典标杆。
