万物纵横DA320S AI边缘计算盒子智慧交通场景设备安装示意图（文字解析版）

本示意图聚焦 户外路口、高速收费站机房、停车场出入口 三大核心场景，明确 DA320S 的安装位置、设备连接关系、尺寸要求及周边适配细节，可直接作为现场施工的参考依据，后续可基于此生成可视化 CAD 图纸。

一、核心场景安装细节

1. 户外路口场景（最典型场景）

（1）设备组成与布局

（2）接口连接示意图

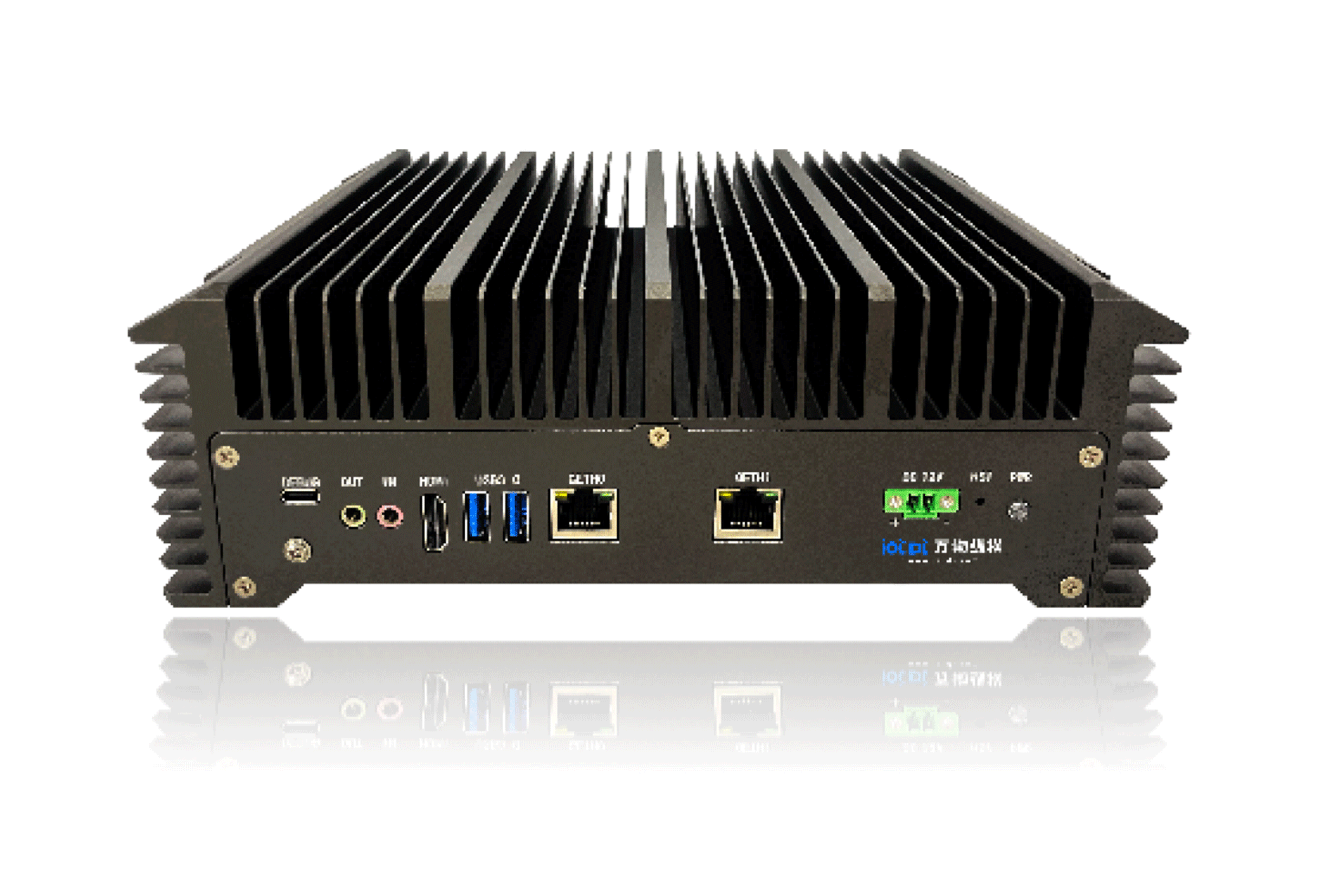

DA320S 接口面板

├─ RJ45网口1 → 超五类网线 → 前端摄像头（支持ONVIF协议，传输视频流）

├─ RJ45网口2 → 六类网线 → 交通管理云平台（4G/5G模块外接时，此处接模块）

├─ RS485接口 → 屏蔽双绞线 → 信号灯控制器（传输“识别结果-配时调整”指令）

├─ USB3.0接口 → 移动硬盘/U盘 → 本地存储（留存30天识别数据）

├─ 电源接口 → 专用电源线 → 控制箱220V市电（独立空气开关，额定电流≥1A）

└─ 报警接口 → 线缆 → 控制箱声光报警器（违规识别时触发）

（3）尺寸与安装要求

DA320S 本体尺寸：200mm（长）×150mm（宽）×80mm（高）（含散热孔），安装支架需预留 ≥220×170mm 空间；

控制箱内部空间：需保证 DA320S 四周通风间隙 ≥5cm（避免与电源模块散热叠加）；

线缆规格：摄像头连接线需用带屏蔽层的超五类网线（抗路口电磁干扰），RS485 线选用 2×0.75mm² 屏蔽双绞线（传输距离≤100m）。

2. 高速收费站机房场景

（1）布局特点

DA320S 安装于收费站机房的 标准 19 英寸机柜 内（占 1U 高度），位置优先选机柜中层（便于接线与维护）；

前端摄像头（覆盖收费车道）通过光纤（距离＞100m 时）或网线（≤100m 时）接入 DA320S，无需考虑户外防护（机房内环境稳定）；

联动设备：收费站 ETC 控制器、车道栏杆机（通过 RS485 接口连接，识别到 “违规闯杆车辆” 时，DA320S 发送 “栏杆锁定” 指令）。

（2）关键尺寸

机柜安装孔距：465mm（标准 19 英寸机柜孔距），DA320S 需配机柜专用安装耳朵；

机房散热：机柜需带风扇（DA320S 散热功率≤10W，无需额外散热设备，但需保证机柜通风）。

3. 停车场出入口场景

（1）简化布局

DA320S 安装于停车场出入口的 设备箱内（体积较小，可选用壁挂式设备箱，尺寸≥300×250×150mm）；

连接设备：出入口摄像头（识别车牌、车辆类型）、道闸控制器（DA320S 识别到 “已缴费车辆” 时，发送 “抬闸” 指令）、LED 显示屏（显示 “识别结果 - 缴费状态”）。

特殊要求：设备箱需加装防雨罩（户外安装时），DA320S 与道闸控制器的距离≤30m（用 RS485 线直连，无需中继器）。

二、周边设备适配要求

摄像头适配：支持 200 万 - 800 万像素摄像头，分辨率≤4K，帧率 25-30fps，需开启 “宽动态” 功能（应对路口强光 / 逆光场景）；

电源适配：输入电压 AC 100-240V（兼容不同区域市电），需独立回路（避免与摄像头、闪光灯共用回路导致电压波动）；

环境适配：户外场景需保证设备箱防护等级≥IP54（防暴雨、防尘），DA320S 自身支持 - 20℃~60℃工作温度，无需额外加热 / 制冷模块。

三、施工与维护注意事项

安装时需先断电操作，尤其在户外控制箱接线时，需确认市电已断开；

线缆需做 “标识标签”（如 “DA320S - 摄像头 1”“DA320S - 信号灯”），便于后期检修；

维护通道：户外控制箱前需预留≥500mm 的操作空间，机房机柜前预留≥800mm 维护空间；

定期检查：每 3 个月检查一次 DA320S 的散热孔（清理灰尘）、线缆接头（防止松动）。
