一文读懂BM1688核心板：从刷机教程到行业应用全覆盖

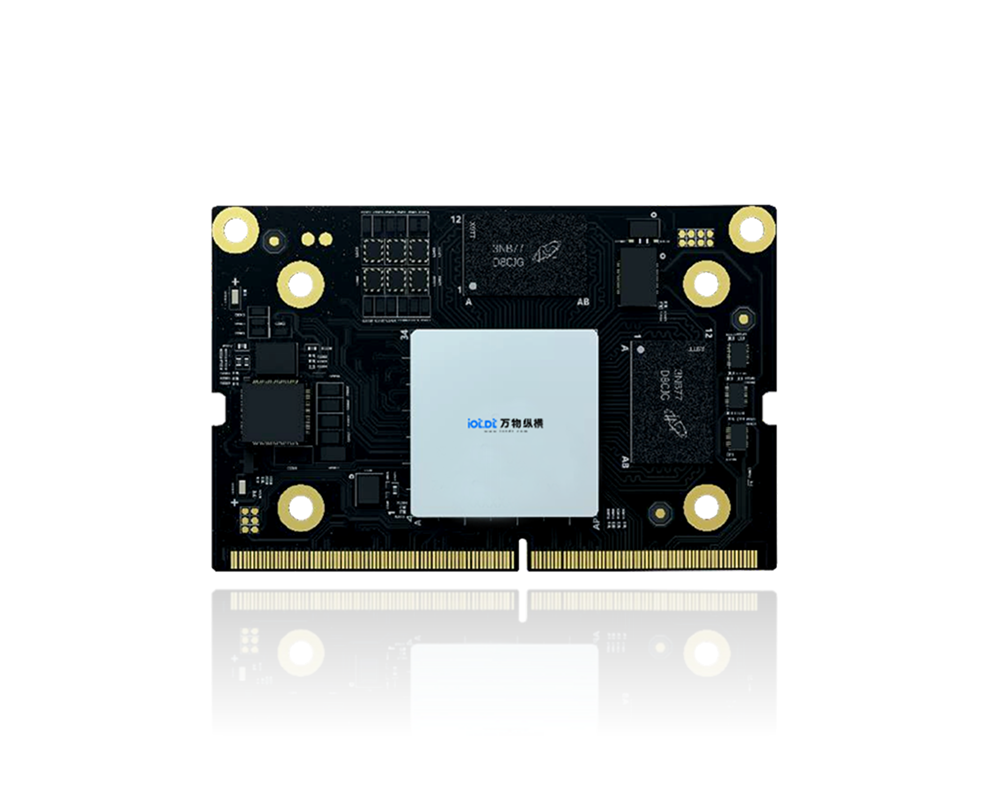

一、核心板硬件基础

BM1688是算能 (SOPHON) 推出的高集成边缘 TPU 处理器，作为核心板广泛应用于 AI 边缘计算设备。

核心规格：

处理器：8 核 ARM Cortex-A53 (1.6GHz) + 专用神经网络加速引擎 TPU；

算力：INT8 峰值 16 TOPS，INT4 高达 32 TOPS；

内存：8GB LPDDR4X(4266Mbps)；

存储：32GB eMMC 5.1；

视频能力：16 路 1080P@30fps 解码，10 路 1080P@30fps 编码；

图像处理：支持 4Kp60 ISP，HDR 宽动态、3D 降噪、3A (自动对焦 / 曝光 / 白平衡)；

接口：PCIE 3.0、USB3.0、HDMI 2.0、MIPI-CSI、CAN FD 等；

二、刷机教程：两种方式任选

1. SD 卡刷机（推荐）

准备工作：

一张≥1GB 的 TF 卡，格式化为 FAT32 (MBR 分区)；

下载官方刷机包 (sdcard.tgz)；

操作步骤：

解压刷机包到 TF 卡根目录；

断开 BM1688 电源，插入 TF 卡；

连接串口终端 (推荐使用)；

上电启动，观察串口输出刷机进度 (约 3 分钟)；

完成后按提示拔掉 TF 卡并重启；

注意：会清除 eMMC 所有数据，首次启动需等待系统初始化；

2. USB 烧录（适用于系统崩溃）

准备工作：

Windows 电脑、Type-C 数据线；

USB 烧录工具 (位于 SDK 的 build/tools/bm1688/usb_dl)；

短接跳线 (J2503 右侧两脚)；

操作步骤：

安装 USB 驱动；

将固件放入指定目录 (fw)；

执行命令：usb_dl.exe -c cv186x -s ubuntu -i ../fw；

连接设备，重新上电；

观察工具输出直至完成；

三、开发环境搭建

SDK 获取：

官网下载：https://developer.sophgo.com；

使用 repo 工具拉取源码：

repo sync

环境配置：

推荐 Ubuntu 20.04 系统；

安装依赖：sudo apt-get install build-essential ninja-build ...；

导入 Docker 镜像 (可选)：docker load -i bm1688_docker.tar；

四、模型开发与部署流程

1. 模型转换（以 PyTorch 为例）

步骤：

将 PyTorch 模型转为 ONNX 格式；

使用 TPU-MLIR 工具将 ONNX 转为 BM1688 专用 BModel：

sophon-mlir --model input.onnx --target bm1688 --output output.bmodel

量化优化 (可选)：生成 INT8 模型，提升性能降低功耗；

2. 应用开发框架

BM1688 软件开发栈：

底层：BMLIB (设备管理、内存分配、数据传输)；

中层：SOPHON SDK (包含驱动、编译器、推理库)；

上层：支持 PyTorch、TensorFlow、ONNX 等主流框架；

开发步骤：

加载 BModel 到内存；

分配输入 / 输出缓冲区；

数据预处理 (如归一化、resize)；

执行推理；

结果后处理 (如 NMS、分类)；

五、行业应用全景

1. 智慧安防

应用场景：

视频监控分析：实时人脸检测、行为识别、周界防范；

智能摄像头：支持 16 路视频流同时分析，异常事件自动预警；

平安城市：高密度部署，支持 120 路高清视频集中分析；

2. 智慧交通

典型应用：

违章检测：闯红灯、压线、逆行等行为自动识别；

智能卡口：车牌识别、车型分类，通行数据统计；

辅助驾驶：ADAS 系统，实时路况分析；

3. 工业视觉质检

应用亮点：

产线检测：零件缺陷识别、尺寸测量、装配完整性检查；

智能产线：结合机器人实现自动化分拣和质量控制；

设备监控：通过视觉分析预测设备故障，减少停机时间；

4. 智慧商业

落地案例：

客流分析：统计人数、热点区域识别、顾客行为分析；

新零售：智能货架 (缺货提醒)、自助结算 (防损)；

商业洞察：消费者画像构建，优化营销策略；

5. 其他创新应用

多样化场景：

智慧医疗：医学影像辅助诊断；

智慧农业：作物生长监测、病虫害识别；

智能家居：多模态交互 (语音 + 视觉)，安防监控；

无人机：实时图传分析，自动避障；

六、性能优化技巧

1. 模型优化

关键策略：

量化：使用 INT8/INT4 精度替代 FP32，提升 2-4 倍性能，降低功耗；

模型剪枝：去除冗余权重，减小模型体积，提升推理速度；

算子融合：将多个操作合并为一个，减少内存访问；

2. 硬件调优

实用技巧：

内存分配：使用 SoC 模式内存修改工具优化 NPU/VPU 内存划分；

多核心绑定：将计算负载分配到多个 TPU 核心，提升并行度；

频率调整：根据任务特性动态调节 CPU/TPU 频率，平衡性能与功耗；

七、总结与展望

BM1688 核心板凭借 16 TOPS 的强大算力和全面的多媒体处理能力，已成为国产 AI 边缘计算领域的重要选择。从刷机入门到行业应用，它提供了完整的技术链路，特别适合对实时性、功耗和成本有严格要求的边缘 AI 场景。
