摄像头 RTSP 对接 6TOPS 算力盒子（RK3588 主流 6TOPS NPU）全实操手册

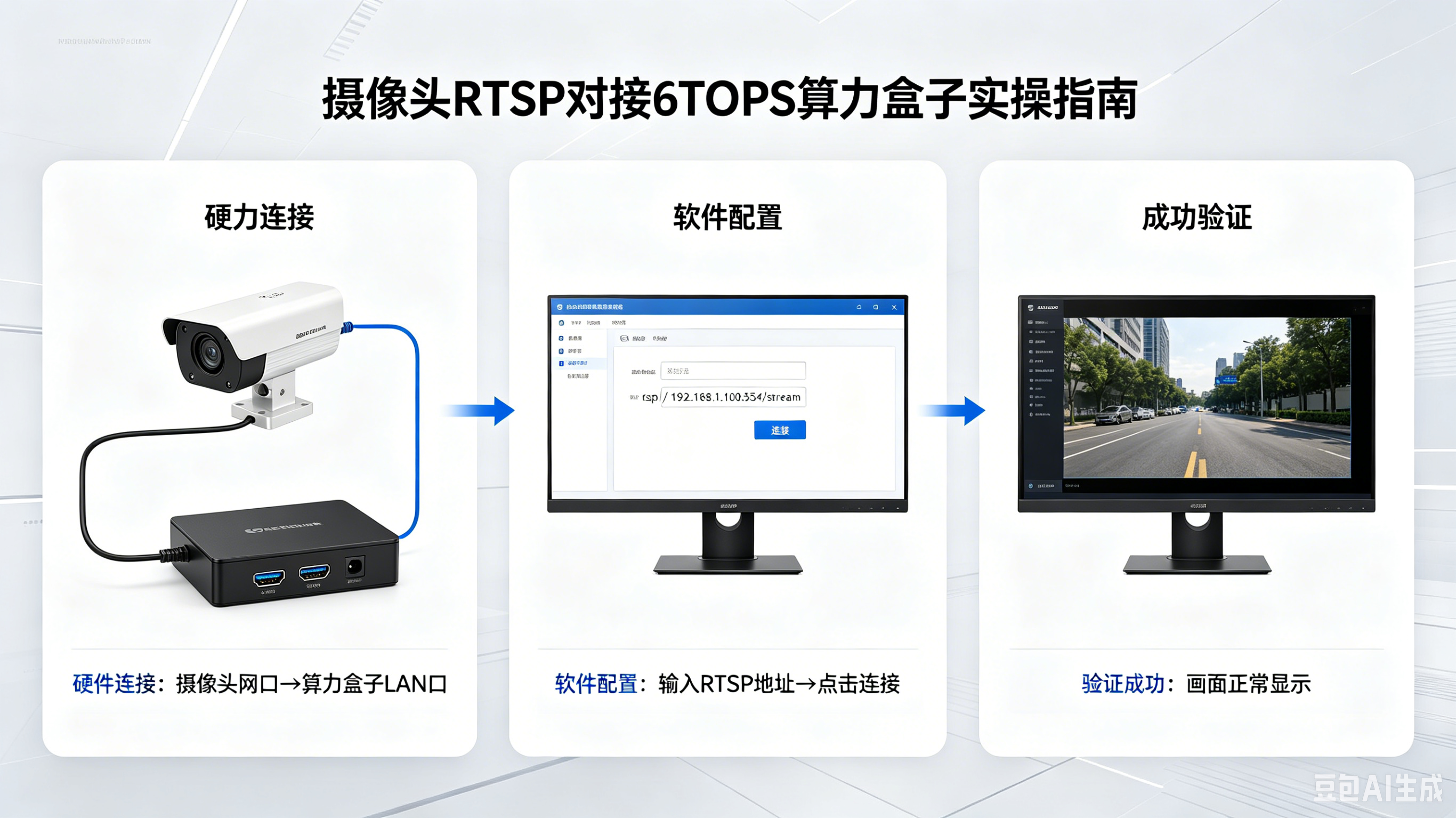

适用：RK3588 工业算力盒（NPU 标称 6TOPS@INT8）、海康 / 大华 / 宇视 IPC、H264/H265 摄像头，整套链路：RTSP 拉流→硬件解码→NPU 推理→结果输出 / 告警 / 二次 RTSP 推流。

一、前期准备（硬件 + 网络 + 参数）

1. 硬件清单

6TOPS 算力盒：RK3588（标配 6TOPS INT8 NPU、VPU 硬解 H264/H265 4K）、双网口最佳（LAN1 上网、LAN2 接监控交换机）

POE 网络 IPC（海康 / 大华）、千兆交换机、PC 调试电脑

2.IP 网段规划（必做，90% 对接失败是网段不通）

1. 摄像头：静态 IP 192.168.1.XX，网关192.168.1.1，子网 [255.255.255.0](255.255.255.0)

2. 算力盒网口 2（接监控交换机）：静态 IP 192.168.1.100（同摄像头网段）；网口 1 配置办公网 IP 用于远程管理

3. PC 调试网卡：同网段192.168.1.X，关闭防火墙

3. 获取摄像头 RTSP 地址（关键）

默认端口 554，优先 TCP 拉流，避免 UDP 丢包卡顿

4. 盒子系统环境（RK3588 原厂 Ubuntu/Debian）

预装依赖（出厂精简系统手动安装）

# 更新源+安装流媒体+推理依赖

sudo apt update && sudo apt install gstreamer1.0* ffmpeg python3-opencv build-essential

# RKMP硬解码库（RK3588专用，实现VPU硬件解码，降CPU占用）

sudo apt install rockchip-mpp librga-dev

6TOPS 算力盒标配：RKNN Runtime（NPU 推理库）、RKNN-Toolkit2（PC 端模型转 RKNN）

二、第一步：测试 RTSP 连通性（PC→盒子两级验证）

1.PC 端 VLC 先验证摄像头 RTSP 可用

打开 VLC→媒体→打开网络串流，填入 RTSP 地址，勾选RTSP 通过 TCP，能出画面 = 摄像头流正常。

2. 算力盒 FFmpeg 命令拉流测试（验证网络通畅）

# TCP强制拉流，10秒测试，能打印码率、分辨率即连通成功

ffmpeg -rtsp_transport tcp -i "rtsp://admin:123456@192.168.1.60:554/Streaming/Channels/101" -t 10 -f null -

报错：Connection refused→IP / 账号密码错误 / 交换机不通

报错：timeout→网线 / 网段错误

三、方案 1：GStreamer+RKMP 硬解码拉流（工程量产首选，硬件解码不占 CPU，适配 6TOPS 多路并发）

RK3588 用mppvideodec调用 VPU 硬解 H264/H265，1080P 单路解码 CPU<5%，6TOPS 盒子稳定跑 8~12 路 1080P YOLOv8n

1. 低延迟 GST 拉流管道（直接取 BGR 帧送入 NPU 推理）

# 终端测试拉流+解码输出帧（可替换appsink对接Python/C++推理）

gst-launch-1.0 rtspsrc location="rtsp://admin:123456@192.168.1.60:554/Streaming/Channels/101" latency=0 protocols=tcp ! rtph264depay ! h264parse ! mppvideodec ! videoconvert ! video/x-raw,format=BGR ! appsink drop=true sync=false

参数说明

latency=0：关闭 RTSP 缓存，控制延迟 < 200ms（安防刚需）

protocols=tcp：强制 TCP 传输，杜绝丢花屏

mppvideodec：RK3588 硬件解码器（核心，6TOPS 盒子标配）

drop=true sync=false：丢落后帧，保证实时推理

2.Python OpenCV+GST 读取 RTSP 帧（对接 NPU 推理代码）

import cv2

# 拼接GST管道

rtsp_url = "rtsp://admin:123456@192.168.1.60:554/Streaming/Channels/101"

gst_pipe = f'rtspsrc location={rtsp_url} latency=0 protocols=tcp ! rtph264depay ! h264parse ! mppvideodec ! videoconvert ! video/x-raw,format=BGR ! appsink drop=true sync=false'

cap = cv2.VideoCapture(gst_pipe, cv2.CAP_GSTREAMER)

# 循环取帧送入RKNN NPU推理

while cap.isOpened():

    ret,frame = cap.read()

    if not ret:

        cap.release()

        cap = cv2.VideoCapture(gst_pipe,cv2.CAP_GSTREAMER)

        continue

    # 此处调用RKNN推理接口，frame送入6TOPS NPU做目标检测

四、方案 2：FFmpeg 简易拉流（快速调试，原型验证）

适合新手快速跑通链路，缺点多路并发 CPU 偏高

# FFmpeg拉RTSP→转raw帧管道输出

ffmpeg -rtsp_transport tcp -flags low_delay -i "rtsp://xxx" -pix_fmt bgr24 -f rawvideo pipe:

五、第二步：YOLO 模型适配 6TOPS NPU（RKNN 量化部署，6TOPS 性能最大化）

RK3588 6TOPS INT8：YOLOv8n 1080P 单路推理 25\35FPS，v8s 15\22FPS，是多路并发基准

1.PC 端模型转换（RKNN-Toolkit2）

1. PyTorch 导出yolov8n.pt→yolov8n.onnx

2. RKNN-Toolkit2 量化：FP32→INT8（适配 NPU 6TOPS 算力，提速 3~4 倍），输出yolov8n.rknn

3. 把.rknn模型传到算力盒/home/models/目录

2. 盒子端 RKNN Runtime 加载 NPU 推理（核心链路）

from rknn.api import RKNN

# 初始化RKNN绑定6TOPS NPU

rknn = RKNN()

rknn.load_rknn('./yolov8n.rknn')

rknn.init_runtime(target='rk3588',core_mask=0b1111) # 启用全部NPU核心(6TOPS)

# 传入GST获取的frame做推理

infer_res = rknn.inference(inputs=[frame])

# 后处理：解析检测框、置信度，画框、触发告警

六、第三步：结果输出 3 种落地方式（实操常用）

1. 本地 HDMI 显画面（盒子接显示器实时预览带检测框画面）

修改 GST 管道末尾appsink→waylandsink

gst-launch-1.0 xxx ! videoconvert ! waylandsink sync=false

2. 识别结果二次 RTSP 推流（后端 NVR/VLC 拉智能流）

算力盒部署mediamtx轻量 RTSP 服务（默认 8554 端口），推理画框后编码推流：

# 处理后画面H265编码推本地RTSP：rtsp://盒子IP:8554/ai_stream

ffmpeg -f rawvideo -pix_fmt bgr24 -s 1920x1080 -r25 -i pipe: -c:v h265_rkmpp -rtsp_transport tcp rtsp://127.0.0.1:8554/ai_stream

3. 告警推送（HTTP/MQTT）

识别到人 / 车越界后，抓拍图片 + 告警信息 POST 上传平台。

七、6TOPS 算力盒多路并发配置参考（RK3588 实测）

优化：摄像头子码流 720P@15fps，可再提升 30% 并发数量

八、常见故障排查（现场高频问题）

1. RTSP 频繁断流、花屏：加-rtsp_transport tcp强制 TCP，IPC 改成 H265 编码降低码率

2. CPU 满载、NPU 闲置：未启用 mppvideodec 硬解，改用 GST+RKMP 硬件解码

3. NPU 推理帧率低，跑不满 6TOPS：模型未 INT8 量化，用 RKNN-Toolkit 量化为 INT8

4. 能拉流但无推理画面：分辨率不匹配，统一 IPC 输出 1920×1080

九、成品商用盒子 Web 配置捷径（自带管理后台无需敲代码）

工业成品 6TOPS AI 盒子自带 WEB（IP:80）

1. 登录后台→视频通道→新增 RTSP 通道，粘贴 IPC RTSP 地址

2. 算法管理→绑定 YOLO 人形 / 车辆算法，开启 NPU 推理

3. 输出配置：开启 RTSP 推流、告警推送，保存即上线
