边缘计算+AI算法：石化表计实时监测解决方案

本方案以边缘计算实现毫秒级本地实时分析，结合AI视觉/时序算法完成表计自动识别、异常预警与预测性维护，解决石化场景人工巡检效率低、数据延迟、安全风险高等痛点，实现“实时、精准、安全、自治”的表计智能监测。

一、方案核心价值

实时性：边缘端本地推理，延迟<10ms，异常秒级告警，避免云端传输延迟。

安全性：数据本地处理、加密传输，降低易燃易爆场景数据上云风险。

可靠性：断网本地自治、断点续传，保障连续监测。

经济性：复用现有摄像头/传感器，减少网络带宽与云端算力成本。

智能化：AI自动读数、异常诊断、趋势预测，替代人工巡检。

二、整体架构：云-边-端三级协同

1. 端侧：多模态感知层（数据采集）

视觉采集：防爆高清摄像头/红外热成像，覆盖指针表、数显表、字轮表，支持RTSP/ONVIF协议接入。

传感采集：压力/温度/流量/液位变送器、振动/气体传感器，采集工艺参数与设备状态。

协议兼容：支持Modbus、BACnet、OPC UA等工业协议，接入传统仪表与DCS/SIS系统。

2. 边侧：边缘计算节点（核心处理）

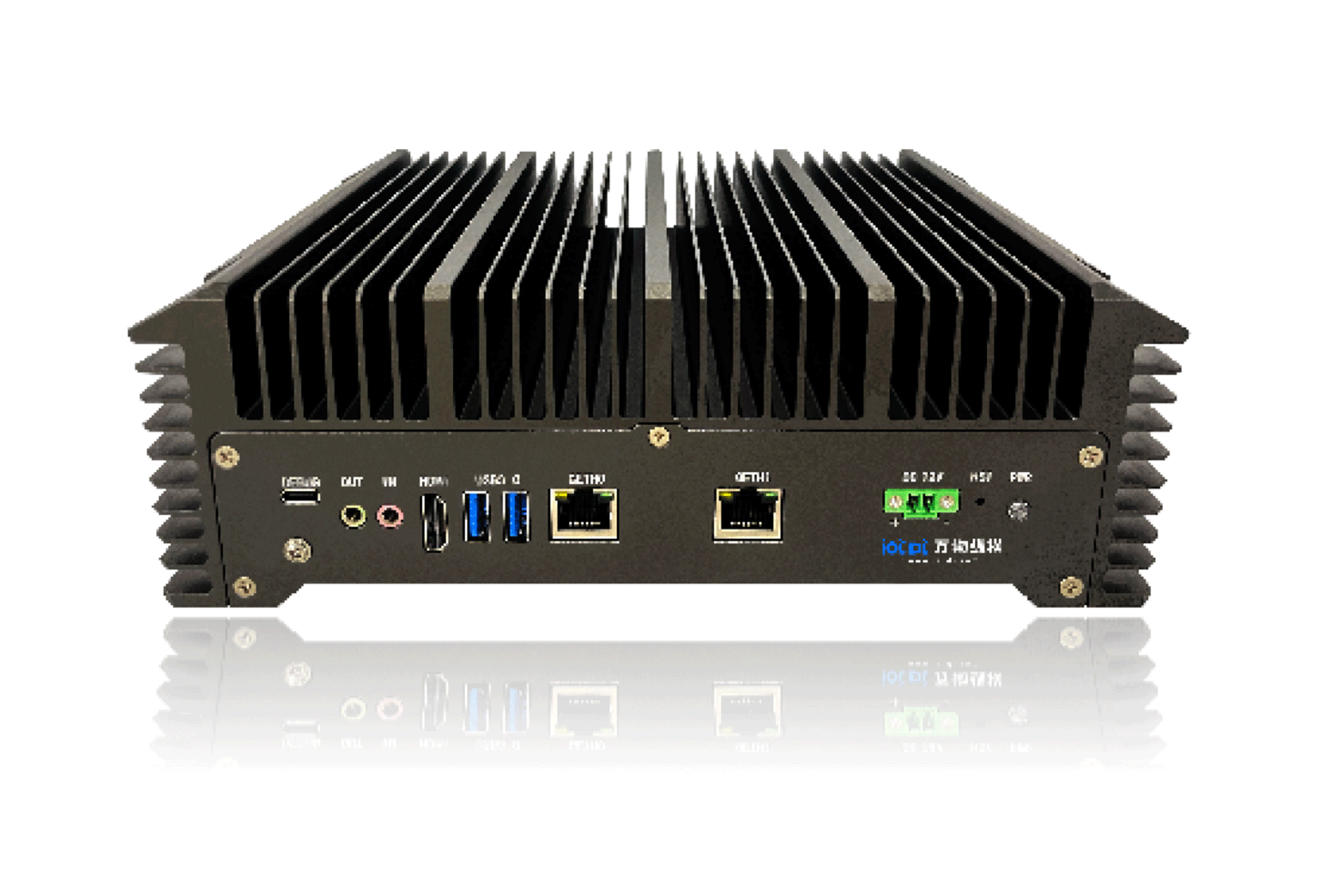

硬件载体：边缘AI盒子（如NVIDIA Jetson、瑞芯微RK3588、万物纵横DA060R/DA320S）、防爆网关、智能仪表内置边缘单元。

核心能力：

AI推理：本地运行轻量化模型，毫秒级完成表计识别、读数解析、异常判断。

数据预处理：降噪、滤波、特征提取、本地缓存、断点续传。

本地自治：异常阈值告警、联动控制（如关阀、停泵）、本地存储与历史回溯。

协议转换：多协议数据统一，向上对接云端/MES/ERP。

3. 云端：管理与优化层（全局管控）

数据汇聚：接收边缘上报的结构化读数、告警、状态与截图。

智能分析：时序建模、趋势预测、故障诊断、能耗/工艺优化。

可视化：大屏监控、GIS地图、数字孪生、报表生成。

运维管理：设备远程配置、模型迭代、权限管理、日志审计。

三、核心AI算法与技术栈

1. 表计视觉识别算法（边缘端）

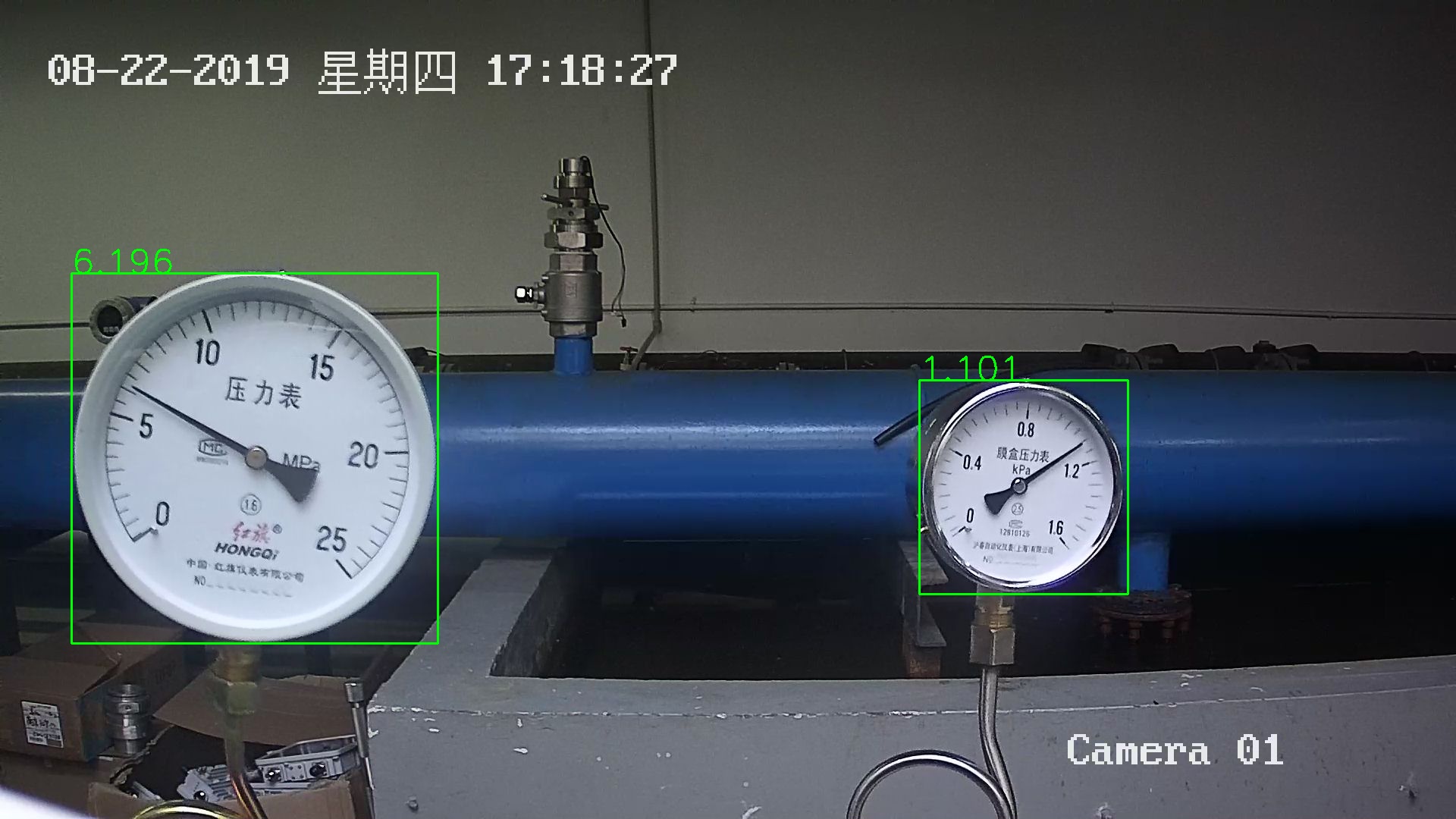

指针表识别：YOLOv10/v12定位表盘 → Hough变换/角度回归计算指针角度 → 换算数值，准确率92%–98%。

数显/字轮表识别：CRNN/Attention-OCR识别字符，适配反光、低照度、油污场景。

多模态融合：RGB+红外/边缘梯度特征，提升复杂环境鲁棒性。

轻量化优化：模型蒸馏、量化、剪枝，适配边缘硬件，单帧推理<120ms。

2. 时序数据AI算法（边缘+云端）

异常检测：3σ、孤立森林、LSTM AutoEncoder，实时识别读数突变、漂移、超阈值。

预测性维护：LSTM/GRU/Transformer建模时序趋势，预测仪表故障、零点漂移、性能衰减。

多参数关联：GBDT/XGBoost融合压力、温度、流量等，诊断复合异常与根因。

3. 技术栈总览

边缘端：TensorRT、ONNX Runtime、OpenVINO、PyTorch Lite、OpenCV。

云端：TensorFlow、PyTorch、Spark、时序数据库（InfluxDB/TDengine）、工业物联网平台。

通信：5G/4G、Wi-Fi 6、TSN、LoRa、MQTT、OPC UA。

四、核心功能模块

1. 表计自动识别与实时读数

覆盖指针压力表、温度计、流量计、液位计、数显表、字轮表全类型。

边缘端直接输出结构化数值（如压力1.25MPa），无需传图至云端。

支持10s–1min高频采集，满足实时监控需求。

2. 异常实时告警与联动

阈值告警：超压、超温、流量异常、液位超限，毫秒级触发声光/短信/平台告警。

趋势告警：读数持续漂移、波动异常、预测超阈值，提前预警。

本地联动：异常时自动触发安全联锁（关阀、停泵、切断气源），无需云端指令。

3. 预测性维护与健康管理

基于历史时序数据训练模型，预测仪表故障、零点漂移、传感器老化。

生成维护工单，变“事后抢修”为“事前预防”，降低非计划停车率。

4. 数据管理与可视化

本地+云端双存储，支持历史数据查询、曲线分析、报表导出。

大屏/WEB/APP可视化，GIS地图定位表计，数字孪生模拟工艺状态。

对接MES/ERP/安全管理系统，数据互通与业务协同。

五、石化典型场景应用

1. 炼化装置区表计监测

监测反应釜、精馏塔、换热器的压力、温度、流量、液位表。

边缘AI实时识别读数，异常秒级告警并联动SIS系统，保障装置安全。

2. 罐区液位/压力监测

对储罐液位计、压力变送器实时监测，AI预测液位趋势、泄漏风险。

边缘本地控制，防止溢罐、负压、超压事故。

3. 油气管道计量与泄漏监测

流量表、压力表边缘实时分析，AI检测流量突变、压力异常，定位泄漏点。

毫秒级告警并联动关断阀，防止泄漏扩大。

4. 公用工程与辅助系统

循环水、蒸汽、燃气、空压系统表计自动抄表与能耗分析。

AI优化运行参数，降低能耗5%–8%。

六、实施步骤

1. 现场调研：梳理表计类型、数量、安装位置、通信协议、防爆等级。

2. 方案设计：边缘节点部署、摄像头/传感器选型、网络规划、AI模型定制。

3. 硬件部署：安装防爆摄像头、边缘AI盒子、传感器，完成布线与供电。

4. 算法部署：模型训练/迁移学习 → 边缘端部署 → 现场调优（适应光照、油污、振动）。

5. 系统联调：边缘-云端对接、告警配置、联动测试、可视化配置。

6. 试运行与优化：7–30天试运行，迭代模型与参数，提升准确率与稳定性。

7. 正式上线与运维：交付使用，提供模型更新、故障排查、技术支持。

七、方案优势对比

八、预期效果

效率提升：表计监测效率提升10倍+，替代90%人工巡检。

准确率：表计识别准确率92%–98%，异常漏报率<0.1%。

安全保障：异常响应时间从分钟级降至毫秒级，事故率降低80%+。

运维优化：预测性维护减少非计划停车，仪表寿命延长15%–30%。

成本下降：人工、带宽、运维成本综合降低40%–60%。

九、总结

本方案通过边缘计算+AI算法深度融合，为石化行业表计监测提供了实时、安全、可靠、智能的全栈解决方案。它既解决了传统模式的痛点，又规避了纯云端方案的延迟与安全风险，是石化企业数字化转型、智能安全管控的核心技术支撑。
