现象:手册 INT8 TOPS 很漂亮,实验室跑简单 demo 尚可;上项目真实业务(多路视频、大模型、多模型串联)吞吐暴跌、延迟抖动大、长时间负载掉速,有效算力往往只有标称的 20‑50%。
典型代表:BM1684X、RK1828 M.2 模组等边缘 M.2 算力卡,不是芯片 NPU 本身不行,是 M.2 形态 + 宿主平台 + 软件栈 + 现场工况共同制造性能天花板。

一、硬件形态先天坑(M.2 物理约束,最容易被忽略)
1. PCIe 带宽瓶颈:算力喂不饱
M.2 算力卡普遍 PCIe3.0 x2/x4,少数 x1;很多工控机 / ARM 底板实际跑成PCIe x2 甚至 x1,带宽直接腰斩。
芯片内部 NPU + 片上 DDR 带宽很高,但图片、视频帧、模型中间张量需要反复跨 PCIe 在主机↔算力卡搬运;多路视频、大模型 KV Cache 回传时,PCIe 成为堵点,NPU 大量时间在等待数据,算力空转。
坑点:实验室单帧小模型看不出,一旦多路并发、大分辨率、Transformer 模型,性能断崖下跌。
2. M.2 散热与功耗墙,持续负载强制降频
M.2 2242/2280 空间极小,只能贴薄散热片,工业设备大多无风扇密闭机箱。
芯片标称峰值算力是短时瞬间峰值;持续高负载结温快速上升,固件自动降频保护。例如 RK1828 M.2 版本官方默认锁 NPU 主频,低于 SODIMM 版本,直接砍掉一部分纸面算力。
现场现象:前几分钟性能尚可,跑 10‑30 分钟后 FPS 减半、延迟飙升;温度降下来又恢复,抖动非常明显。
很多选型只看 TDP,忽略持续稳态功耗、散热条件、机箱环境温度。
3. M.2 供电短板
M.2 金手指 3.3V 供电能力有限,峰值瞬间功耗上不去;部分工控底板 M.2 插槽供电余量不足,大负载下自动限流,芯片跑不满主频。
二、芯片与内存子系统:TOPS 是理想条件
1. 纸面 TOPS 定义条件极其苛刻:只有纯稠密矩阵卷积、100% 计算占比、所有数据全部放在片上 SRAM,才能摸到峰值 TOPS。
真实业务包含 NMS、Softmax、LayerNorm、Reshape、切片、多分支,大量非卷积算子,NPU 硬件利用率天然打折扣,国产 NPU 普遍实际利用率 25‑50% 区间。
2. 板载 DDR/LPDDR 带宽、延迟
M.2 模组受成本、BOM 限制,内存控制器、布线、颗粒选型妥协;大模型、多路视频场景下,内存带宽而不是 NPU 算力成为瓶颈,NPU 算完要等内存读写,算力空等。

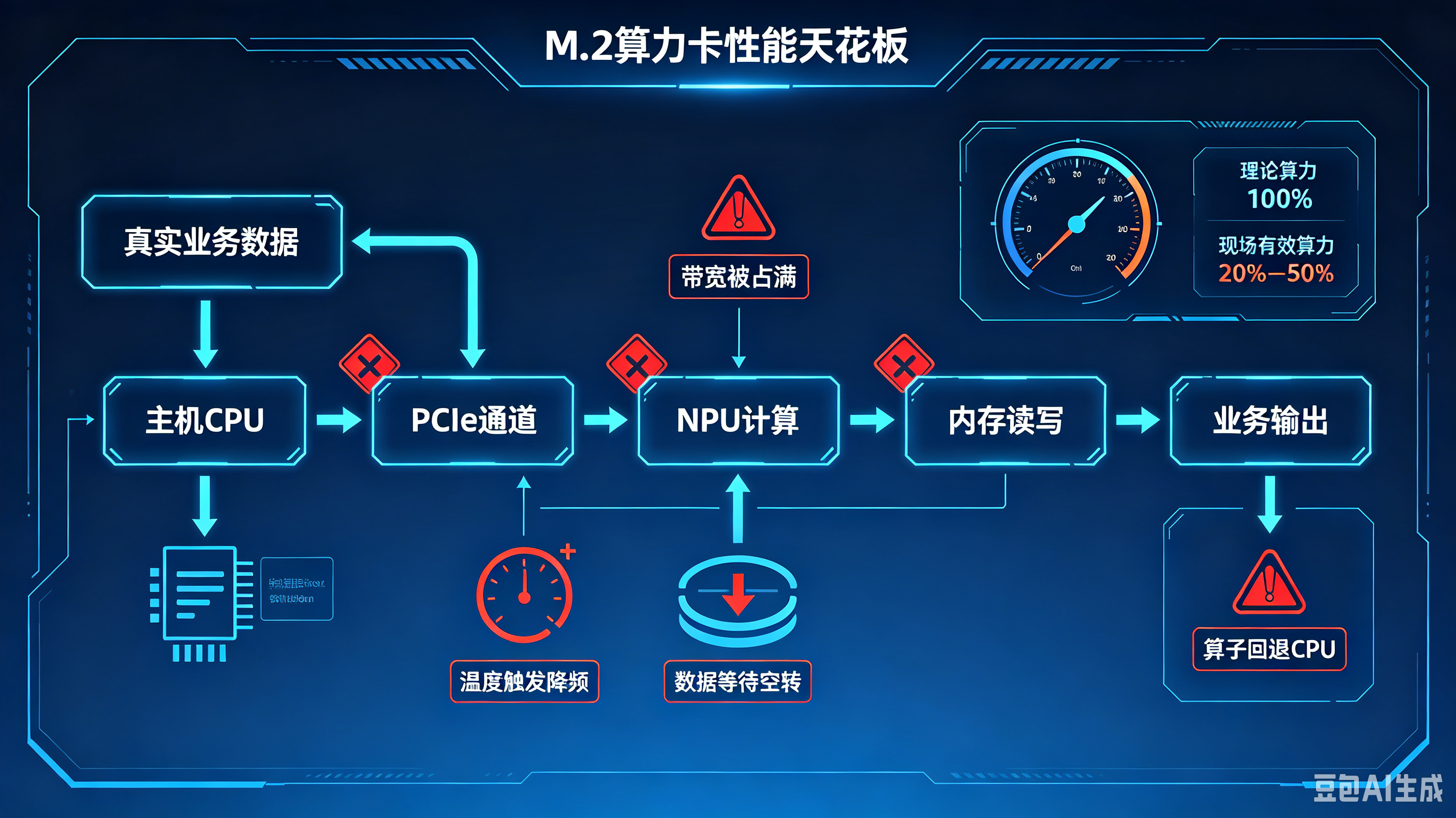

通俗比喻:NPU 是干活工人,TOPS 是工人手速;PCIe 是外部进料传送带,板载内存是车间内部物料周转。工人再快,进料慢、车间搬运慢,整体产出上不去。
三、软件栈与模型编译,项目翻车重灾区
1. 算子不全、算子效率低
Demo 用厂商 model zoo 里已经深度调优好的模型,跑分好看;换成自己业务模型,出现大量不支持算子,回退 CPU 执行,性能直接崩盘。
部分算子硬件支持,但编译器生成的指令调度差,算子执行效率低,达不到硬件理论速度。
Transformer、新的激活函数、自定义层,适配缺口尤其大。
2. 量化损失带来隐性性能下降
INT8 是宣传 TOPS 的基础。
自己做 PTQ 量化不到位,精度掉了,为保证业务效果,被迫切分辨率、降并发;看起来是性能不行,根源是量化质量差。
部分模型不适合 INT8,只能跑 FP16,FP16 算力远低于 INT8 纸面 TOPS,很多客户选型时忽略这点。
3. Runtime 内存开销、CPU 占用
M.2 协处理器模式,图像预处理、解码、后处理、NMS 很多工作落在宿主 CPU;多路并发时 CPU 占满,形成新瓶颈。
实验室单路跑看不出压力,上多路业务暴露。
4. SDK 版本坑
不同 SDK 版本性能差异巨大;老版本编译器 bug、调度缺陷,同样硬件,升级 SDK 吞吐可以提升 30% 以上,也可能降级。
四、宿主平台适配坑(很多人只看算力卡,忽略主机)
1. ARM 底板(RK3588 等)接 M.2 算力卡:PCIe 链路质量、时钟、复位、驱动适配参差不齐;有些底板 PCIe 信号完整性差,跑不满 Gen3 速率,甚至丢包。
2. x86 工控机:BIOS 里 M.2 插槽被配置成 SATA 模式、PCIe 降速、省电节能策略,导致算力卡跑不满性能。
3. 多卡 M.2:多个 M.2 插槽共享 PCIe root port,带宽共享,插多卡后每张卡带宽被瓜分。
五、实验室 vs 现场环境的巨大差异
条件 | 实验室测试 | 真实项目现场 |
负载 | 单路、短时间跑 demo | 7×24h、多路并发、多模型串联 |
温度 | 空调室温开放机箱 | 密闭机柜、车间 4055℃高温 |
输入数据 | 标准干净数据集 | 实际摄像头码流、抖动、噪声 |
宿主配置 | 高配开发底板 | 量产工控机,供电 / PCIe 保守 |
很多项目:开发板调通跑分很漂亮,拿到量产整机现场直接性能腰斩。
六、落地避坑实操清单(项目选型 & 测试必做)
1. 不要以手册 TOPS 作为选型依据,做业务场景实测
用真实业务模型、真实分辨率、真实并发路数,长时间压力测试 2‑4 小时,看稳态 FPS、延迟抖动,不要看前几分钟峰值。
2. 核查 PCIe 实际链路速率
lspci -vv确认 M.2 算力卡当前实际运行 Gen 版本、lane 数量,确认不是 x1 降速。
3. 现场监测温度、主频
持续负载下看芯片结温、NPU 实际运行频率,确认是否出现 thermal throttling 降频。M.2 散热条件差,优先选带加厚散热片,必要时机箱辅助导热。
4. 模型编译阶段核查算子
编译日志看有没有算子 fallback 到 CPU;统计硬件算子占比,占比越低,实际性能越差。
5. 区分:INT8 峰值 TOPS vs FP16 实际算力
如果业务模型不能 INT8 量化,直接按 FP16 算力评估,不要看 INT8 宣传数字。
6. 整机闭环测试,不要只在开发板测试
尽量使用量产整机外壳、电源、机箱温度做压力测试,开发板开放环境的性能没有参考价值。
7. 关注 SDK 版本,锁定稳定版本,不要随意升级。
总结
M.2 国产算力卡纸面算力高但现场拉胯,绝大多数不是芯片 NPU 算得慢,而是 PCIe 带宽、M.2 散热降频、内存子系统、算子编译、宿主平台、现场高温长负载共同造成的系统级问题。TOPS 只是理想实验室峰值,项目评估必须做整机稳态业务压测。
