单 M.2 接口实现多设备堆叠｜PCIe Switch 扩展卡在边缘智能项目中的落地实践

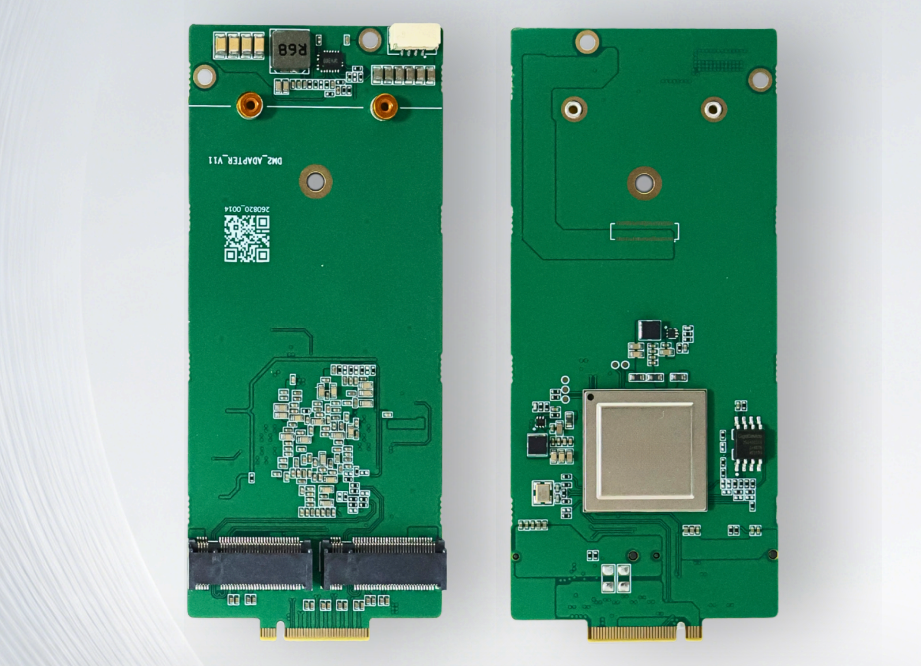

边缘 AI、工业物联网项目中，硬件资源往往寸土寸金。很多 ARM 开发板仅提供单个 M.2 M‑Key 接口，当项目既要本地高速存储，又要挂载 AI 算力加速卡时，硬件接口就成为项目落地瓶颈。万物纵横 M.2 PCIe Switch 一扩二扩展卡，已经在多个边缘推理、工控采集、小型 NAS 项目中落地，解决多 M.2 设备接入难题。

案例 1：边缘 AI 推理系统，多路算力模组并行部署

某边缘视觉项目，基于 RK3588 开发板，需要同时接入多张 M.2 形态 AI 算力模组，提升视频流并发推理数量。主板仅提供一路 M.2 M‑Key 接口，不支持 BIOS 通道分叉。

项目采用 2 张万物纵横 M.2 PCIe Switch 扩展卡，每一张扩展卡把 1 路 M.2 扩展为两路，单块主板一共挂载 4 个 M.2 算力模组。

无需修改开发板固件与 BIOS，硬件直接插接；

开发板给扩展卡统一提供 12V 供电，整套系统稳定运行；

各算力卡独立识别，推理任务可分配到不同模组并行运算，大幅提升视频流处理上限。

项目实际验证，0‑85℃工业宽温下长时间连续运行，满足户外边缘设备工作要求。

案例 2：小型工控采集系统，存储 + 采集卡双设备同时工作

工业现场数据采集设备，需要同时运行高速本地存储与 M.2 接口数据采集卡。传统方案只能二选一，或者增加 PCIe 底板，设备体积变大。

使用 M.2 PCIe Switch 扩展卡，把工控主板仅有的一路 M.2 接口拆分为两路：一路接入 NVMe 固态，用于原始数据本地落盘；另一路接入 M.2 采集卡完成信号采集。设备体积几乎没有增加，整机结构紧凑，适合嵌入式工控箱体。

案例 3：单 M.2 接口 NAS 扩容，低成本实现双盘位

部分低功耗 NAS 硬件，只设计了一个 M.2 插槽，想要做双盘数据备份、简单 RAID，硬件上无法实现。接入本款一扩二扩展卡，单 M.2 接口拓展两个 NVMe 硬盘位，用户可以实现数据备份、JBOD 磁盘模式，以很低成本完成存储扩容。

实操提醒：因为通道带宽均分，该方案适合中小流量的 NAS 业务，大吞吐量场景需要评估带宽压力。

项目部署实操要点总结

1. 供电优先：必须保证 12V 供电接入，负载是多张高功耗算力卡时，要核算电源功率余量；

2. 带宽评估：两个下游设备共享上游 PCIe 带宽，业务高并发读写时，需要做压力测试；

3. 生态适配：原生适配万物纵横 RK3588、RK182X 系列开发板；第三方 ARM 主板、X86 主板，只要具备标准 M.2 M‑Key 插槽即可使用；

4. 散热空间：单板高度 6.5mm，堆叠部署时，预留设备散热空间，保证工作温度。

总结

边缘项目硬件选型，并不总是追求极致单卡性能，如何在有限空间、有限接口下实现灵活扩展，是很多项目的核心诉求。万物纵横 M.2 PCIe Switch 一扩二扩展卡，用硬件级通道拆分，绕开 BIOS 限制，为边缘 AI、工业控制、小型存储项目提供高性价比的多 M.2 设备堆叠方案。
