存量边缘服务器改造方案走红：PCIe Switch M.2 扩展卡低成本扩容 NPU 算力

一、背景痛点

大量存量边缘服务器、工控主机、AI 盒子面临典型困境：

1. CPU / 主控原生 PCIe 通道数量不足，主板 BIOS 大多不支持 PCIe Bifurcation 通道分岔，无法直接挂载多块加速卡；

2. 原有硬件平台、机箱、供电、业务系统都还正常，直接整机换新成本极高，项目预算受限；

3. 业务升级需求：多路视频分析、本地大模型推理、RAG 向量检索，需要叠加 NPU 算力，但不需要训练级的超高带宽；

4. 传统改造方案要么换主板 CPU，要么加装标准 PCIe NPU 卡，占用宝贵全高插槽，功耗、体积大，边缘紧凑机箱很难容纳。

PCIe Switch M.2 扩展卡方案核心思路：

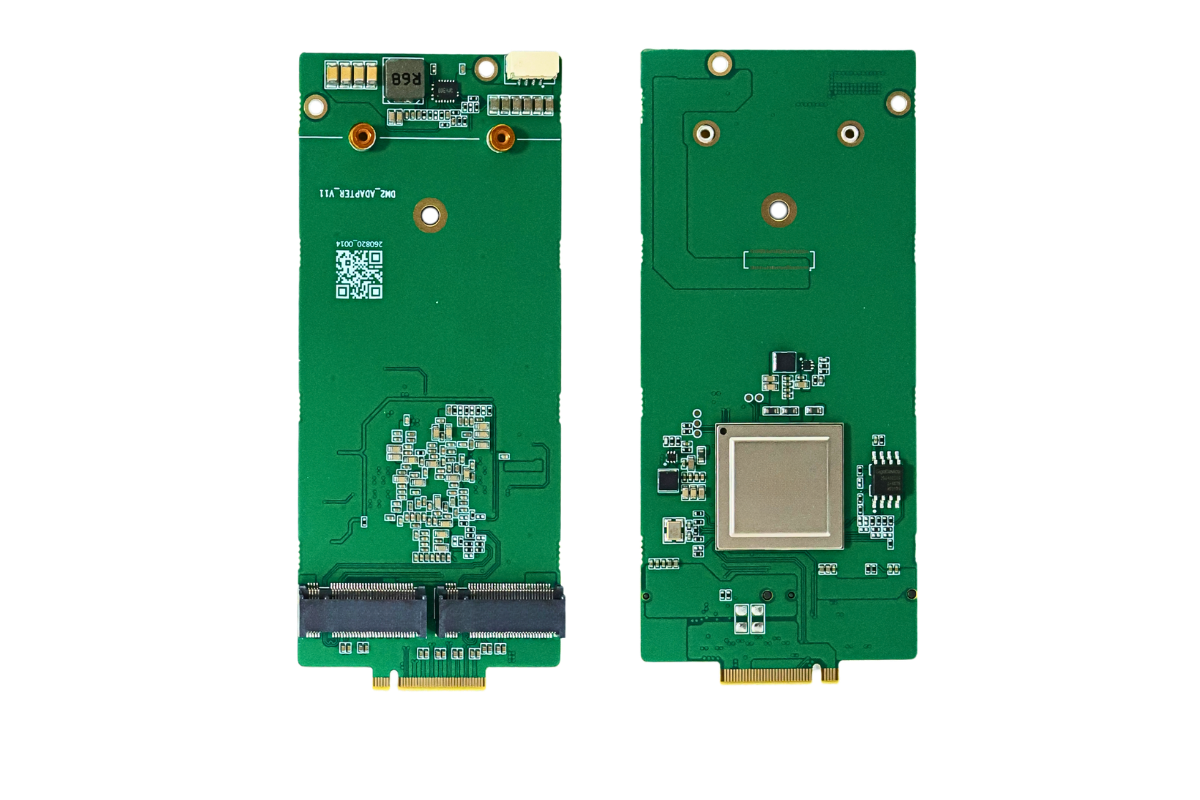

在单张 PCIe 板卡上集成 PCIe 交换芯片，主机只占用1 个 PCIe 插槽，通过交换芯片扇出多路独立 M.2（M-key）接口，直接插接 M.2 形态 NPU 算力卡（RK1828、LQ50、BM1684X M.2 版、爱芯 AX8850 等），不用更换服务器主控、不用修改 BIOS 通道分岔，快速横向叠加 NPU 算力，实现存量节点算力弹性扩容。

二、方案原理

PCIe 交换芯片相当于板载高速数据交换机：

上游端口：x4/x8 PCIe 接入主机空闲插槽；

下游端口：芯片内部路由转发，扩展多路独立 PCIe x4 通道，每一路独立 M.2 插槽，可单独识别一块 M.2 NPU 卡；

关键优势：通道分岔由交换芯片硬件完成，不依赖主板 BIOS Bifurcation，Linux 系统基本免驱动，存量老旧 x8/ARM 边缘服务器都可以适配；

拓扑：1 个主机 PCIe 插槽 → PCIe Switch 芯片 → 多路 M.2 NPU 算力卡并行推理。

带宽取舍：边缘推理场景（视频识别、LLM 轻量推理）单 NPU 卡流量压力不大，PCIe x4 带宽足够，相比标准 PCIe 长卡 NPU，M.2 算力卡普遍低功耗（5~15W），对原有服务器供电压力小。

三、方案核心优势

✅ 改造成本低：复用原有服务器整机、操作系统、业务程序；仅新增一张 PCIe Switch 扩展卡 + 若干 M.2 NPU 卡，硬件投入远低于整机换新；

✅ 部署简单：断电插卡，上电识别，大部分平台免 BIOS 配置，业务软件少量适配即可，项目周期短；

✅ 空间友好：M.2 算力卡体积小巧，半长 AIC 扩展卡，适配边缘机架、工控紧凑机箱，不会占用大量机箱空间；

✅ 算力弹性按需扩容：可先插 1 块 NPU 验证业务，后期业务增长再追加 M.2 算力卡，算力平滑扩容；轻量任务跑主机原生算力，重推理交给 M.2 NPU，异构算力分工；

✅ 国产芯片生态成熟：国产 PCIe 交换芯片（IX 系列）+ 国产 M.2 NPU 算力卡（RK1828、LQ50、BM1684X M.2），满足信创边缘项目需求。

四、适用场景

1. 智慧工地、明厨亮灶、园区安防：存量边缘服务器多路视频 AI 识别扩容，增加摄像头 AI 分析路数；

2. 本地私有化大模型推理：边缘节点部署 7B/13B 模型、RAG 检索，提升并发问答能力；

3. 工业质检、产线视觉检测：原有工控边缘主机算力不足，增加多路图像推理；

4. IoT、低空安防边缘节点：不更换原有采集主机，外挂 NPU 做目标检测；

5. 中小企业私有化边缘算力集群，批量升级存量推理节点。

五、潜在局限与工程风险（选型必看）

1. 上游 PCIe 带宽瓶颈：所有 M.2 NPU 共享上游 PCIe 带宽。多卡高并发推理时，上游通道会成为瓶颈，需要根据业务流量评估，不要盲目堆卡；

2. 散热压力：多张 M.2 NPU 集中在一张扩展卡，高密度下积热，必须重视散热，选配带散热片 / 主动风扇版本；

3. 供电校验：需要核查服务器 PCIe 插槽供电能力；M.2 NPU 叠加后功耗上升，部分老旧服务器背板供电不足，需要外接供电；

4. 驱动与算子适配：M.2 NPU 卡需要对应 SDK、模型算子适配，异构调度需要业务层改造，不是纯硬件即插即用；

5. 不适合大模型训练：PCIe 带宽延迟不足以支撑训练场景，只适合推理业务。

六、简易落地实施步骤

1. 存量服务器预检：确认空闲 PCIe 插槽、PCIe 版本、供电、Linux 系统版本；

2. 硬件选型：PCIe Switch M.2 扩展卡 + M.2 规格 NPU 算力卡（匹配算力、功耗）；

3. 硬件安装：插入 PCIe Switch 卡，M.2 槽位安装 NPU 卡，检查散热；

4. 系统识别：上电，lspci 查看是否识别全部 NPU 设备；

5. SDK 部署：安装 NPU 驱动与推理框架，做异构算力调度；

6. 压测验证：多路视频 / 大模型并发测试，验证延迟、吞吐、稳定性，优化业务负载分配。

七、选型参考组合

交换芯片：国产 IX 系列 PCIe Switch（IX6024/IX8024），适合边缘低成本方案；

M.2 NPU 算力卡：RK1828（20TOPS）、力擎 LQ50 M.2、算能 BM1684X M.2、爱芯 AX8850；

扩展卡规格：PCIe x8 上游，4 路 M.2 M-key x4 输出，单卡最多挂载 4 块 M.2 NPU。

八、总结

PCIe Switch M.2 扩展卡改造方案，本质是用 PCIe 交换芯片解决存量服务器 PCIe 通道不够的痛点，以较低硬件代价，在不更换原有边缘主机前提下，横向叠加多路低功耗 M.2 NPU 算力，是当前海量边缘推理节点低成本升级的热门工程方案，但仅限推理场景，要提前评估上游带宽、散热、供电、SDK 适配风险。
