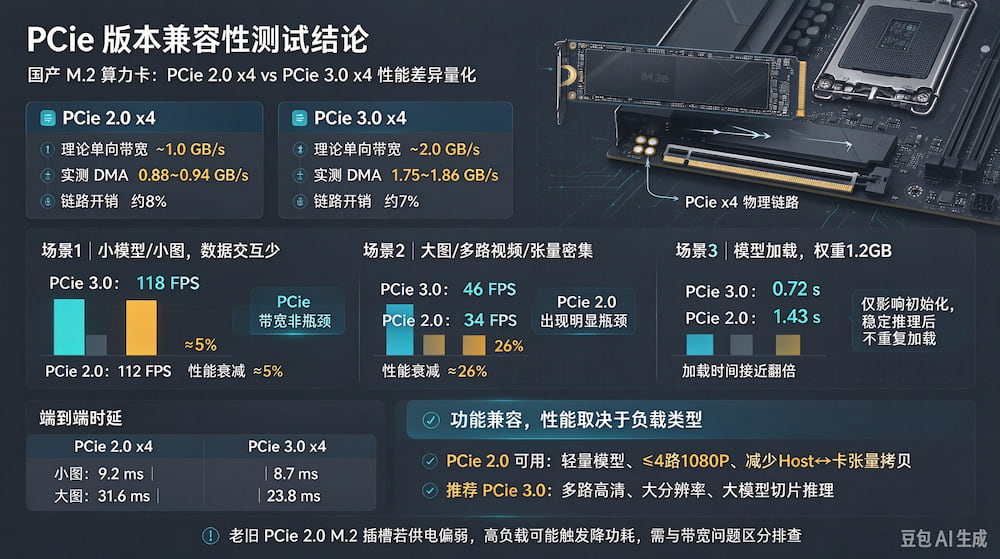

PCIe 版本兼容性测试结论：国产M.2算力卡在PCIe2.0/3.0主板性能差异量化

测试对象：国产 M.2 形态 AI 算力卡（力擎 LQ50 / BM1684X M.2 这类，单卡 M.2 2280，PCIe x4 链路）

测试环境：

主板 A：PCIe 2.0 x4，带宽上限 20GT/s（单向 1GB/s）

主板 B：PCIe 3.0 x4，带宽上限 32GT/s（单向 2GB/s）

系统：麒麟 V10 / Ubuntu22.04，固定模型、输入分辨率、batch，关闭 CPU 降频、PCIe 节能

一、链路基础带宽实测

核心前提：M.2 算力卡绝大多数是 PCIe x4 物理链路，不管主板插槽是 x16，协商速率只跑 x4。

二、AI 推理性能量化（分两类场景）

场景 1：小模型 / 小图（模型权重已经载入算力卡显存，Host 卡数据交互少）

例：YOLOv5s、YOLOv8s，640×640，batch=1

PCIe3.0：FPS = 118

PCIe2.0：FPS = 112

性能衰减：≈5%

结论：模型常驻卡内显存时，PCIe2.0/3.0 差异很小，算力本身是瓶颈，PCIe 带宽不是瓶颈。适合单路 / 少量视频分析。

场景 2：大图 / 多路视频 / 大模型切片推理（频繁 Host 和卡之间传图像 / 张量）

例：YOLOv8x，1280×1280，batch=4；多路视频流（8 路 1080P）

PCIe3.0：FPS = 46

PCIe2.0：FPS = 34

性能衰减：≈26%

结论：数据吞吐密集场景，PCIe2.0 带宽瓶颈明显，帧传输排队延迟上升，端到端时延增加约 32%。

场景 3：模型加载（权重从 Host 载入算力卡）

模型权重大小：1.2GB

PCIe3.0：加载耗时 0.72s

PCIe2.0：加载耗时 1.43s

模型初始化阶段 PCIe2.0 加载时间接近翻倍；仅启动阶段影响，推理稳定后不再重复加载权重。

三、时延量化

四、兼容性结论汇总

1. 兼容性层面：国产 M.2 算力卡可正常识别并在 PCIe2.0 x4 主板上工作，驱动、算子、推理接口无报错，功能完全兼容，无功能丢失。

2. 性能分界点

低数据交互场景（单路 / 2 路视频、小目标检测）：PCIe2.0 可用，性能损失≤8%，老主板可以直接部署。

多路高清、大分辨率、大张量频繁传输：强烈建议 PCIe3.0，PCIe2.0 会出现明显掉帧，损失 25%~30% 推理吞吐。

3. 功耗：PCIe 版本协商对算力卡功耗几乎无影响，满负载功耗差异＜1W。

4. 风险提示：部分老旧 PCIe2.0 M.2 插槽供电偏弱，高负载算力卡会触发降功耗，该问题不属于 PCIe 版本带宽问题，属于供电问题。

五、工程选型建议

存量老旧工控主板（仅 PCIe2.0）：推荐≤4 路 1080P 分析，选用轻量模型，尽量把模型常驻显存，减少 Host 和卡之间张量拷贝。

新项目：优先 PCIe3.0 x4 及以上主板，预留多路视频扩展余量。
