BM1684X芯片详细参数及不同负载下的功耗表现

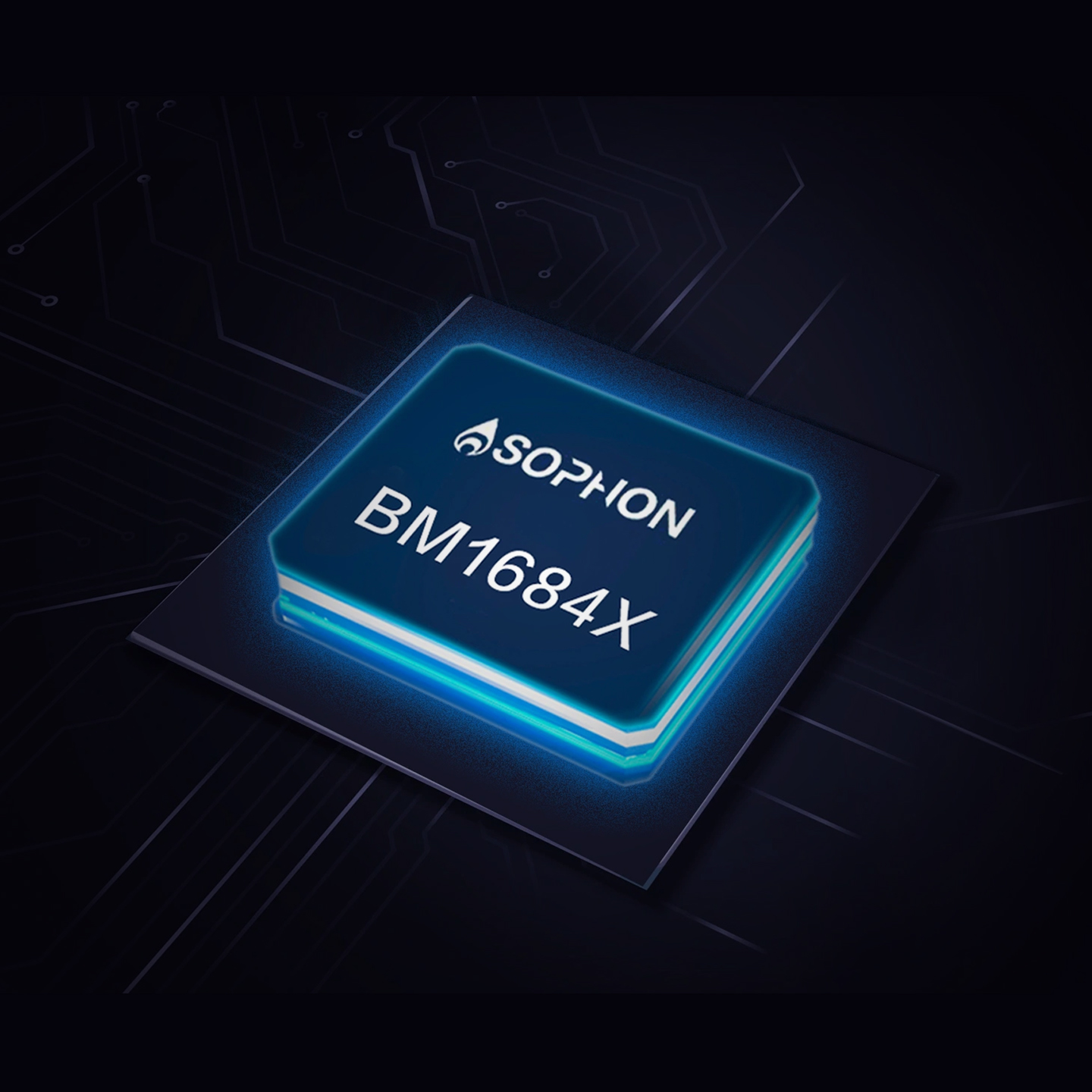

BM1684X 是算能面向深度学习领域推出的第四代张量处理器。以下是其详细参数：

工艺制程：12nm。

CPU：集成高性能八核 ARM Cortex-A53，最高主频 2.3GHz。

算力：内置张量计算模块 TPU，INT8 算力高达 32TOPS，FP16/BF16 算力为 16TFLOPS，FP32 高精度算力为 2TFLOPS。

编解码能力：最高支持 32 路 H.265/H.264 1080p@25fps 视频解码，12 路 H.265/H.264 1080p@25fps 视频编码，还可同时进行 32 路 1080P@25fps 高清视频全流程处理，即解码 + AI 分析。

支持框架：支持 TensorFlow、Caffe、PyTorch、Paddle、ONNX、MXNet、Tengine、DarkNet 等主流编程框架。

接口：拥有 PCIe3.0、GMAC、SDIO3.0、I2C、PWM、UART、GPIO 接口。

BM1684X 芯片的功耗表现与其负载状态密切相关，具体可分为以下场景：

一、空载与待机状态

在未加载任务或设备处于待机模式时，BM1684X 的功耗极低。例如，基于该芯片的算能 AirBox 设备在默认插电但未连接外部设备时，功耗可降至0 瓦。这得益于芯片内置的深度睡眠模式和电源管理机制，能够动态关闭非必要模块以降低能耗。

二、轻负载场景

轻负载通常指芯片仅处理基础系统任务或低强度推理。例如：

系统启动后：设备默认运行状态下（如后台服务、网络连接），功耗约为20 瓦。此时芯片的 CPU 和 TPU 模块处于低频率运行状态，主要维持系统基本功能。

轻量级 AI 任务：在运行轻量级模型（如边缘端图像分类）时，功耗可控制在15 瓦以下。例如，在特定工业视觉方案中，BM1684X 结合 FPGA 实现 AI 推理，能效比提升 20 倍，整体功耗低于 15 瓦。

三、中等负载场景

中等负载对应典型工作状态，例如：

常规视频处理：当处理多路视频解码（如 16 路 1080P@25fps H.265）或基础 AI 分析时，芯片功耗约为16 瓦。这一数值被官方定义为 “典型功耗”，反映了芯片在平衡性能与能效时的表现。

通用模型推理：运行中等规模模型（如 ResNet-50）时，功耗通常维持在 16-20 瓦之间，具体取决于输入数据量和模型复杂度。

四、高负载场景

高负载对应芯片满负荷运行，例如：

高强度推理：当执行密集型 AI 任务（如 32 路 1080P 视频实时分析 + 大模型推理）时，功耗可飙升至33 瓦。此时芯片的 TPU 模块以最高频率（如 950MHz）运行，INT8 算力达到 32TOPS 的峰值性能。

多任务并发：若同时进行视频解码、编码和复杂推理（如目标检测 + 语义分割），功耗可能接近设备级的最大功耗（如 43.2 瓦），但需注意这一数值包含其他组件（如内存、接口）的能耗。

五、动态功耗管理

BM1684X 支持 ** 动态电压频率调整（DVFS）和智能负载分配技术：

频率调节：TPU 模块可根据任务需求在 75MHz 至 950MHz 之间动态调整频率。例如，运行 4B 参数的 Qwen3 模型时，SOC 模式下主频为 950MHz，推理速度达 16.4 tokens/s，而低负载时可降至基础频率以节省功耗。

任务优先级调度：芯片会优先分配算力给高优先级任务（如实时视频分析），并在任务间隙自动降低非关键模块的功耗，从而实现能效优化。

六、应用场景差异

不同行业应用对功耗的需求不同：

边缘计算：在智慧农业或安防监控中，BM1684X 常以轻负载运行，功耗通常低于 20 瓦，同时满足实时响应需求。

大模型部署：当运行 32B 参数的 Qwen3 模型时，需两颗 BM1684X 协同工作，单芯片功耗约为 25-30 瓦，推理速度达 5 tokens/s。

工业视觉：在生产线质检场景中，芯片结合硬件加速模块处理高分辨率图像，功耗约 15-20 瓦，同时实现毫秒级延迟。

总结

BM1684X 的功耗表现呈现显著的负载依赖性：

能效比优势：在轻负载下能效比突出（如 < 15 瓦实现高效推理），而高负载时通过峰值性能满足密集计算需求。

动态调节能力：通过 DVFS 和任务调度，芯片可在 0-33 瓦范围内灵活调整功耗，适配从待机到高强度计算的全场景需求。

设备级参考：实际应用中需结合具体方案评估整体功耗，例如 AirBox 设备在推理时的 33 瓦包含内存和接口能耗，而芯片本身的贡献约占 70%-80%。

如需更精确的数据，建议参考算能官方提供的《BM1684X 技术白皮书》或通过bm-smi工具实时监控芯片的 TPU 利用率和功耗状态。
