模型移植踩坑！PyTorch 到边缘盒子 RKNN 完整部署方案

适用：瑞芯微 RK3588/RK3568 等边缘盒子，RKNN‑Toolkit2，PyTorch 训练模型，覆盖转换、踩坑、推理、性能调优、实际部署整套流程。

整体流程总览

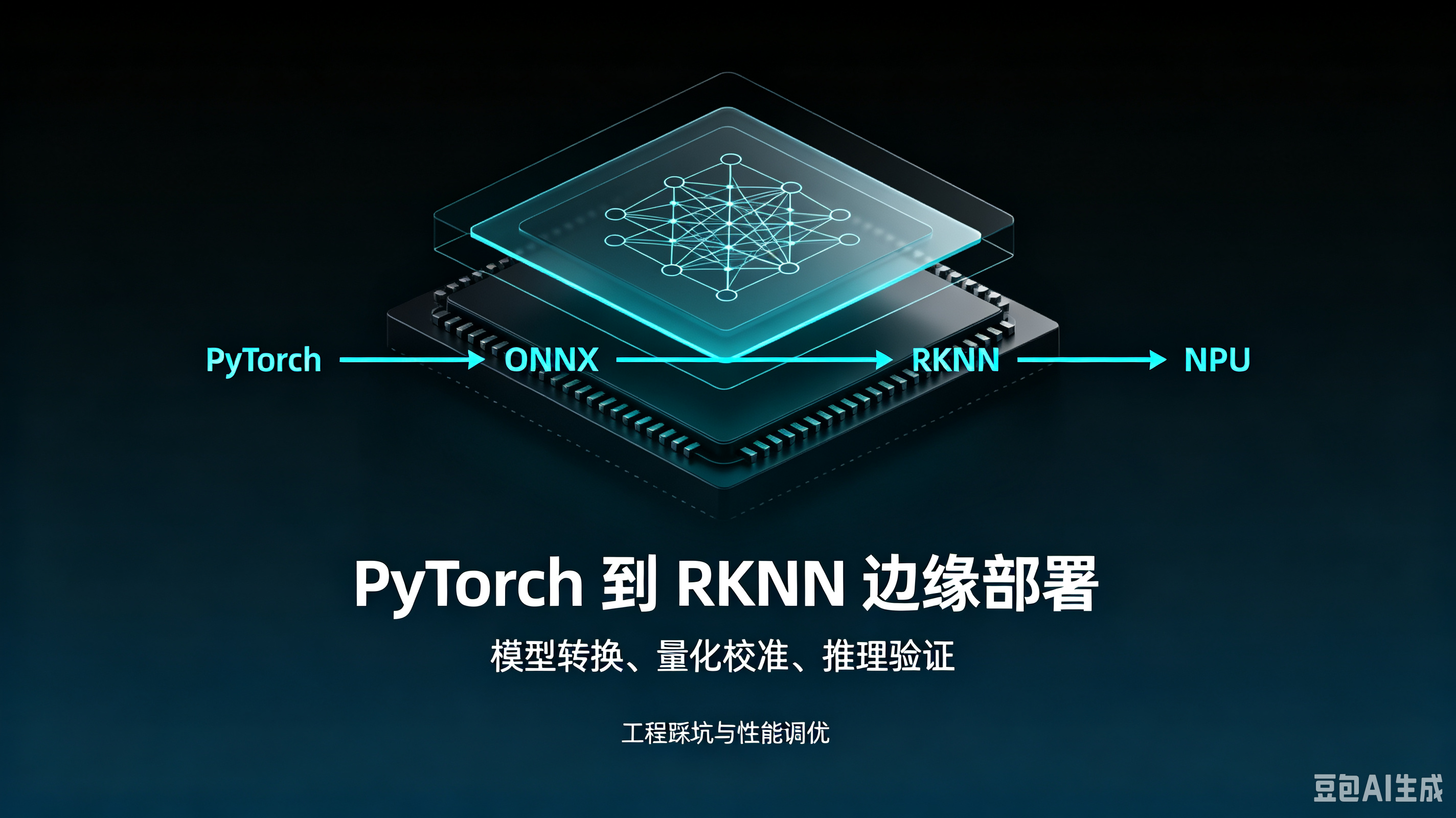

PyTorch训练模型 → 导出ONNX → RKNN‑Toolkit2转RKNN模型 → 模型下发边缘盒子 → RKNN C‑API/Python API推理 → 业务封装上线

重点坑点集中在：ONNX 导出、算子不兼容、精度掉点、输入输出维度、NPU 内存、预处理前后不一致。

一、PyTorch 导出 ONNX（最容易埋坑）

导出代码示例

import torch

model.ｅｖａｌ()

dummy_input = torch.randn(1, 3, 640, 640) # NCHW，和推理输入严格对齐

torch.onnx.export(

    model,

    dummy_input,

    "model.onnx",

    opset_version=17,      # RKNN推荐opset12‑17，不要用过高

    input_names=["images"],

    output_names=["output0"],

    do_constant_folding=True,

    dynamic_axes=None      # 边缘盒子尽量关闭动态shape！动态极易出bug

)

✅导出必做检查

1. 模型必须ｅｖａｌ()模式，关闭 Dropout、BN 训练模式

2. 优先固定输入 shape，动态 shape 能不用就不用，RKNN 对动态支持有限

3. 不要使用torch.nn.functional.grid_sample部分老版本 RKNN 支持差

4. 导出后用 onnxsim model.onnx model_sim.onnx做简化，消除冗余算子

pip install onnxsim

onnxsim model.onnx model_sim.onnx

踩坑 1：直接导出原始 onnx 不做 sim，存在大量 Identity、Cast 冗余算子，转换报错、推理速度暴跌。

二、RKNN‑Toolkit2 模型转换 PC 端（Windows/Linux）

注意：RKNN‑Toolkit2 是PC 端转换工具，边缘盒子只跑推理，不在板子上转模型。

转换脚本模板

from rknn.api import RKNN

rknn = RKNN(verbose=True)

# 配置

rknn.config(

    target_platform='rk3588', # rk3568/rk3566修改这里

    quantized_algorithm='normal',

    quantized_input_type='uint8', # 输入uint8，板子直接传图片，省归一化CPU开销

    quantized_output_type='float32',

    mean_values=[[0,0,0]],

    std_values=[[255,255,255]]

)

# 加载简化后的onnx

rknn.load_onnx(model='model_sim.onnx')

# 构建模型

rknn.build(do_quantization=True, dataset='dataset.txt') # int8量化；不需要量化设False

rknn.export_rknn("model.rknn")

rknn.release()

dataset.txt：量化校准数据集，每行一张图片绝对路径，20‑100 张真实业务图片，不要用随机图

/home/data/img1.jpg

/home/data/img2.jpg

...

高频踩坑清单

1. 算子不支持

报错：Op xxx not support

方案：把不支持算子替换成 RKNN 兼容实现；或者 onnxsim 优化；复杂算子拆分，部分算子用 CPU 回退。

常见坑：aten::unfold、部分自定义算子、torch.where 复杂逻辑。

2. 量化后精度暴跌（最痛苦）

校准数据集必须是真实业务场景图片，不能随机噪声；

尝试quantized_algorithm='kl'；

关键层设置skip_quant跳过量化；

必要时部分分支使用 fp16，牺牲算力换精度。

3. mean/std 配置错误，推理结果完全错乱

重点：如果 rknn.config 填写 mean/std，板子端就不要再做归一化，RKNN 内部完成预处理。两边重复归一化输出直接报废。

4. ONNX NCHW vs NHWC

RKNN 内部 NPU 是 NHWC；load_onnx 会自动转换，不要手动乱改维度。

三、PC 端仿真验证（非常重要，不要直接上板子）

转换完成后，PC 仿真跑一遍，对比 PyTorch 输出和 RKNN 输出，看误差。

# 初始化仿真环境

ret = rknn.init_runtime()

# 输入图片预处理，注意：和dataset校准预处理完全一致

outputs = rknn.inference(inputs=[img_data])

# 和pytorch结果做diff，看最大误差

坑：PC 仿真没问题，上板子异常 → 多半是预处理逻辑不一致、数据类型 uint8/float 混用。仿真环境≠板子真实 NPU。

仿真通过，才把model.rknn拷贝到边缘盒子。

四、边缘盒子端部署（RK3588 为例）

边缘盒子系统：Linux，安装 rknn_api 运行库。

两种开发方式：

1. Python API：快速原型验证

2. C API：产品正式发布，性能最优

Python 推理示例（板子本地运行）

from rknn.api import RKNN

import cv2

rknn = RKNN()

rknn.load_rknn('./model.rknn')

# target=NPU 指定NPU运行

rknn.init_runtime(target='rknn')

img = cv2.imread("test.jpg")

img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

img = cv2.resize(img,(640,640))

# 注意：如果config设置了mean/std，这里直接传uint8图片，不要/255归一化

output = rknn.inference(inputs=[img])

# 后处理：nms、解码等

rknn.release()

重点踩坑：预处理不一致 90% 移植失败的根源

PyTorch：BGR→RGB /resize//255 /mean/std 归一化 NCHW

RKNN：要么写在 config 内部；要么代码手动处理。两套逻辑必须完全一模一样。

经常出现：PC 上效果完美，板子识别全错，就是预处理两边逻辑不一样。

性能相关踩坑

1. 内存泄露：循环推理不要反复 load_rknn、init_runtime，初始化一次循环推理，结束 release。

2. NPU 多模型并发：RK3588 NPU 算力共享，多模型同时跑会降速；大模型注意内存占用。

3. 输入图片不要传 float32，uint8 输入可以节省 CPU 带宽。

五、常见疑难问题汇总

六、生产环境建议

1. 开发流程：PyTorch → onnxsim → RKNN 转换 → PC 仿真校验误差 → 板子实测 → 业务封装

2. 正式产品优先 C API，Python 仅调试；

3. 尽量使用 int8 量化；对精度敏感模块，可混合 fp16；

4. 保存每一步输出：onnx、sim‑onnx、rknn，便于回溯定位问题。

七、避坑核心总结

1. onnxsim 必跑，不要拿原始导出 onnx 直接转换；

2. 能不用动态 shape 就不用；

3. 量化校准数据集必须真实业务图像；

4. 预处理逻辑全局唯一，PC 仿真、转换配置、板子推理三方保持统一；

5. PC 仿真只能做参考，最终必须以边缘盒子 NPU 真实运行结果为准。
