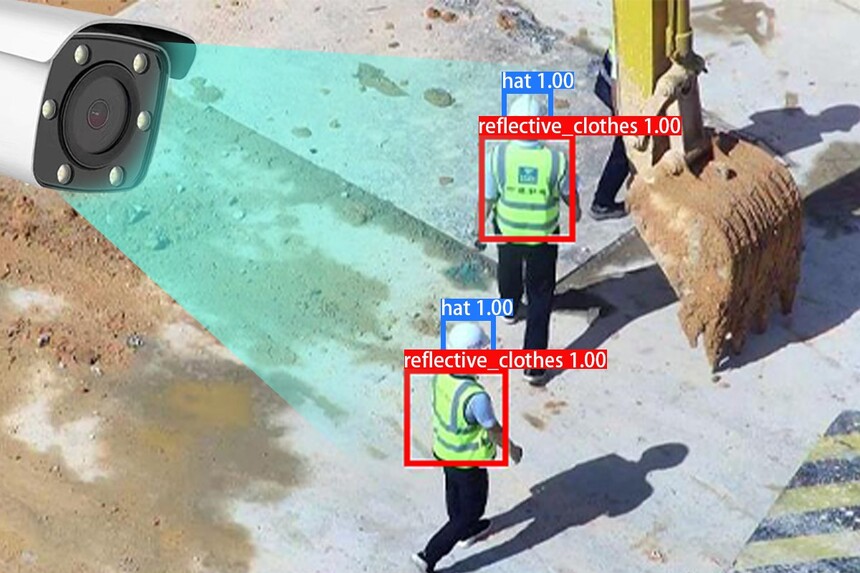

万物纵横 DA160S边缘计算盒反光衣检测部署：硬件接线图与参数配置模板

设备层

DA160S 边缘计算盒、16 路高清摄像头（带红外）、POE 交换机、声光报警器、LED 警示屏、管理服务器

用 Visio “网络设备” 库符号：DA160S 标注 “BM1688 芯片 / 16TOPS”，摄像头标注 “1080P / 红外”

接口层

DA160S 网口（4 个千兆）、RS485 接口（1 个）、继电器接口（2 路）、USB3.0（2 个）

接口旁标注类型 + 用途，如 “网口 1：接 POE 交换机（摄像头数据）”“RS485：接声光报警器”

线缆层

超五类网线（POE 供电）、RVV2*1.0 电源线（报警器 / 警示屏）、RJ45 跳线（接服务器）

线缆用不同颜色区分：蓝色 = 网线（POE）、红色 = 电源线、黄色 = 数据跳线，标注 “CAT5e/POE”

DA160S 边缘盒

DA-001

192.168.1.1

255.255.255.0

192.168.1.100

-

管理界面端口：8080

高清摄像头

CAM-001

192.168.1.101

255.255.255.0

192.168.1.100

网口 1（经 POE 交换机）

红外开启，分辨率 1080P

...（共 16 路）

CAM-016

192.168.1.116

255.255.255.0

192.168.1.100

网口 1（经 POE 交换机）

红外开启，分辨率 1080P

声光报警器

ALM-001

-

-

-

继电器接口 1

DC12V，告警音量≥85dB

管理服务器

SER-001

192.168.1.30

255.255.255.0

192.168.1.100

网口 2

存储容量≥1TB（日志 / 截图）

模型信息

模型名称

YOLOv5s-int8

已转换为.bmodel 格式，基于现场 200 张标注图微调

运算精度

混合精度

INT8（算力优先）+FP16（关键层精度补偿）

检测参数

置信度阈值

0.7

低于此值判定为 “未穿反光衣” 误检，可根据环境噪声调整（±0.1）

IOU 阈值

0.5

高于此值合并重复检测框，避免多标

检测频率

每帧检测

若 16 路满负载卡顿，可调整为 “每 2 帧检测”，功耗降低 15%

图像优化

曝光补偿

+0.3EV

逆光场景可调整至 + 0.5EV，夜间红外模式设为 - 0.2EV

降噪等级

中

雨天 / 粉尘场景设为 “高”，正常场景设为 “低”（提升画质）

遮挡处理

多帧融合检测

3 帧

人员弯腰 / 背对时启用，低于 3 帧易漏检，高于 5 帧延迟增加

单路画面连续 3 帧未检测反光衣

声光报警（持续 30 秒）

ALM-001

连续 2 帧检测到反光衣

报警间隔≥1 分钟（防骚扰）

LED 屏显示 “[CAM-XX] 未穿反光衣”

LED 警示屏

连续 2 帧检测到反光衣

字体大小≥36 号，红色显示

16 路中≥3 路同时告警

向管理服务器推送短信

SER-001（短信模块）

所有告警路数恢复正常

仅管理员号码接收

识别准确率（正常光照）

202X-X-X

1000 帧画面抽样，统计正确识别次数

≥98%

需包含 500 帧 “穿”/500 帧 “未穿”

识别准确率（夜间）

202X-X-X

开启红外，500 帧画面抽样

≥95%

16 路推理延迟

202X-X-X

SDK 读取每路推理耗时，取平均值

≤80ms

72 小时稳定性

202X-X-X

满负载运行，记录死机 / 断连次数

0 次

同时监测 CPU 温度≤65℃
