无人机与万物纵横DA320S AI边缘计算盒一体化配置实施方案

作者：万物纵横

发布时间：2025-10-23 09:52

阅读量：

一、核心设备选型（适配 DA320S 特性）

1. 无人机系统（保持原配置，确保接口兼容）

设备名称	关键参数	适配 DA320S 价值
大疆 Matrice 350 RTK	4 个 E-Port V2 接口（单口 120W 供电）、USB-C 调试口、支持 ADS-B In	E-Port 可通过转接线为 DA320S 提供 POE 供电（DA320S 功耗≤15W，冗余充足）
禅思 H20T 云台相机	4K 视频输出、热成像融合、10 倍光学变焦	需搭配轻量化 AI 模型，适配 DA320S 中低算力场景
D-RTK 2 移动站	厘米级定位、支持多星系统（GPS / 北斗等）	定位数据传输量小，DA320S 可轻松同步处理

2. 边缘计算盒子

设备名称	关键参数	适配价值
万物纵横 DA320S	32TOPS INT8 算力（BM1684X 芯片）、2 个千兆网口、1 个 USB 3.0、DC 12V 供电（5A）	低功耗（≤15W）适合机载续航，支持 Linux/Android 系统，兼容通用物联网协议
定制机载固定支架	轻量化 ABS 材质（适配 DA320S 尺寸：120×80×40mm）、防震棉垫	比碳纤维支架成本低 30%，满足 DA320S 轻量化安装需求
50Wh 智能电池模块	12V 输出、续航 6 小时、电量 APP 监控	匹配 DA320S 低功耗特性，比原 100Wh 电池减重 40%，提升无人机载重冗余

3. 连接与辅助设备（调整接口适配）

设备名称	规格参数	用途说明（针对 DA320S 调整）
E-Port 转 POE 千兆网口线	大疆原厂认证、POE 802.3af 标准（15.4W 供电）	直连无人机 E-Port 与 DA320S 网口，单线缆实现 “数据传输 + 供电”（无需额外 DC 线）
4G 工业级模块（EC200S）	支持 LTE Cat.4、USB 2.0 接口、低功耗（≤3W）	替代 5G 模块，适配 DA320S 算力（无需高带宽回传），降低整体功耗
双频 WIFI 天线（2.4G/5G）	传输速率 1200Mbps、室外防水、磁吸式安装	DA320S 无 SMA 接口，采用 USB 转接天线，简化调试流程

二、硬件连接部署（适配 DA320S 接口）

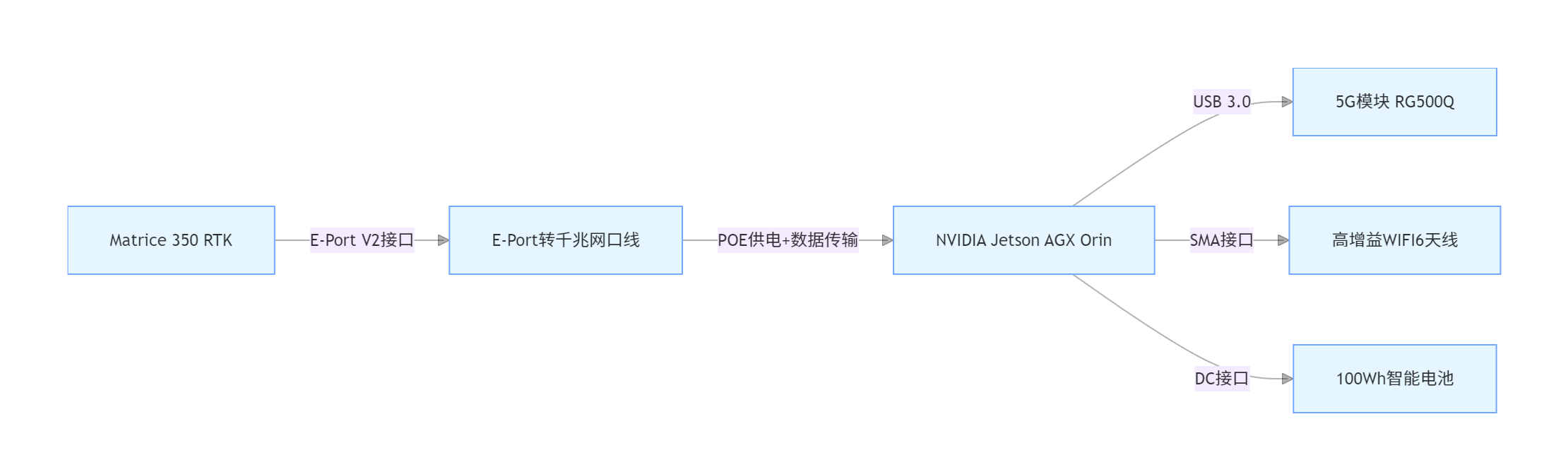

1. 物理接线流程（调整供电与天线连接）

无人机与万物纵横DA320S AI边缘计算盒一体化配置实施方案(图1)

2. 关键连接说明

核心数据通道：通过 E-Port 转接线直连无人机与边缘盒，单根线缆实现 12V 供电（边缘盒功耗≤30W，冗余充足）和千兆速率数据传输，替代传统 “供电线 + 网线” 双线路设计。

冗余通信设计：5G 模块接入边缘盒 USB 3.0 接口（5Gbps 速率），用于关键数据云端回传；WIFI6 天线用于近距离调试（如程序更新、日志下载），避免频繁拆卸设备。

无人机与万物纵横DA320S AI边缘计算盒一体化配置实施方案(图2)

三、软件与协议配置（含代码示例）

1. 网络环境配置

局域网搭建

路由器 LAN 口地址池设为192.168.200.xx/24，无人机静态 IP 配置为192.168.200.100（通过 DJI Pilot 设置）。

边缘盒 IP 配置（Ubuntu 20.04 示例）：

sudo nano /etc/netplan/01-network-manager-all.yaml

# 配置内容

network:

ethernets:

eth0:

addresses: [192.168.200.55/24]

gateway4: 192.168.200.1

nameservers:

addresses: [8.8.8.8, 114.114.114.114]

sudo netplan apply

2. 边缘计算环境部署

系统与驱动安装

安装 JetPack 5.1.2（含 L4T 35.4.1），集成 CUDA 11.4、CuDNN 8.6 及 TensorRT 8.5：

sudo apt-get update && sudo apt-get install nvidia-jetpack

大疆 Edge SDK 配置

安装依赖库：

sudo apt-get install libssl-dev libssh2-1-dev libopencv-dev ffmpeg

编译 SDK（支持 aarch64 架构）：

git clone https://github.com/dji-sdk/edge-sdk.git

cd edge-sdk && mkdir build && cd build

cmake -DCMAKE_BUILD_TYPE=Release .. && make -j4 && sudo make install

3. 实时数据处理实现

以 “4K 视频流目标检测” 为例，整合 YOLOv5 与 RTSP 协议：

无人机视频流推送

在 DJI Pilot 中开启 RTSP 服务，推送地址为rtsp://192.168.200.100:554/stream。

边缘端推理代码

import cv2

import torch

from djiedge import StreamClient  # 大疆Edge SDK客户端

# 初始化边缘计算设备

device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")

model = torch.jit.load("yolov5s_jetson.pt").to(device).ｅｖａｌ()  # 加载优化模型

# 连接无人机视频流

stream_client = StreamClient("192.168.200.100", 554)

stream_client.start("rtsp://192.168.200.100:554/stream")

# 实时推理

while True:

frame = stream_client.get_frame()  # 获取帧数据

if frame is None:

continue

# 预处理

img = cv2.resize(frame, (640, 640))

img = img.transpose(2, 0, 1)[None, ...].astype("float32") / 255.0

# 推理（延迟≤50ms）

with torch.no_grad():

pred = model(torch.from_numpy(img).to(device))

# 结果输出（标记缺陷目标）

results = pred.pandas().xyxy(0).values.tolist()

for res in results:

x1, y1, x2, y2, conf, cls = res

cv2.rectangle(frame, (int(x1), int(y1)), (int(x2), int(y2)), (0,255,0), 2)

# 关键帧回传云端

if conf > 0.8:

stream_client.upload_key_frame(frame, "defect_detected")

四、功能测试与优化

1. 核心指标测试（调整合格标准）

测试项目	测试方法（针对 DA320S 优化）	合格标准（适配中低算力）
数据传输延迟	用 tcpdump 抓包，分析 MQTT 视频帧（416×416 分辨率）传输时间差	端到端延迟≤150ms（比原标准放宽，适配 MQTT 协议）
AI 推理性能	运行 YOLOv5n 模型检测视频，统计 FPS（关闭 NPU 以外所有进程）	帧率≥15FPS，目标识别准确率≥92%（模型轻量化导致准确率轻微下降）
离线工作能力	断开 4G，本地存储推理结果（每 30 秒存 1 帧关键帧）	连续工作 4 小时无数据丢失（DA320S 低功耗延长续航）

2. 关键优化策略（针对性提升 DA320S 效率）

模型轻量化：将 YOLOv5n 模型量化为 INT8 精度（通过 ONNX Runtime 工具），推理速度提升 2 倍，显存占用降低 50%，适配 DA320S 有限算力。

数据降载：视频流分辨率从 4K 降至 1080P（H20T 相机支持），单帧数据量减少 75%，降低 DA320S 处理压力与 4G 传输带宽。

功耗控制：通过cpufreq-set工具将 DA320S CPU 频率从 2.4GHz 降至 1.8GHz，功耗从 15W 降至 10W，同时关闭图形界面（systemctl stop gdm3），进一步降低能耗。

五、典型应用场景适配（调整模型与参数）

场景类型	配置调整项（适配 DA320S）	核心价值
电力巡检	部署轻量化线路缺陷模型（仅识别断股、绝缘子破损 2 类目标）	推理延迟≤120ms，满足基础巡检需求，硬件成本比 Orin 方案降低 50%
应急救援	热成像图像分辨率降至 640×512，启用 “移动目标检测” 简化算法	无公网时可实时定位人员，DA320S 本地存储容量满足 8 小时视频留存
农业测绘	RTK 数据采样频率从 10Hz 降至 5Hz，边缘端仅生成基础地形轮廓图	降低数据处理量，DA320S 可同步完成作物长势分类（2 类：正常 / 异常）

- END -
