有哪些常见的安装调试技术规范可用于监控AI分析盒子？

作者：万物纵横

发布时间：2025-12-23 11:00

阅读量：

为保障 AI 分析盒子稳定运行并实现高空抛物、消防通道违停等核心功能，以下是从基础安装到专项调试的全流程技术规范，涵盖国家标准、行业最佳实践与场景化要点，可直接用于项目实施与验收。

一、核心参考标准体系（必遵循）

标准类别	标准编号	核心适用内容
国家标准	GB50348-2018《安全防范工程技术标准》	设备安装、防雷接地、系统验收
国家标准	GB/T30147-2013《安防监控视频实时智能分析设备技术要求》	AI 分析设备性能指标、算法精度要求
行业标准	GA/T1400《公安视频图像信息应用系统》	联网传输、数据接口、权限管理
地方规范	各省市《高空抛物智能监控系统建设规范》	摄像头安装角度、高度、覆盖范围
企业规范	ONVIF 协议规范、GB/T28181《安全防范视频监控联网系统信息传输》	设备兼容性、视频流接入

二、基础安装技术规范（通用）

1. 设备安装物理规范

设备类型	安装要求	技术参数	安全要点
AI 分析盒子	1. 安装在通风良好的弱电箱 / 机柜内2. 距地面 1.2-1.5 米，便于操作维护3. 与摄像头同局域网，网线长度≤100 米4. 固定螺丝做防松处理（涂螺纹胶）	工作温度：0℃-40℃相对湿度：10%-90%（无冷凝）供电：DC12V/POE（按设备标注）	接地电阻≤4Ω，与强电线路间距≥30cm
摄像头（高空抛物）	1. 室外安装高度≥2.8 米（防破坏）2. 仰角 30°-60°（正对楼体）3. 距楼体 5-8 米，覆盖全楼外立面4. 加装遮阳罩（强光）/ 雨刷（多雨）	分辨率≥400 万像素最低照度≤0.01Lux（黑光级）帧率≥25fps（动态捕捉）	避免逆光，镜头避开强光直射
摄像头（消防通道）	1. 安装高度 2.5-3.5 米2. 俯角 15°-30°，覆盖通道全宽（≥4 米）3. 通道两端交叉安装，无盲区	视场角≥90°支持宽动态（应对车灯强光）	避开树木、广告牌遮挡，预留 1.2 米消防净宽可视范围

2. 布线规范

网线规范：采用超五类及以上非屏蔽双绞线，按 T568B 标准制作水晶头，线序正确、无破损；

强电弱电分离：电源线与网线分槽敷设，交叉时呈 90° 角，间距≥20cm；

标识管理：每根线缆两端贴标签，标注设备 ID、端口号、用途；

防雷保护：室外摄像头加装网络防雷器，接地电阻≤10Ω；

有哪些常见的安装调试技术规范可用于监控AI分析盒子？(图1)

三、网络配置技术规范（关键）

1. IP 地址规划规范

采用静态 IP配置（禁止 DHCP 自动获取），避免地址冲突；

网段划分：AI 盒与摄像头同一子网（如 192.168.1.x/24），网关统一指向路由器；

IP 地址命名规则：楼栋号 + 单元号 + 设备类型（如 192.168.1.101=1 号楼 1 单元摄像头）；

2. 网络性能保障规范

性能指标	技术要求	检测方法
带宽	单路 1080P 视频流≥4Mbps4 路同时分析≥16Mbps	iperf3 测试，丢包率≤0.1%
延迟	端到端延迟≤200ms	ping 命令测试，连续 100 次
稳定性	网络连通率 100%，无周期性中断	24 小时连续监测，记录中断次数
端口开放	开放 RTSP（554）、HTTP（80）、ONVIF（8000）端口	端口扫描工具验证

3. 视频流接入规范

摄像头需启用RTSP 协议，配置主码流（1080P/4K）用于 AI 分析，子码流用于预览；

AI 盒通道配置：输入摄像头 RTSP 地址（如 rtsp://admin:123456@192.168.1.101:554/h264/ch1/main/av_stream）；

视频参数统一：编码格式 H.264/H.265，帧率 25fps，码率控制在 4-8Mbps；

四、专项功能调试规范（高空抛物 + 消防通道违停）

1. 高空抛物 AI 算法调试规范

调试环节	技术参数	调试步骤	效果验证

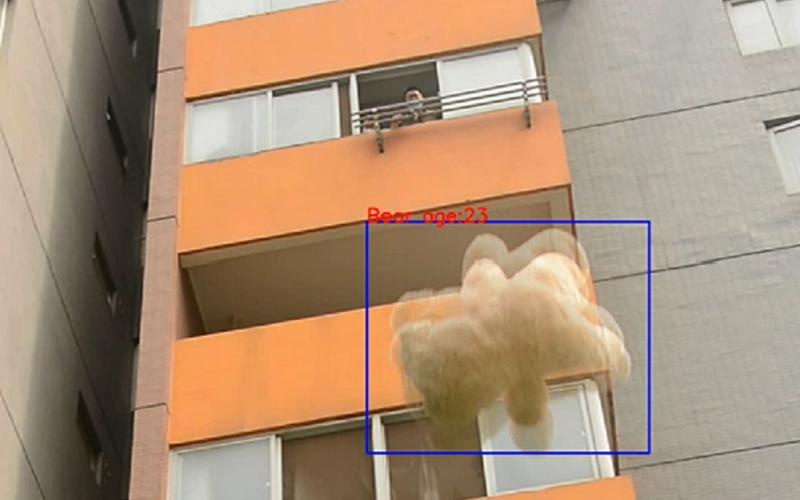

区域划定	1. 多边形防区覆盖楼体外立面2. 排除树木、路灯等干扰物3. 设置 4 个以上特征点标定楼层	1. 进入 AI 盒 “算法区域” 设置2. 点击画面标注防区边界3. 按ｄｅｌｅｔｅ删除错误区域	模拟抛物（如扔乒乓球），系统 100% 识别并标注轨迹
轨迹追踪	1. 动态目标检测灵敏度：中高2. 轨迹记录时长≥3 秒3. 楼层锁定误差≤1 层	1. 调整算法参数 “动态阈值”2. 测试不同高度抛物（10/20/30 层）3. 验证楼层标注准确性	成功追溯抛物起点，生成完整轨迹图
告警设置	1. 触发条件：物体坠落速度≥5m/s2. 告警方式：声光 + APP 推送 + 短信3. 告警延迟≤1 秒	1. 设置 “开始 / 结束时间”（24 小时）2. 配置联动设备（如声光报警器）3. 测试告警响应时间	告警响应≤1 秒，信息完整（时间、位置、轨迹）

2. 消防通道违停 AI 算法调试规范

调试环节	技术参数	场景适配	豁免机制
区域划定	1. 矩形防区覆盖通道全宽（≥4 米）2. 预留 1.2 米消防净宽标识线3. 区分通道与周边停车位	1. 按通道实际尺寸绘制防区2. 设置 “禁停区域” 和 “预警区域”3. 调整防区灵敏度（车辆≥0.5㎡触发）	消防车、救护车等特种车辆自动豁免（车牌识别 + 车型判断），误报率＜1%
违停判定	1. 停车时长≥3 分钟触发告警2. 分级告警：3 分钟预警，10 分钟联动拖车3. 支持车牌识别（可选）	1. 调整 “停留时间阈值”2. 配置分级告警规则3. 测试不同车型（轿车、货车）	准确区分临时停靠（＜3 分钟）和违停，无漏报
联动处置	1. 告警触发时：自动抓拍 + 录像2. 联动语音播报：“消防通道禁停，请立即驶离”3. 同步推送物业 APP 和监控中心	1. 设置联动设备（扬声器、录像机）2. 测试语音播报音量（≥80dB）3. 验证 APP 推送实时性	形成 “识别→告警→处置→记录” 闭环

五、系统调试全流程规范（分步实施）

1. 单设备调试（上电前→基础功能）

硬件检查：电源、网线连接牢固，指示灯正常（电源灯常亮，网口灯闪烁）；

初始化配置：

AI 盒：设置管理员密码、系统时间（NTP 同步）、IP 地址；

摄像头：调整焦距、光圈，设置图像参数（亮度 50、对比度 50、饱和度 50）；

有哪些常见的安装调试技术规范可用于监控AI分析盒子？(图2)

基础功能测试：

视频预览：画面清晰无雪花、无卡顿；

录像功能：手动录像正常，回放流畅；

网络连通：AI 盒与摄像头、服务器互通；

2. 算法功能调试（核心环节）

场景模拟测试：

高空抛物：从不同楼层抛掷不同物体（纸团、水瓶、球类），验证识别率≥95%；

消防通道：停放不同车辆（轿车、电动车、货车），验证识别率≥98%；

参数优化：

调整算法阈值（动态目标检测、停留时间），降低误报率（目标误报率＜2%）；

优化防区设置，消除树木晃动、光影变化等干扰；

多设备联动测试：

告警触发时，监控画面自动切换至事发区域；录像自动启动，保存时长≥30 天（符合国家标准）；联动设备（扬声器、LED 屏）正常工作。

3. 系统联调与试运行（72 小时）

连续 72 小时无间断运行，记录：

设备稳定性：无死机、重启现象；

算法准确性：统计识别率、误报率、漏报率；

告警响应：平均响应时间≤3 秒；

生成调试报告，包含：

设备清单、网络拓扑图、防区配置图；各项功能测试结果、参数配置表；问题整改记录。

六、特殊场景适配规范（极端环境 + 老旧小区）

1. 极端环境安装规范

环境类型	技术适配措施	设备选型要求
高温（≥40℃）	1. AI 盒加装散热风扇 / 散热片2. 安装在空调机房 / 通风口3. 配置温度传感器，超温自动告警	选择工业级设备，工作温度 - 40℃~70℃
严寒（≤-10℃）	1. 摄像头加装加热模块2. AI 盒采用宽温电源3. 线缆包裹防冻护套	支持低温启动，镜头防雾设计
高湿（≥90%）	1. 设备箱加装除湿装置2. 接口涂密封胶3. 定期检查设备内部凝露情况	IP66 防护等级，防腐蚀外壳

2. 老旧小区利旧改造规范

兼容性检查：

验证现有摄像头是否支持 ONVIF 协议，不支持则加装协议转换器；测试旧摄像头分辨率（≥1080P）和帧率（≥20fps），满足 AI 分析最低要求。

低成本部署：

采用 POE 供电，减少布线成本（AI 盒支持 POE 时）；共享现有网络，优化带宽分配（优先保障 AI 分析带宽）。

施工规范：

避免破坏原有建筑结构，采用无损安装方式；旧线缆测试通断，老化线缆及时更换。

七、验收技术规范（合格标准）

1. 功能验收标准

功能模块	验收指标	合格标准	检测方法
高空抛物检测	识别率楼层锁定准确率告警响应时间	≥95%≥98%≤1 秒	模拟 10 次抛物，记录识别结果
消防通道违停	识别率误报率分级告警准确率	≥98%≤1%100%	测试不同场景（白天 / 夜间 / 雨天）
录像存储	保存时长回放质量检索速度	≥30 天清晰可辨≤5 秒	随机抽查 10 段录像，验证回放效果
系统稳定性	连续运行时长故障次数	≥72 小时0 次	72 小时不间断测试，记录运行状态

2. 文档验收标准

技术文档：设备说明书、安装手册、调试报告、网络拓扑图；

施工文档：隐蔽工程验收记录、线缆测试报告、防雷接地测试报告；

培训文档：操作手册、常见问题处理指南、维护流程；

八、运维技术规范（长期保障）

定期维护计划：

每周：检查设备运行状态、清理摄像头镜头灰尘；

每月：检查网络连接、备份配置参数、更新算法版本；

每季度：测试防雷接地、检查散热系统、校准时间同步；

故障处理规范：

故障类型	排查步骤	解决方法
视频无信号	1. 检查电源→2. 检查网线→3. 检查 IP 配置→4. 重启设备	更换电源 / 网线，重新配置 IP
识别率下降	1. 检查镜头清洁度→2. 检查防区设置→3. 检查算法版本→4. 重新校准参数	清洁镜头，优化防区，升级算法
告警频繁	1. 分析告警日志→2. 检查干扰源→3. 调整灵敏度→4. 优化豁免规则	消除干扰，降低灵敏度，完善豁免库

九、核心规范速记表（现场实施必备）

环节	关键规范要点	易错点
安装	摄像头高度≥2.8 米（高空抛物）AI 盒与摄像头同局域网	仰角过大（＞60°）导致识别困难
网络	静态 IP + 带宽≥4Mbps / 路RTSP 端口开放	DHCP 自动获取导致 IP 冲突
调试	防区精准划定 + 参数优化72 小时试运行	未模拟极端场景（雨天 / 夜间）测试
验收	识别率≥95%+ 无故障运行 72 小时完整文档交付	忽视文档完整性，后期维护困难
