RK1828 核心板支持系统、接口与开发资源汇总

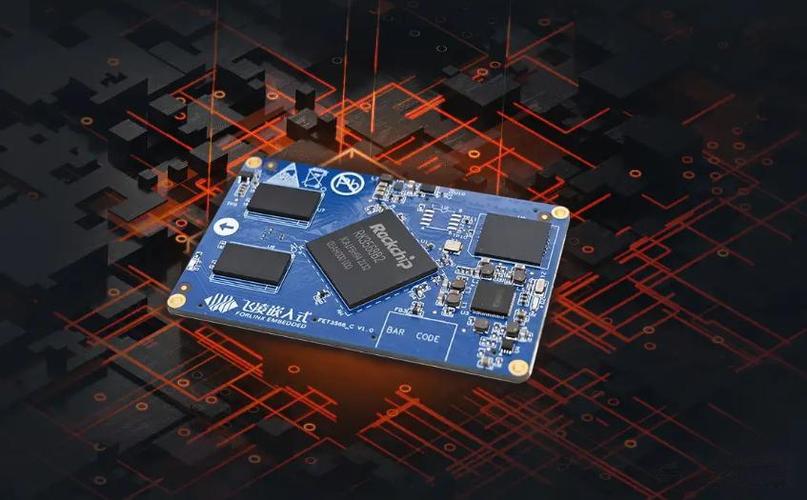

RK1828核心板是瑞芯微面向端侧大模型推理的高算力AI协处理器核心板，主打PCIe 3.0高速互联、内置5GB高带宽DRAM、20TOPS INT8 NPU，主要作为协处理器与RK3588/RK3576等主控搭配，支持本地运行7B参数级大模型。以下从支持系统、硬件接口、开发资源三方面汇总。

一、支持系统（固件/运行环境）

RK1828核心板本身不运行独立的Linux/Android系统，而是作为AI协处理器，通过PCIe与主控（RK3588/RK3576等）通信，由主控系统统一调度。

1. 主控端支持系统

Linux：主流发行版（Ubuntu 20.04/22.04、Debian、Yocto），适配RK3588/RK3576官方SDK。

Android：Android 12/13/14，需主控平台支持。

RTOS：部分场景可搭配实时操作系统，用于低延迟控制。

2. 协处理器端运行环境

固件：瑞芯微提供专用RK1828固件（含NPU驱动、内存管理、PCIe通信协议栈），通过主控端工具烧录与升级。

模型部署：支持RKNN、ONNX、TensorFlow、PyTorch、Caffe等框架模型转换与部署，兼容OpenAI API接口。

二、硬件接口（核心板对外）

RK1828核心板接口以高速通信、电源、调试为主，无独立外设接口（如USB、HDMI、网口），所有外设由主控扩展。

1. 高速通信接口

PCIe 3.0 x4：与主控高速互联，理论带宽32GT/s，是核心数据通道。

UART：调试串口，用于日志输出与命令交互。

I2C/SPI：低速控制接口，用于配置与状态读取。

2. 电源与时钟

电源输入：12V/5V，核心板内置电源管理（PMIC）。

时钟：外部晶振输入，支持高精度同步。

3. 调试与测试

JTAG/SWD：芯片调试接口。

LED：电源、运行状态指示灯。

测试点：关键信号测试点，用于硬件验证。

三、开发资源汇总

1. 官方SDK与工具链

RK182X SDK：包含协处理器固件、驱动、PCIe通信库、模型转换工具（RKNN Toolkit 3）、示例代码。

RKNN Toolkit 3：模型量化（INT4/INT8/FP16）、转换、性能优化，支持7B模型端侧部署。

烧录工具：瑞芯微官方烧录器，支持通过主控端对RK1828固件升级。

2. 开发板与核心板选型

Firefly RK1828核心板/开发套件：搭配RK3588主控，提供完整参考设计，支持SATA 3.0、M.2 PCIe扩展。

创龙/飞凌嵌入式RK1828核心板：工业级设计，宽温、长生命周期，适合工控/边缘计算场景。

3. 文档与参考设计

数据手册（Datasheet）：RK1828芯片架构、NPU算力、内存带宽、电气参数。

硬件参考设计：核心板原理图、PCB Layout、电源设计、PCIe信号完整性指南。

软件文档：SDK编译、固件烧录、PCIe通信API、模型部署流程、性能调优手册。

4. 模型与应用示例

大模型示例：Qwen 3B/7B、Llama 2 7B、Baichuan 7B等端侧推理示例，支持50–100+ tokens/s生成。

多模态示例：图文理解、OCR、语音对话一体化应用。

API兼容：兼容OpenAI API，降低上层应用迁移成本。

5. 社区与技术支持

瑞芯微开发者社区：文档下载、FAQ、技术论坛。

技术支持：提供核心板定制、驱动开发、系统移植服务。

QQ/微信群：瑞芯微RK182X技术交流群，获取实时技术解答。

四、典型应用场景

端侧大模型部署：AI玩具、学习机、智能音箱、本地Chatbot。

边缘计算加速：工业质检、安防NVR、机器人视觉推理。

主控+协处理异构：RK3588+RK1828组合，提升AI算力密度与能效比。

五、快速上手步骤

1. 选购RK1828核心板+RK3588主控开发板。

2. 下载RK182X SDK与RKNN Toolkit 3。

3. 编译主控端Linux/Android系统，集成RK1828驱动。

4. 烧录RK1828协处理器固件。

5. 使用RKNN Toolkit转换并部署大模型，通过PCIe调用NPU推理。
