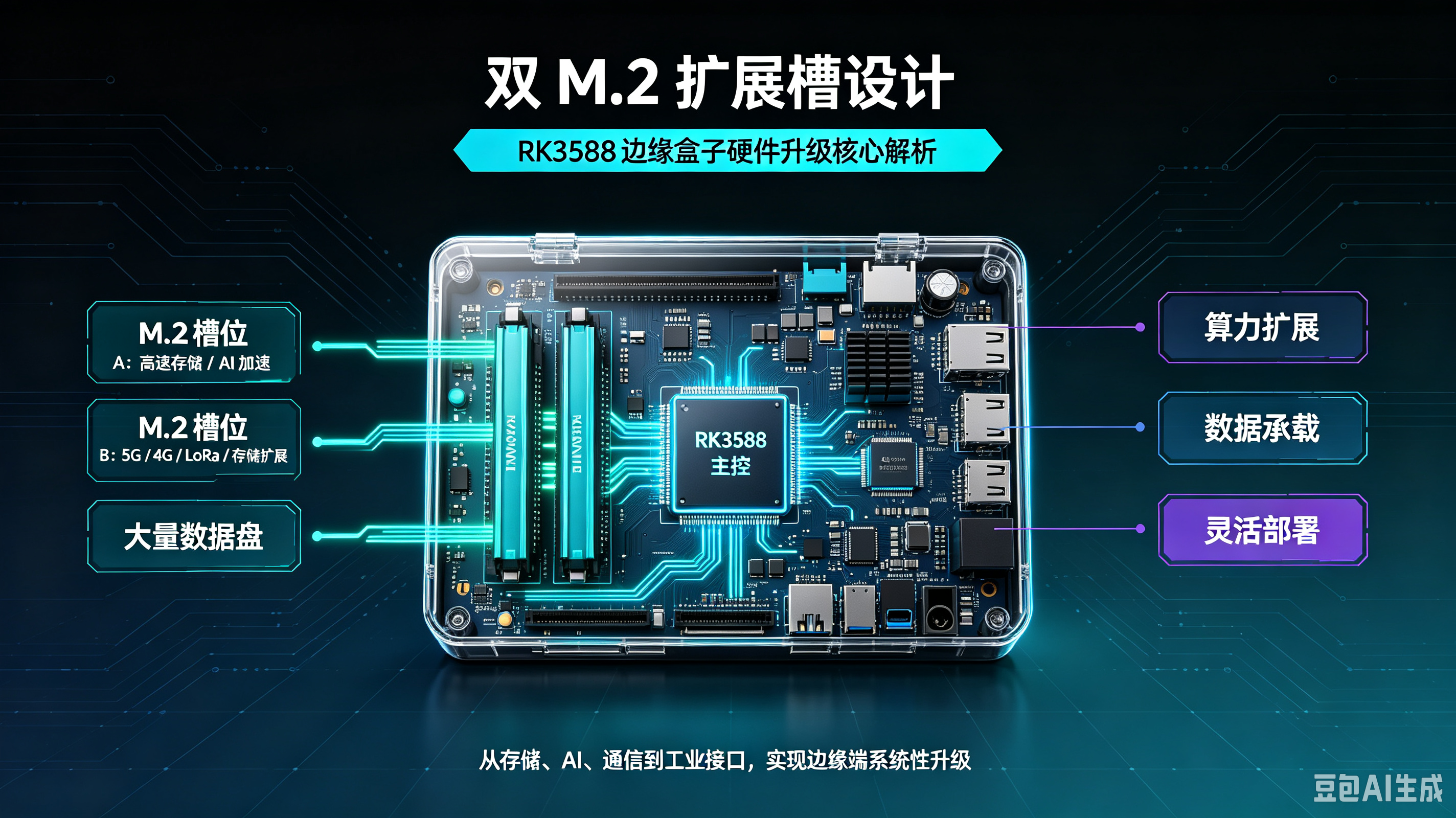

双 M.2 扩展槽设计：RK3588 边缘盒子硬件升级到底提升了什么？

双 M.2 扩展槽是 RK3588 边缘盒子的核心硬件升级方向之一，本质是对 RK3588 原生 PCIe 通道资源的灵活拆分与复用，解决了单 M.2 设计下 “高速存储、AI 算力扩展、外设通信” 三者不可兼得的痛点，从性能、功能、成本、生命周期四个维度实现了系统性提升。

一、存储能力：高速与大容量并行，边缘数据承载能力翻倍

单 M.2 设计下，用户只能在 “NVMe 高速系统盘” 和 “大容量数据存储” 中二选一，双 M.2 设计彻底打破了这一限制：

双介质组合：主流方案为 1 路 M.2 M-Key（PCIe3.0 协议，支持 NVMe SSD）用作系统与高速缓存，1 路 M.2 B-Key/M-Key（SATA/PCIe 复用）用作大容量数据盘，同时实现3000MB/s 级高速读写与 TB 级本地存储，相比板载 eMMC 性能提升 5-10 倍。

场景价值：可快速加载大模型权重、缓存多路高清视频流，同时满足工业质检、智慧安防等场景 7×24 小时的本地数据留存需求；部分机型支持双 NVMe 组建软 RAID，进一步提升边缘数据可靠性。

二、AI 算力：弹性升级架构，算力上限提升数倍

RK3588 原生集成 6TOPS INT8 NPU 算力，双 M.2 设计实现了 “板载保底算力 + 扩展加速算力 + 高速存储” 三者同时工作，避免了单槽位下 “插算力卡就不能扩存储” 的冲突。

算力扩容幅度：其中一路满速 M.2 M-Key（PCIe3.0 x4/x2）可兼容 Hailo-8（26TOPS）、DEEPX DP-M1（25TOPS）等主流 M.2 形态 AI 加速卡，整机综合算力可从 6TOPS 提升至 25-32TOPS，支撑高精度缺陷检测、多目标实时识别、7B 级大语言模型边缘推理等高阶场景。

成本与生命周期优势：项目初期可仅依靠原生算力低成本落地，后续算法迭代、场景升级时无需更换整机，仅加装 M.2 加速卡即可完成算力扩容，大幅降低硬件迭代与运维成本。

三、外设扩展：通信与功能模块灵活选配，适配多元部署场景

双 M.2 槽位支持 “算力 / 存储 + 功能模块” 的自由组合，极大提升了边缘部署的适配性：

第二路 M.2（B-Key/E-Key）可插接 5G/4G 蜂窝模组、WiFi 6 模组、LoRa 工业通信模组等，解决传统边缘盒子对有线网络的依赖，适配无人环卫车、移动巡检、户外智慧工地等无网线场景。

扩展通信模块时不占用 USB、串口等工业接口，保留完整的 RS485、CAN、DI/DO 资源用于现场传感器、PLC 设备对接，实现 “端侧推理 + 无线回传 + 工业控制” 的完整边缘闭环。

四、硬件底层：PCIe 通道合理拆分，性能与扩展性平衡

瑞芯微 RK3588 原生提供 1 组 PCIe 3.0 控制器（支持 1x4、2x2、4x1 等多种通道拆分模式），搭配 3 组 PCIe 2.1/SATA3.0 复用接口，双 M.2 设计正是基于这一硬件特性实现，主要有两种主流方案：

1. 满速 + 多功能方案：1 路 PCIe3.0 x4 满速 M-Key（用于 AI 加速卡 / 旗舰 NVMe SSD） + 1 路 PCIe2.1/SATA 复用 M.2（用于存储 / 5G 模组），兼顾极致性能与多功能扩展。

2. 双对等方案：将 PCIe3.0 拆分为 2 路 x2 M-Key，两路均支持 NVMe SSD 或 AI 加速卡，适合对单设备带宽要求不极致，但需要双存储 / 双算力扩展的场景。

两种方案均不额外增加 CPU/NPU 负载，完整保留 RK3588 的低功耗优势，实现了扩展性与能效比的平衡。

典型场景落地价值

智慧安防：一路存储高清监控录像，一路扩展 AI 加速卡，可实现 16 路以上视频流的实时结构化分析，本地完成存储与分析，不依赖云端带宽。

工业视觉：一路 NVMe 高速缓存质检图像，一路 AI 加速卡提升检测帧率与精度，同时可扩展 5G 实现产线数据实时上传。

边缘大模型：双 M.2 分别承载大模型权重存储与 AI 加速推理，让中参数大模型在边缘端低延迟运行成为可能。
