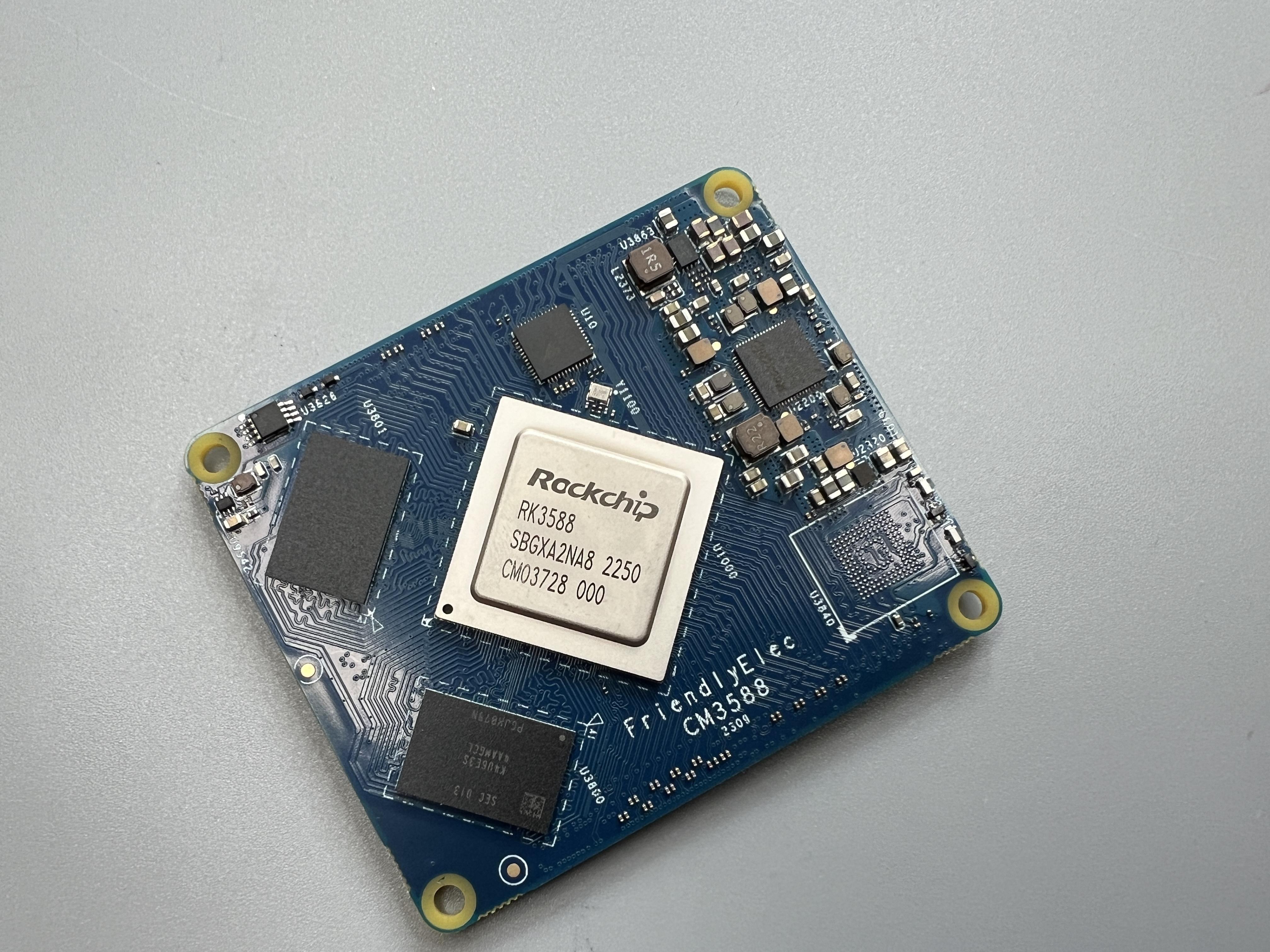

瑞芯微RK3588 核心板启动故障排查指南

RK3588 核心板无法启动，通常是电源、硬件、固件（Bootloader）、系统镜像四大类问题导致。下面按 “先简单后复杂、先硬件后软件” 的顺序，给出完整排查步骤。

一、先看最基础：供电与指示灯

1. 电源规格

RK3588 核心板标准：12V ≥ 2A（部分带 NPU / 多网口需 3A～5A）

现象：上电无灯、灯闪、风扇转一下停 → 供电不足 / 电源坏 / 线太细

排查：换原装电源、换粗短 DC 线、测空载 / 带载电压是否稳定在 11.4V～12.6V

2. 板载指示灯

PWR（电源灯）常亮：主电正常

STS/RUN（运行灯）不亮 / 不闪：SoC 未跑起来（硬件 / 固件卡死）

完全无灯 → 优先查：电源输入、保险丝、电源芯片、核心板与底板是否插紧

二、串口日志（最关键诊断手段）

准备：USB-TTL 3.3V 模块（不要 5V/RS232）

接线：GND-GND、TX-RX、RX-TX（交叉）

波特率：1500000（RK3588 常用，不是 115200）

数据位：8 / 停止位：1 / 校验：无 / 流控：无

串口现象与对应原因

1. 完全无输出

电源 / 时钟没起来（PMIC、VDD_CPU、VDD_DDR 异常）

核心板虚焊、底板短路、BOOT 引脚强制进入 MaskRom 但未接 USB

DDR 初始化失败（硬件 / SPL 固件不匹配）

2. 乱码

99% 是波特率错 → 改 1500000

电平不匹配（用了 5V TTL 损坏串口）

3. 有 BootROM 打印，但卡在 DDR

DDR Version 1.08 ...

DDR Training Failed

→ DDR 电源不稳、DDR 参数不匹配、核心板 DDR 虚焊 / 损坏

1. 卡在 U-Boot SPL

U-Boot SPL board init

mmc_init: -110 timeout

→ eMMC/SD 卡异常、接触不良、固件分区表损坏

1. 能进 U-Boot，但不启动内核 / 黑屏

Hit any key to stop autoboot:

→ 系统镜像损坏、启动设备选择错误、内核 / 设备树不匹配

1. 上电直接进入 MaskRom（工具识别为 MaskRom 设备）

BOOT 引脚（BOOT0/SARADC_IN0）被拉低、电容配置不对

存储（eMMC/Flash）无有效 Bootloader

三、硬件排查（完全无输出 / 灯不亮优先做）

1. 最小系统排查

拔掉所有外设：SSD、NVMe、USB 设备、摄像头、屏幕、网口变压器等

（RK3588 常因外设短路 / 功耗过大拉死电源）

只保留：核心板 + 底板 + 12V 电源 + 串口 → 再上电

2. 电源测量（关键点）

用万用表测核心板测试点（参考核心板手册）：

VDD_MAIN：12V 输入

VDD_CPU：约 0.75～0.85V

VDD_DDR：约 0.6V～0.9V（LPDDR4X/LPDDR5）

VCC_3V3、VCC_1V8：必须稳定

电压偏低 / 跳动 / 无：电源芯片、反馈电阻、滤波电容损坏

3. 启动模式（BOOT 引脚）

正常启动：BOOT0 悬空 / 上拉（不接地）

强制 MaskRom：BOOT0 接地（仅烧录用，正常启动要断开）

排查：测 BOOT0 引脚电压 → 应为 高电平（≈3.3V）

4. 接触与焊接

核心板与底板金手指 / 连接器：重新拔插、擦干净

底板：有无短路、烧痕、电容鼓包、芯片发烫

异常发烫（PMIC/CPU/DDR）：芯片损坏 / 短路

四、固件 / 软件排查（串口有输出优先做）

1. 强制进入 MaskRom 模式（救砖必备）

1. 断电 → BOOT0 接地

2. 接 USB OTG 到电脑 → 上电

3. 电脑设备管理器：看到 Rockchip DeviceMaskRom

看不到：换 USB 线 / 端口、重装驱动、检查 BOOT 接线

2. 重新烧录完整固件（最有效）

工具：RKDevTool v2.9x 以上

步骤：

1. 进入 MaskRom

2. 加载配置文件（config.ini）+ 完整镜像（含 MiniLoaderAll、U-Boot、ATF、Kernel、rootfs）

3. 执行 擦除 Flash → 下载

要点：用对应核心板的官方固件（不同厂商 DDR / 硬件参数不同，固件不通用）

3. 若卡在 U-Boot

进 U-Boot 命令行（按任意键）

# 检查存储

mmc list

mmc dev 0

mmc read 0x50000000 0x8000 0x100

# 重启

reset

修复：重烧 U-Boot 分区或整包固件

五、常见典型故障总结

1. 上电无反应、灯不亮

→ 电源、核心板未插紧、短路、PMIC 损坏

2. 灯亮但串口无输出

→ DDR 初始化失败、SPL 不匹配、核心板硬件故障

3. 能进 MaskRom 但烧录失败

→ eMMC/Flash 损坏、换核心板

4. 升级固件后变砖

→ 固件不兼容、烧录中断 → MaskRom 重烧

5. 接 NVMe/SSD 后无法启动

→ 电源负载不够、3.3V 干扰 → 换电源、加滤波、改供电线路

六、快速定位流程（建议按顺序）

1. 断电 → 拔光外设 → 只留核心板 + 电源 + 串口

2. 看指示灯、测 12V 输入

3. 看串口日志（1500000 波特）

4. 异常 → 进入 MaskRom 重烧官方固件

5. 仍无效 → 硬件问题（电源、核心板、接触、短路）
