瑞芯微RK3588 开发板接口大全：HDMI/PCIE/M.2 全场景扩展

RK3588 开发板凭借旗舰级 8nm 芯片与 6TOPS NPU，提供HDMI 2.1、PCIe 3.0、M.2 等高速接口，支持 8K 视频、NVMe 固态、5G/Wi-Fi 6 等全场景扩展，是 ARM 平台接口最丰富的方案之一。

一、显示接口：HDMI 2.1 与多屏异显

核心规格

HDMI TX 2.1 (输出)：1–2 路标准 Type-A，支持 8K@60fps、4K@120fps、HDR、VRR、FRL 固定速率链路

HDMI RX 2.0 (输入)：1 路 HDMI IN，支持 4K@60fps 视频采集

多屏输出：同时支持 4 屏异显（HDMI + DP + eDP/MIPI DSI + LVDS）

典型应用

8K 广告机、视频会议、多屏监控、VR/AR 显示、边缘计算网关

二、高速扩展：PCIe 3.0 与 M.2 接口（核心扩展能力）

1. PCIe 控制器

PCIe 3.0 x4：带宽 32Gbps，直连 CPU，用于高性能 NVMe SSD、GPU 扩展、采集卡

PCIe 2.1 x1/x2：用于 M.2 E-Key、Mini PCIe（4G/5G 模块）

2. M.2 接口（主流配置）

M.2 M-Key (PCIe 3.0 x4)

规格：2280/2260/2242

用途：NVMe SSD（顺序读约 2500MB/s）、AI 加速卡

供电：3.3V/3A

M.2 E-Key (PCIe 2.1 x1 + USB 2.0)

规格：2230

用途：Wi-Fi 6/蓝牙 5.x 模块（如 AP6275P）

M.2 B-Key (可选)

用途：5G/4G 蜂窝模块、SATA SSD

3. Mini PCIe

用途：4G LTE 模块、工业采集卡、LoRa 模块

典型应用

高性能 ARM PC、边缘计算盒、AI 推理服务器、高速数据记录仪

三、网络接口

双千兆 RJ45：支持 IEEE 1588 PTP、 Wake-on-LAN

2.5G 以太网 (部分型号)：更高带宽工业/视频场景

PoE 供电 (可选)：安防 NVR、户外边缘网关

四、USB 与 Type-C

USB 3.1 Gen1 (5Gbps)：Type-A 2–4 路

全功能 Type-C：USB 3.1 + DP 输出 + PD 快充（20V 供电）

USB 2.0：多路 HOST/OTG

五、摄像头与多媒体

MIPI CSI-2：2–4 路，4K 摄像头、多目视觉、3D 深度感知

MIPI DSI / eDP / LVDS：工业屏、车载屏、平板显示

SATA 3.0：2.5 英寸机械/固态盘

六、工业控制接口

GPIO (40pin/30pin)：UART、I2C、SPI、PWM、ADC

CAN 2.0：车载、工业总线

RS232/485：串口设备、PLC 通信

Audio：3.5mm、I2S、SPDIF、阵列麦

七、全场景扩展方案（速查）

8K 媒体/广告：HDMI 2.1 输出 + 双千兆 + eMMC/NVMe

边缘 AI 计算：M.2 NVMe (系统) + M.2 E-Key (Wi-Fi 6) + PCIe (加速卡)

NVR/安防：HDMI IN + 多 CSI + PoE + SATA/M.2 存储

ARM PC/工作站：NVMe SSD + 4K 多屏 + 2.5G 网 + USB 3.1

车载/工控：CAN + RS485 + LVDS + 宽压 DC（9–24V）

八、主流开发板接口对比（精简）

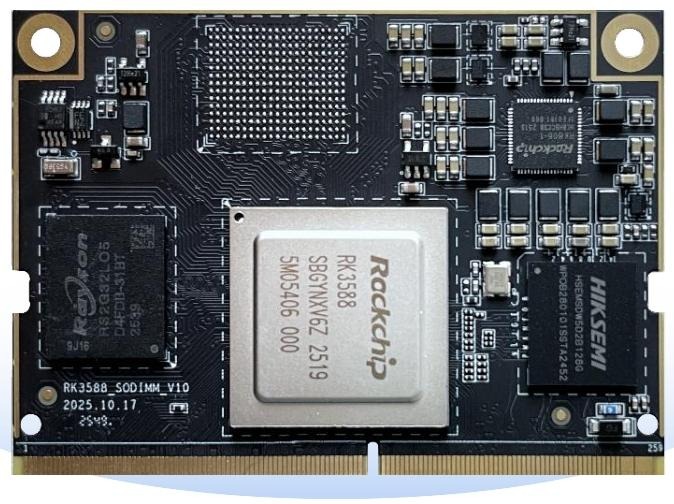

万物纵横DM3588：PCIe3.0x2 ×2 / PCIe2.0 ×2 / USB 3.0 ×3 / USB 2.0 ×4 / MIPI-CSI ×1 / MIPI DSI×1 / UART ×6 / I2C ×3 / SDMMC ×1 / I2S ×1 / SARADC ×2；HDMI TX ×1、HDMI RX ×1、10/100/1000Mbps自适应 ×2

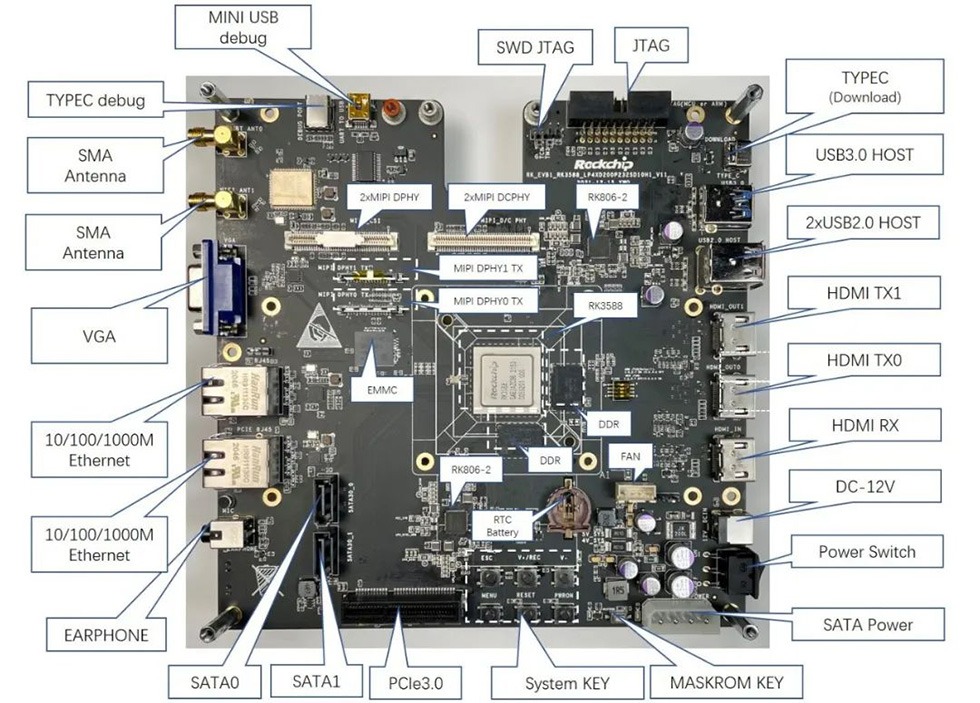

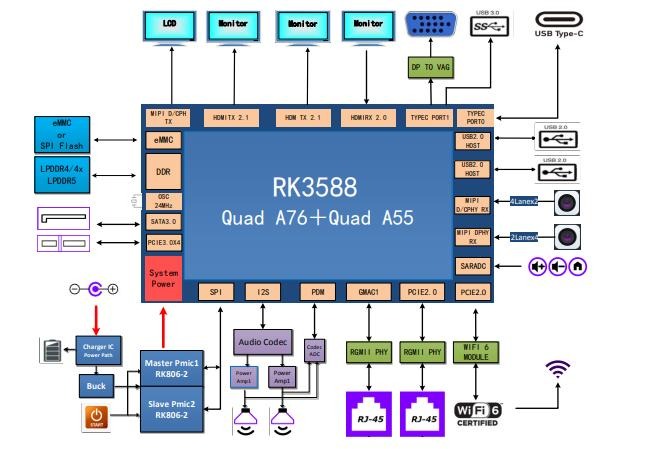

瑞芯微 EVB：2×HDMI 2.1、HDMI RX、PCIe 3.0 x4、M.2 M+E、双千兆

NanoPC-T6：M.2 M+E+Mini PCIe、USB 3.1、全功能 Type-C

ArmSoM Sige7：8K HDMI 2.1、DP 1.4、M.2 2280 NVMe、2.5G 网

九、选购与扩展要点

1. 显示：优先选 HDMI 2.1 + 多屏输出 满足 8K/多显

2. 存储：必须 M.2 M-Key (PCIe 3.0 x4) 跑 NVMe 高速

3. 网络：双千兆 + M.2 E-Key (Wi-Fi 6) 兼顾有线/无线

4. 工业：确认 CAN、RS485、宽压、隔离保护
