消费级显卡和算力卡的区别："实时视觉体验"VS"高效计算"设计的生产力工具

消费级显卡和算力卡（专业计算卡）在设计目标、硬件架构、性能指标和应用场景上存在显著差异，以下从多个维度展开分析：

1. 核心设计目标

消费级显卡：

专为游戏和图形渲染优化，注重实时画面质量、帧率稳定性和游戏特效支持（如光线追踪、DLSS）。例如 NVIDIA RTX 4090 的架构重点提升游戏中的光影表现和 AI 抗锯齿能力。

算力卡：

专注于计算密集型任务，如 AI 训练、科学计算、数据中心推理等。例如 NVIDIA A100 采用 Ampere 架构，通过 Tensor Core 和 HBM 显存实现高效矩阵运算。

2. 硬件架构与性能

计算核心

消费级显卡：

核心数量相对较少，但通过动态加速技术（如 GPU Boost）提升游戏帧率。例如 RTX 4090 拥有 16384 个 CUDA 核心，加速频率可达 2.6GHz。

算力卡：

核心规模更大且架构更均衡。例如 A100 配备 6912 个 CUDA 核心和 432 个 Tensor Core，支持 FP64 双精度计算，适合高精度科学模拟。

精度支持

消费级显卡：

弱化双精度（FP64）性能，通常 FP64 算力仅为单精度（FP32）的 1/64。例如 RTX 4090 的 FP64 算力约为 1.29 TFLOPS，无法满足专业科学计算需求。

算力卡：

保留完整 FP64 单元，部分型号（如 H100）还支持 FP8 新精度。A100 的 FP64 算力达 9.7 TFLOPS，是 RTX 4090 的 7.5 倍。

显存配置

消费级显卡：

采用 GDDR6X 显存，容量较小（如 RTX 4090 为 24GB），但带宽适合游戏数据吞吐。显存位宽通常为 384bit，带宽约 1.2 TB/s。

算力卡：

标配 HBM（高带宽内存），容量大且带宽极高。例如 A100 的 80GB HBM2e 显存带宽达 2 TB/s，H100 的 HBM3 显存带宽更突破 3 TB/s，适合处理大规模数据集。

3. 扩展性与多卡协作

消费级显卡：

设计上不考虑扩展性，多卡互联依赖 PCIe 4.0 x16 通道，双向带宽仅 64 GB/s，且受限于游戏引擎优化。

算力卡：

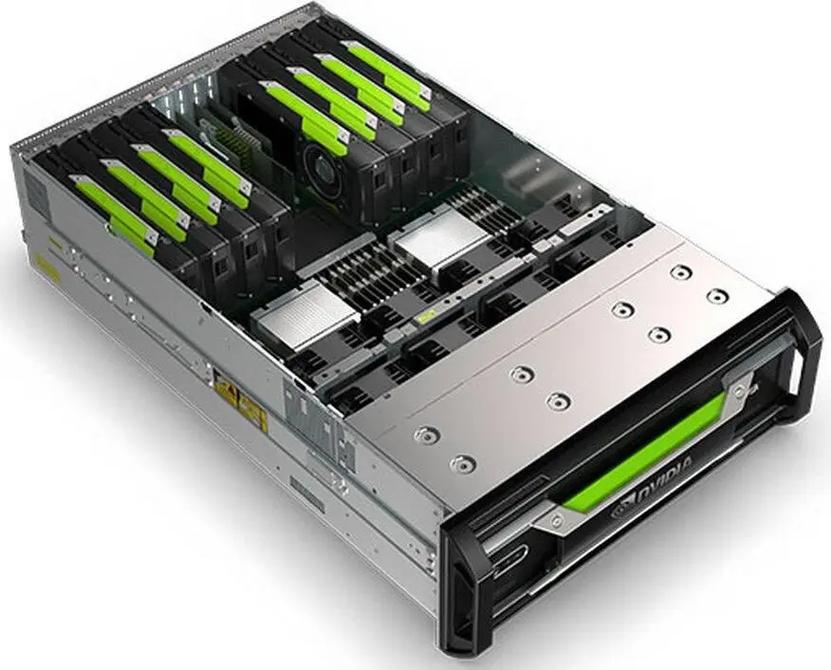

支持 NVLink 高速互联技术，单台服务器可实现 8 卡全互联。例如 H100 SXM8 卡机的卡间通信带宽达 900 GB/s，大幅提升 AI 训练效率。

4. 能效比与功耗管理

消费级显卡：

瞬时功耗高（如 RTX 4090 默认 450W，极限可达 630W），但能效比侧重游戏帧率而非计算效率。实测在《赛博朋克 2077》中，4090 的 450W 功耗可提供 330T FP16 算力。

算力卡：

能效比更优，注重长期稳定计算。例如 H100 在 700W 功耗下可提供 1 PetaFLOPS FP16 算力，单位功耗性能是 4090 的 3 倍。

5. 软件生态与驱动优化

消费级显卡：

依赖 Game Ready 驱动，针对游戏和创意软件（如 Adobe 套件）优化。支持 DLSS、Reflex 等游戏技术，但缺乏专业计算库（如 CUDA-X AI）的深度适配。

算力卡：

配套 CUDA Toolkit 和 TensorRT，提供底层优化工具。例如 A100 支持 MIG（多实例 GPU）技术，可将单卡划分为 7 个独立实例，灵活分配资源。

6. 价格与适用场景

消费级显卡：

价格亲民（RTX 4090 约 1.2 万元），适合个人用户的游戏、视频剪辑和轻度 AI 推理（如 Stable Diffusion 本地部署）。

算力卡：

成本高昂（A100 约 10 万元，H100 超 20 万元），主要用于企业级 AI 训练、气象模拟、药物研发等对算力和稳定性要求极高的场景。

总结

消费级显卡是为 “实时视觉体验” 而生的娱乐工具，而算力卡是为 “高效计算” 设计的生产力工具。两者的差异不仅体现在硬件参数上，更反映在架构设计、软件生态和应用场景的深度绑定中。若需处理 AI 模型训练、流体仿真等专业任务，算力卡是不可替代的选择；若仅需游戏或日常创作，消费级显卡则以更低成本提供足够性能。
