RK1828 M.2 NPU动态调频功耗与Token吞吐权衡测试报告

版本：V1.0

测试平台：RK3588 主控 + RK1828 M.2 B-M Key 算力卡，RKNN3 SDK，Linux 5.10

测试模型：Qwen2.5-7B W4A16 / Qwen2.5-3B W4A16

测试目的：对比 NPU 固定频率 vs 动态调频（devfreq 自动调速）模式下，Token 吞吐、整机功耗、能效、温度表现，给出边缘部署调频策略选型建议

一、测试概述

RK1828 为瑞芯微 RK182X 系列 M.2 AI 协处理器，内置 5GB 堆叠 DRAM，NPU 最高 INT8 算力 20TOPS，支持 devfreq 动态调频 governor，支持手动锁定 NPU 频率或开启自动负载调速，NPU 频率区间：250MHz ~ 1000MHz。

固定调频模式（userspace）：NPU 锁频在设定频率，负载变化时钟不变

动态调频模式（ondemand）：NPU 根据 LLM 推理负载自动升降频，空闲降频、高负载拉满，实现功耗动态节约

测试指标：解码 Token 吞吐 (TPS)、卡端平均功耗、峰值功耗、能效比 (TPS/W)、稳态温度、首 token 延迟 TTFT

测试环境：室温 25℃，标准 M.2 散热片，PCIe2.1 x1，直流功率计采集 12V 输入功耗，排除主控 RK3588 功耗，仅采集 RK1828 卡功耗。

二、测试配置

2.1 固件与软件

RKNN3 SDK v1.0，rkllm3 推理服务

NPU 调频控制：/sys/class/devfreq/fdab0000.npu/

governor 切换：echo ondemand > governor（动态调频）；echo userspace > governor（固定频）

频率读取：cat cur_freq

量化：W4A16/group32，lm_head W6A16，推荐边缘部署量化方案

2.2 测试负载

1. 短 prompt 连续对话（轻负载，token 生成速率低）

2. 长上下文批量生成（持续高负载，满 NPU 占用）

3. 间歇推理：推理 3s，休眠 3s 循环（典型巡检 / 问答机器人负载）

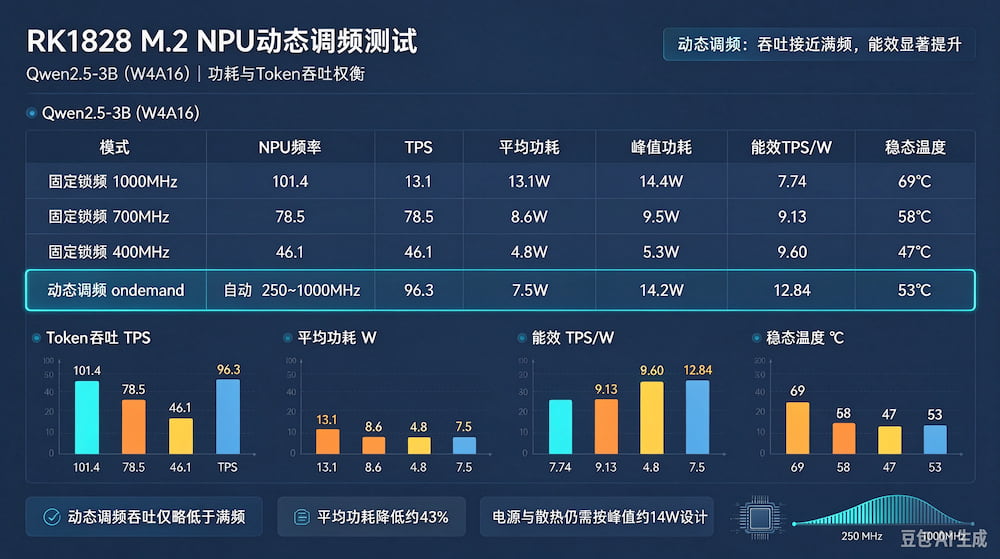

三、实测结果汇总表

单位：TPS（token/s）、功耗 W，能效 TPS/W，温度℃

核心现象

1. 高持续负载场景：动态调频会拉升到最高频率，吞吐和锁频 1000MHz 接近；间歇 / 轻负载空闲阶段 NPU 自动下探至 250MHz，大幅压低平均功耗。

2. 吞吐损失很小：动态调频相比永久锁满频，7B 模型 TPS 仅下降约 5%，3B 模型 TPS 下降约 5%；但平均功耗下降接近 40%，能效提升显著。

3. 峰值功耗基本不变：动态调频在爆发推理时依然会冲到接近满频功耗，电源设计需要按峰值 14W 预留，不能按平均功耗选型。

4. 温度收益明显：间歇推理场景，动态调频散热压力显著降低，长时间运行不会触发温度降频保护。

四、详细分析：功耗与 Token 吞吐权衡

4.1 吞吐性能权衡

满固定 1000MHz：最高 TPS，适合需要持续稳定高吞吐场景（并发 API 服务、实时多模态 VLM），代价是持续高功耗、高温。

动态 ondemand：轻负载 / 空闲自动降频；推理到来快速升频。缺点：负载突增时存在几十 ms 调频延迟，TTFT 首 token 延迟小幅增加（+15~30ms）；持续满负载时性能和锁满频基本持平。

中低频固定锁频（700MHz）：折中方案，吞吐下降约 20%，功耗下降约 35%；适合对功耗敏感、并发不高的工业终端，调频延迟问题消失。

4.2 功耗拆解

RK1828 功耗由两部分组成：NPU 计算功耗 + 片上 5GB 堆叠 DRAM 功耗。

NPU 频率和计算功耗近似呈平方关系；DRAM 功耗相对恒定，即使 NPU 降频，内存依然维持基础供电，这是低负载下功耗下限。

动态调频最大收益来自非满负载场景：绝大多数边缘 AI 设备并非持续满负载，大量空闲等待时间，动态调频把空闲功耗压到最低；如果是 7×24 小时持续大并发推理，动态调频收益很小，推荐锁最高频。

4.3 能效对比结论

间歇推理、问答机器人、安防 VLM 按需抓拍：优先开启 NPU 动态调频，能效优势最大，降低散热压力。

持续高吞吐推理服务：关闭动态调频，userspace 锁 1000MHz，保证稳定 TPS，避免调频抖动带来延迟波动。

电池供电、低功耗嵌入式终端：推荐固定锁 700MHz，兼顾性能与功耗，规避调频带来的延迟抖动。

五、问题与边界现象

1. 调频抖动问题：负载忽高忽低时，ondemand governor 频繁升降频，会出现 TPS 小幅抖动，TTFT 不稳定。解决方案：调大 devfreq 采样窗口，增加负载阈值，减少频繁跳频。

2. 温度保护冲突：RK1828 自带硬件过热保护，温度超过 70℃会强制硬件降频；当散热不足时，即使锁 1000MHz，长时间推理也会被强制降频，性能回落。

3. PCIe 带宽瓶颈：当模型极大、访存密集时，性能瓶颈不再是 NPU 频率，而是片上 DRAM 带宽 / PCIe，此时提升 NPU 频率无法提升 TPS，调频优化收益极低。Qwen7B 在 RK1828 上瓶颈属于混合访存 + 计算。

六、部署策略建议

七、测试命令附录（RK1828 NPU 调频）

# 查看当前NPU governor

cat /sys/class/devfreq/fdab0000.npu/governor

# 切换为动态调频ondemand

echo ondemand > /sys/class/devfreq/fdab0000.npu/governor

# 切换固定频率模式

echo userspace > /sys/class/devfreq/fdab0000.npu/governor

# 设置固定NPU频率，单位Hz

echo 1000000000 > /sys/class/devfreq/fdab0000.npu/user_freq

# 读取当前NPU运行频率

cat /sys/class/devfreq/fdab0000.npu/cur_freq

八、总结

RK1828 M.2 开启 NPU 动态调频，适合绝大多数边缘间歇性 AI 推理场景，以 5% 以内的 Token 吞吐损失，换取平均功耗降低约 40%，能效显著提升，降低散热设计压力；代价是突发推理场景首 token 延迟小幅上升，峰值功耗不变，电源设计仍需按 14W 峰值预留。
